Produktdetails:
|
| Funktionsspannung: | 12kV | Arbeitsstrom: | 630-1250A |
|---|---|---|---|
| Arbeitsfrequenz: | 50/60Hz | Art: | Leistungsschaltereinheit |
| OEM/ODM: | Teilen Sie bitte Ihre CDA-Zeichnungen | Manufaktur: | KNKONG |
| Hervorheben: | GIS Leistungsschalter-Schaltanlage,Schaltanlage des Leistungsschalter-12KV,Schaltanlage des Leistungsschalter-630A |
||

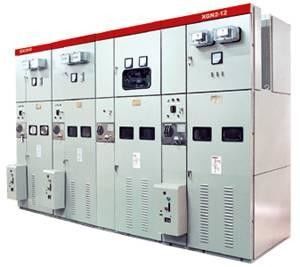

Isolierte GB Gas ISO 12KV Schaltanlagen-Mittelspannung Ring Main Unit
Produkteinführung
General
Service-Umwelt
Technische Daten
| Nein. | Einzelteil | Einheit | Parameter | |||
| 1 | Nennspannung | KV | 12 | 24 | 36 | |
| 2 | Bewertete Frequenz | Hz | 50/60 | |||
| 3 | Nennstrom | 630 (1250*) | ||||
| 4 |
Netzfrequenz 1min Widerstandsspannung |
naß | KV | 38 | 50 | 70 |
| trocken | KV | 48 | 60 | 85 | ||
| 5 | Blitzantriebwiderstandsspannung | KV | 75 | 125/150 | 170 | |
| 6 | Bewerteter Kurzschlussabschaltstrom (Spitze) | Ka | 80 | 63 | 63 | |
| 7 | Bewertete aktive Last und Ruhestromabschaltstrom | 63 | 50 | 50 | ||
| 8 | Bewerteter Übergangsstrom | 1700 | 1200 | 1200 | ||
| 9 | Bewerteter Kurzschluss, der ein gegenwärtiges (Spitze, macht) | Ka | 80 | 63 | 63 | |
| 10 | Bewerteter Aufladungsabschaltstrom des Kabels (Linie) |
50 und 10 50/10 |
||||
| 11 | Kabelgebührenabschaltstrom in der Erdungsstörung | 20 | 20 | 20 | ||
| 12 | Bewerteter Widerstandsstrom (Spitze) | Ka | 80 | 63 | 63 | |
| 13 | Kurzzeitiger Widerstandsstrom (2s) | Ka | 25 | 20 | 20 | |
| 14 | Mechanismusleben | Zeiten | 5000 | 2000 | 2000 | |
Anmerkung: Für das Kurzschlussbrechen und den Spitzenstrom basiert auf Sicherung plus Kombination
Optionale Komponenten:
Elektrischer Laufen lassenwechselstrom 220/110V; DC 24/48/110/220V
Hilfskontakt 5 NICHT 5 NC
Ganzer Satz der Sicherung
FTU-Kommunikationsschnittstelle
