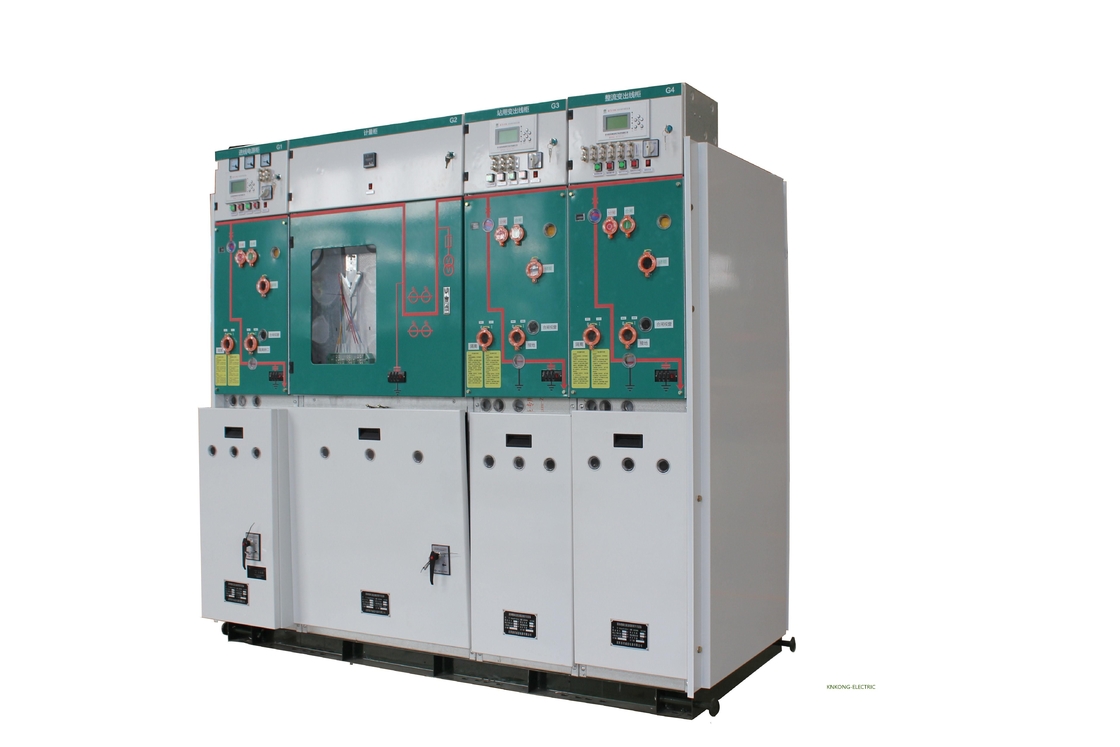

Produktdetails:
|
| Art: | 11kv Ring Main Unit | Name: | Schaltanlage SF6 |
|---|---|---|---|
| Modell: | HXGN15 | Standard: | COLUMBIUM, ISO |
| Spannung: | 12 24 36KV | Gegenwärtig: | 630,1250A |
| Hervorheben: | 1250A 11kv Ring Main Unit,Gis-Schaltanlage SF6 Millivolt,Innenschaltanlage 11kv |
||
Produkteinführung
General
Einheitsart SF6-Ringnetzkabinett der Reihe HXGN15 mit Schalter der Last SF6 als Hauptschalter, für ganzes Kabinett ist für elektrische Verteilungsautomatisierung passend und preßt auch dehnbare Metallabschlussschaltanlage zusammen. Es Charaktere in seiner einfachen Struktur, in flexiblen Operation, in zuverlässigen Ineinander greifen und in bequemen Installation etc., die die zufriedenstellenden technischen Projekte für verschiedene Anwendungsgelegenheiten und -benutzer zur Verfügung stellen kann. Mit der Annahme der Sensortechnik und dem aktuellen Schutzrelais, plus die neue Technologie und flexible das Versammlungsprojekt, kann Art SF6-Ringnetzkabinett der Einheit HXGN15 die Bedingung des ununterbrochen variablen Marktes vollständig erfüllen. Sie kann selbsterzeugten Lasttrennschalter FLBS36 SF6 nehmen; auch nach Ansicht des Benutzers kann Nachfrage mit dem international Spitzen- Leistungsschalter der Reihe zusammengebaut werden VB4 Vakuummit dem dauerhaften magnetischen Mechanismus, der nach AREVA oder HD4 Art SF6-Leistungsschalter gemacht wird, der nach AREVA oder HD4 Art SF6-Leistungsschalter hergestellt wird, der durch ABB hergestellt wird oder mit unserer VS1-12 Art Vakuumleistungsschalter mit dauerhaftem magnetischem Mechanismus. Betriebsverfahren für den Hauptschalter innerhalb der Ringleitungseinheit können entweder manuelles oder elektrisches motorisiertes sein. Und sie kann die Bedingung von vier Kontrollen erfüllen“ wenn sie mit FTU und RTU zusammengepaßt wird.
Eigenschaft
1. kann gekapselte und gekapselte Struktur, Schmutz und kleine Tiere am Eingang verhindern.
2. Durch die Beobachtungsfenster in der Türplatte, können Schalterstellung und Allgemeinbefinden offenbar angesehen werden.
3. Der Tür- und Schalterfunktionierengriff werden mechanisch ineinandergegriffen, um sicherzustellen, dass die Tür nicht mit dem Schalter geöffnet sein kann schloss und der Schalter nicht mit der offenen Tür geschlossen werden kann.
4. Die Schaltanlagengebrauchs-Vakuumschalter kombiniert mit festem Isoliermaterial. Diese umweltfreundliche Technologie vermeiden den Gebrauch SF6 als Isolierungsgas.
5. kann zuverlässige FIVE-PREVENTION Verriegelung an der Maloperation effektiv verhindern.
Service-Umwelt
1. Lufttemperatur: -35℃~+40℃
2. Feuchtigkeit: Monatsdurchschnittfeuchtigkeit 95%; Tagesdurchschnittfeuchtigkeit 90%.
3. Altitude2500m
4. Luft nicht anscheinend verunreinigt durch ätzendes und brennbares Gas, Dampf etc.
5. Keine häufige heftige Erschütterung
Technisches Datum
| Nein. | Einzelteil | Einheit | Parameter | |||
| 1 | Nennspannung | KV | 12 | 24 | 36 | |
| 2 | Bewertete Frequenz | Hz | 50/60 | |||
| 3 | Nennstrom | 630 (1250*) | ||||
| 4 |
Netzfrequenz 1min Widerstandsspannung |
naß | KV | 38 | 50 | 70 |
| trocken | KV | 48 | 60 | 85 | ||
| 5 | Blitzantriebwiderstandsspannung | KV | 75 | 125/150 | 170 | |
| 6 | Bewerteter Kurzschlussabschaltstrom (Spitze) | Ka | 80 | 63 | 63 | |
| 7 | Bewertete aktive Last und Ruhestromabschaltstrom | 63 | 50 | 50 | ||
| 8 | Bewerteter Übergangsstrom | 1700 | 1200 | 1200 | ||
| 9 | Bewerteter Kurzschluss machend gegenwärtig (Spitze) | Ka | 80 | 63 | 63 | |
| 10 | Bewerteter Aufladungsabschaltstrom des Kabels (Linie) |
50 und 10 50/10 |
||||
| 11 | Kabelgebührenabschaltstrom in der Erdungsstörung | 20 | 20 | 20 | ||
| 12 | Bewerteter Widerstandsstrom (Spitze) | Ka | 80 | 63 | 63 | |
| 13 | Widerstandsstrom der kurzen Zeit (2s) | Ka | 25 | 20 | 20 | |
| 14 | Mechanismusleben | Zeiten | 5000 | 2000 | 2000 | |
Anmerkung: Für das Kurzschlussbrechen und Spitzenstrom basiert auf Sicherung plus Kombination
