Produktdetails:
|
| Material: | Metalclad eingeschlossen | Farbe: | Grau |
|---|---|---|---|
| Spannung: | 3.6~24kV, 3P, AC50/60Hz | Gegenwärtig: | 630A 1250A 2000A |
| Manufaktur: | KNKONG | OEM/ODM: | Untersuchung durch E-Mail |
| Hervorheben: | KYN28A-12 3 Phasen-Schaltanlage,Iec-Standard für Millivolt-Schaltanlage,24kV 3 Phasen-Schaltanlage |
||

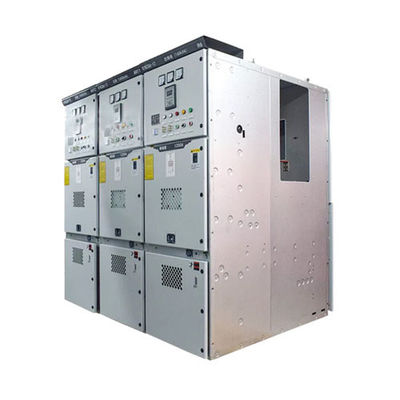

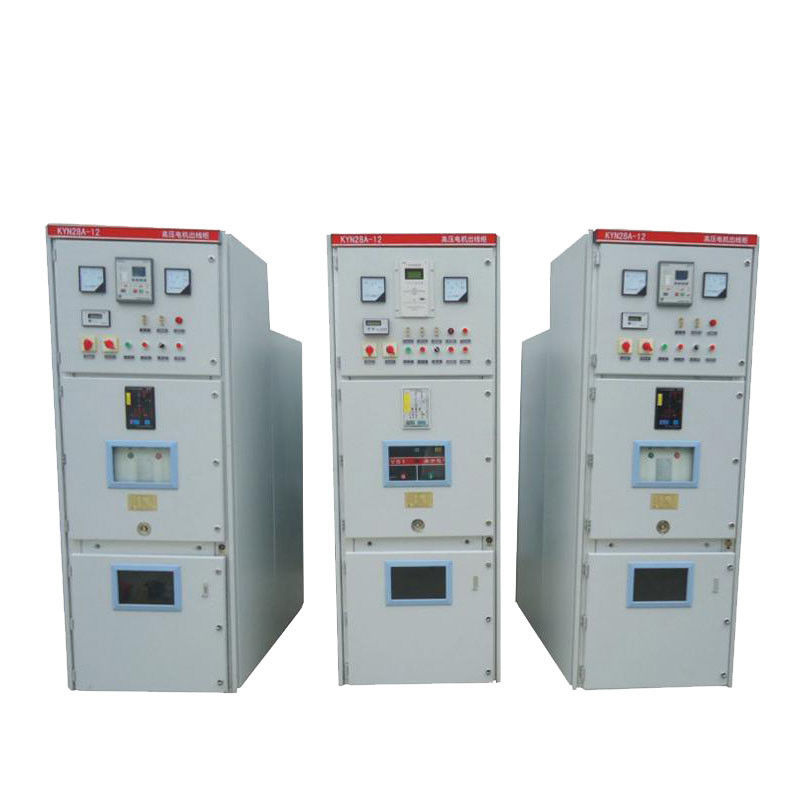

Metalclad beiliegende zurücknehmbare Standardmittelspannungsschaltanlage Iecs KYN28A-12
General
Ist gekapselte Innenschaltanlage KYN28 ein Machtvollkommenheitsverteilungsgerät für 3.6~24kV, 3-phasiges AC50/60Hz, Einzelbus und Einzelbus sectionalized System. Sie wird hauptsächlich für Kraftübertragung von mittleren/kleinen Generatoren in den Kraftwerken verwendet; Machtempfangen, Getriebe für Nebenstellen in der Netzverteilung und Stromnetz von Fabriken, Bergwerke und Unternehmen und Beginnen des großen Hochspannungsmotors, des etc., um das System zu steuern, zu schützen und zu überwachen. Die Schaltanlage trifft Iec, GB3906-91. zusätzlich zu, mit inländischem Leistungsschalter des Vakuum benutzt zu werden VS1, kann sie mit VD4 von ABB, 3AH5 auch benutzt werden von Siemens inländisches ZN65A, und VB2 von GE, von etc., ist es wirklich ein Netzverteilungsgerät mit guter Leistung.
Um die Bedingung für Wandmontage und Vorderseitenwartung zu erfüllen, wird die Schaltanlage mit einem speziellen Stromwandler ausgerüstet, damit der Betreiber ihn vor der Zelle instandhalten und kontrollieren kann.
Service-Umwelt
1. Lufttemperatur: -25℃~+40℃
2. Feuchtigkeit: Monatsdurchschnittfeuchtigkeit 95%; Tagesdurchschnittfeuchtigkeit 90%.
3. Höhe: ≤ 2500m
4. Luft nicht anscheinend verunreinigt durch ätzendes und brennbares Gas, Dampf etc.
5. Keine häufige heftige Erschütterung
Völlig Art-geprüft
Die Schaltanlage hat alle Tests durchgemacht, die durch die internationalen erfordert werden, Standards (Iec). Jede Schaltanlageneinheit wird Routinetests in der Fabrik vor Lieferung unterworfen. Diese Tests sollen eine Funktionsprüfung der Schaltanlage zur Verfügung stellen, die auf den spezifischen Eigenschaften jeder Installation basiert.
Technische Daten
| Nein. | Einzelteil | Einheit | Parameter | ||
| 1 | Nennspannung | KV | 3.6~24 | ||
| 2 | Bewertete Frequenz | Hz | 50/60 | ||
| 3 | Nennstrom | 630,1250,1600,2000,2500,3150,4000 | |||
| 4 | Niederlassungshauptleitungsträger Nennstrom | 630,1250,1600,2000,2500,3150,4000 | |||
| 5 | Haupthauptleitungsträger Nennstrom | 630,1250,1600,2000,2500,3150,4000 | |||
| 6 |
Netzfrequenz 1min Widerstandsspannung |
naß | KV | 38 | 50/60 |
| trocken | 48 | 60/65 | |||
| 7 | Blitzantriebwiderstandsspannung | KV | 75 | 95/125 | |
| 8 | Bewerteter Kurzschlussabschaltstrom (Spitze) | KA | 40/50/63/80/100 | ||
| 9 | Widerstandsstrom der kurzen Zeit (4s) | 20/25/31.5/40 | |||
| 10 | Schutzart | IP4X für die Unterkunft | |||
Der Kunde sollte die folgenden Informationen für Auftrag anbieten:
1. Bauschaltplan Hauptstromkreis Schleife und der speziellen technischen Anforderung;
2. Installations-Anordnungs-Plan der Schalterplatte;
3. Spezifikation von Komponenten innerhalb der Schalterplatte und das schematische Diagramm des zusätzlichen Schleifen- und Regelkreisdiagramms.
4. Andere schriftliche Dokumente besonders erfordert.
5. SLD (Federzeichnung der einzelnen Zeile)
Elektrisches Knkong stellt Schaltanlage 11KV entsprechend den Anforderungen des Kunden, schicken uns das SLD bitte zur Verfügung, dann, das wir es einführen könnten, ist Schaltanlage 100%.11KV unser Bestseller- internationales Produkt, mit Chinas unabhängig entwickeltem Vakuumleistungsschalter VS1, der uns erlaubt, mit europäischen Produkten im Weltmarkt zu konkurrieren.
