Produktdetails:
|
| Veranschlagende Spannung: | 12/24/36 KV | Veranschlagender Strom: | 630A 1250A |
|---|---|---|---|
| Veranschlagende Frequenz: | 50Hz | Standerds: | GB-ISO |
| OEM/ODM: | Verfügbar | ||
| Hervorheben: | Mittelspannungs-Gas Isolierschaltanlage,Isolierschaltanlage der Mittelspannungs-36KV Gas,Gisschaltanlage HXGN15 Millivolt |
||

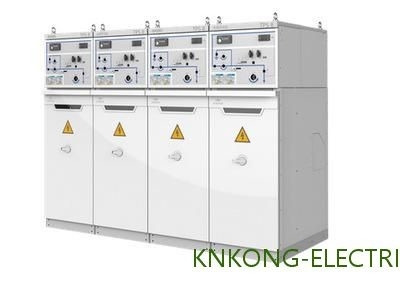

Gas isolierte SF6 Swg Reihe der Schaltanlage HXGN15 Schalterplatte GB-ISO 12/24/36 KV 630A 1250A Millivolt
Produkteinführung
General
Einheitsart SF6-Ringnetzkabinett der Reihe HXGN15 mit Schalter der Last SF6 als dem Hauptschalter, für das ganze Kabinett, ist für elektrische Verteilungsautomatisierung passend und preßt auch dehnbare Metallabschlussschaltanlage zusammen. Es Charaktere durch seine einfache Struktur, flexible Operation, zuverlässiges Ineinander greifen und bequeme Installation, etc., das zufriedenstellende technische Projekte für verschiedene Anwendungsgelegenheiten und -benutzer zur Verfügung stellen kann. Mit der Annahme der Sensortechnik und dem aktuellen Schutzrelais, plus die neue Technologie und flexible das Versammlungsprojekt, kann Art SF6-Ringnetzkabinett der Einheit HXGN15 die Bedingung eines ununterbrochen variablen Marktes vollständig erfüllen. Sie kann selbsterzeugten Lasttrennschalter FLBS36 SF6 nehmen; auch nach Ansicht des Benutzers kann Nachfrage mit dem international Spitzen- Leistungsschalter der Reihe zusammengebaut werden VB4 Vakuummit einem dauerhaften magnetischen Mechanismus, der nach AREVA oder HD4 Art SF6-Leistungsschalter gemacht wird, der nach AREVA oder HD4 Art SF6-Leistungsschalter hergestellt wird, der durch ABB hergestellt wird oder mit unserer VS1-12 Art Vakuumleistungsschalter mit dem dauerhaften magnetischen Mechanismus. Betriebsverfahren für den Hauptschalter innerhalb der Ringleitungseinheit können entweder manuelles oder elektrisches mit Motorantrieb sein. Und sie kann die Bedingung von „vier Kontrollen“ erfüllen, wenn sie mit FTU und RTU zusammengepaßt wird.
Eigenschaft
1. kann gekapselte und gekapselte Struktur, Schmutz und kleine Tiere am Eingang verhindern.
2. Durch die Beobachtungsfenster in der TürplattenSchalterstellung und dem Allgemeinbefinden kann offenbar angesehen werden.
3. Der Tür- und Schalterfunktionierengriff wird mechanisch ineinandergegriffen, um sicherzustellen, dass die Tür nicht mit dem Schalter geöffnet sein kann schloss und der Schalter nicht mit der offenen Tür geschlossen werden kann.
4. Die Schaltanlagengebrauchs-Vakuumschalter kombiniert mit festem Isoliermaterial. Diese umweltfreundliche Technologie vermeidet den Gebrauch SF6 als Isolierungsgas.
5. kann zuverlässige FIVE-PREVENTION Verriegelung Maloperation effektiv verhindern.
Service-Umwelt
1. Lufttemperatur: -35℃~+40℃
2. Feuchtigkeit: Monatsdurchschnittfeuchtigkeit 95%; Tagesdurchschnittfeuchtigkeit 90%.
3. Höhe: ≤ 2500m
4. Luft nicht anscheinend verunreinigt durch ätzendes und brennbares Gas, Dampf, etc.
5. Keine häufige heftige Erschütterung
Technische Daten
| Nein. | Einzelteil | Einheit | Parameter | |||
| 1 | Nennspannung | KV | 12 | 24 | 36 | |
| 2 | Bewertete Frequenz | Hz | 50/60 | |||
| 3 | Nennstrom | 630 (1250*) | ||||
| 4 |
Netzfrequenz 1min Widerstandsspannung |
naß | KV | 38 | 50 | 70 |
| trocken | KV | 48 | 60 | 85 | ||
| 5 | Blitzantriebwiderstandsspannung | KV | 75 | 125/150 | 170 | |
| 6 | Bewerteter Kurzschlussabschaltstrom (Spitze) | Ka | 80 | 63 | 63 | |
| 7 | Bewertete aktive Last und Ruhestromabschaltstrom | 63 | 50 | 50 | ||
| 8 | Bewerteter Übergangsstrom | 1700 | 1200 | 1200 | ||
| 9 | Bewerteter Kurzschluss, der ein gegenwärtiges (Spitze, macht) | Ka | 80 | 63 | 63 | |
| 10 | Bewerteter Aufladungsabschaltstrom des Kabels (Linie) |
50 und 10 50/10 |
||||
| 11 | Kabelgebührenabschaltstrom in der Erdungsstörung | 20 | 20 | 20 | ||
| 12 | Bewerteter Widerstandsstrom (Spitze) | Ka | 80 | 63 | 63 | |
| 13 | Kurzzeitiger Widerstandsstrom (2s) | Ka | 25 | 20 | 20 | |
| 14 | Mechanismusleben | Zeiten | 5000 | 2000 | 2000 | |
Anmerkung: Für das Kurzschlussbrechen und den Spitzenstrom basiert auf Sicherung plus Kombination
