Produktdetails:
|
| Veranschlagende Spannung: | 12-36KV | Veranschlagender Strom: | 630A 1250A |
|---|---|---|---|
| Veranschlagende Frequenz: | 50/60Hz | Standards: | GB-ISO |
| OEM/ODM: | Untersuchung durch E-Mail | ||
| Hervorheben: | Gas Isolierschaltanlage 36KV,GB-ISO-Gas Isolierschaltanlage,36KV Mittelspannung Ring Main Unit |
||

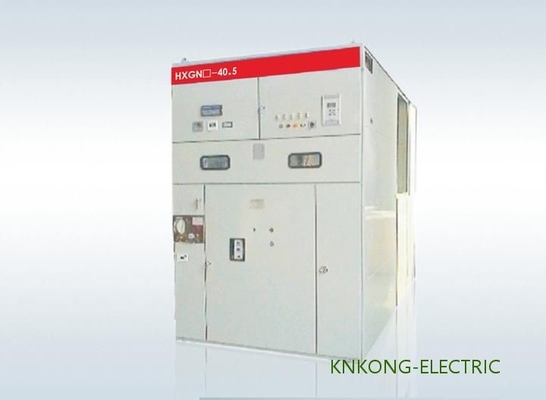

Isolierte GB Gas ISO 36KV Schaltanlagen-Mittelspannung Ring Main Unit
Produkteinführung
General
Einheit der Ringleitung SF6 ist eine luft-Isolier- oder Gas-Isolierelektrische Kombinationsausrüstung der Mittelspannung, die in mehrfache Stromkreise, mit Schaltung nach Belieben kombiniert werden kann, Kommunikation, und Schutz des Stromnetzes, mit Lastsschaltern als die Kernkomponente. Seine Hauptstromkreiskernkomponente wird aus Schalter der Last SF6 oder zusätzlicher Leistungsschalter und andere zusätzliche hauptsächlichElektrogeräte verfasst.
In den letzten Jahren hat das Netzkabinett des Ringes SF6 sich sehr schnell entwickelt, und haben das Herstellungsverfahren und die Produktzuverlässigkeit das Potenzial, den internationalen elektrischen Riesen gleich zu sein. Selbstverständlich hat der Spannungspegel zwischen 24kV und 40,5 noch einen bestimmten Abstand mit fremden Herstellern. Zur Zeit gibt es nur eine Handvoll inländische Hersteller, der Netzverteilung SF6 auf Niveau 40.5kV produzierend Netzverteilungsniveau. Die anderen sind C-GIS des Systems des ersten Niveaus, basiert auf dem Stromnetz des ersten Niveaus mit der großen gegenwärtigen und großen Kapazität. )
Eigenschaft
1. kann gekapselte und gekapselte Struktur, Schmutz und kleine Tiere am Eingang verhindern.
2. Durch die Beobachtungsfenster in der TürplattenSchalterstellung und dem Allgemeinbefinden kann offenbar angesehen werden.
3. Der Tür- und Schalterfunktionierengriff wird mechanisch ineinandergegriffen, um sicherzustellen, dass die Tür nicht mit dem Schalter geöffnet sein kann schloss und der Schalter nicht mit der offenen Tür geschlossen werden kann.
4. Die Schaltanlagengebrauchs-Vakuumschalter kombiniert mit festem Isoliermaterial. Diese umweltfreundliche Technologie vermeidet den Gebrauch SF6 als Isolierungsgas.
5. kann zuverlässige FIVE-PREVENTION Verriegelung Maloperation effektiv verhindern.
Technische Daten
| Nein. | Einzelteil | Einheit | Parameter | |||
| 1 | Nennspannung | KV | 12 | 24 | 36 | |
| 2 | Bewertete Frequenz | Hz | 50/60 | |||
| 3 | Nennstrom | 630 (1250*) | ||||
| 4 |
Netzfrequenz 1min Widerstandsspannung |
naß | KV | 38 | 50 | 70 |
| trocken | KV | 48 | 60 | 85 | ||
| 5 | Blitzantriebwiderstandsspannung | KV | 75 | 125/150 | 170 | |
| 6 | Bewerteter Kurzschlussabschaltstrom (Spitze) | Ka | 80 | 63 | 63 | |
| 7 | Bewertete aktive Last und Ruhestromabschaltstrom | 63 | 50 | 50 | ||
| 8 | Bewerteter Übergangsstrom | 1700 | 1200 | 1200 | ||
| 9 | Bewerteter Kurzschluss, der ein gegenwärtiges (Spitze, macht) | Ka | 80 | 63 | 63 | |
| 10 | Bewerteter Aufladungsabschaltstrom des Kabels (Linie) |
50 und 10 50/10 |
||||
| 11 | Kabelgebührenabschaltstrom in der Erdungsstörung | 20 | 20 | 20 | ||
| 12 | Bewerteter Widerstandsstrom (Spitze) | Ka | 80 | 63 | 63 | |
| 13 | Kurzzeitiger Widerstandsstrom (2s) | Ka | 25 | 20 | 20 | |
| 14 | Mechanismusleben | Zeiten | 5000 | 2000 | 2000 | |
Anmerkung: Für das Kurzschlussbrechen und den Spitzenstrom basiert auf Sicherung plus Kombination
