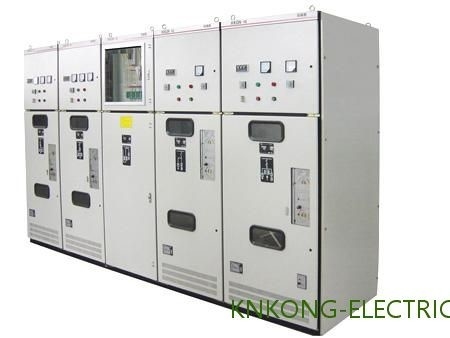

Isolierschaltanlage GIS 24kv Ring Main Units SF6 Gas

Isolierschaltanlage GIS 24kv Ring Main Units SF6 Gas
Isolierschaltanlage GIS 24kv Ring Main Units SF6 Gas

Großes Bild :  Isolierschaltanlage GIS 24kv Ring Main Units SF6 Gas

Produktdetails:
Herkunftsort: China
Markenname: KNKONG
Zertifizierung: CB,ISO
Modellnummer: HXGN15
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: USD 10000-20000 Each
Verpackung Informationen: Standardexport-Verpacken
Lieferzeit: 15 Werktage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 50 Einheiten/Monat
Kontakt

Isolierschaltanlage GIS 24kv Ring Main Units SF6 Gas

Beschreibung
Spannung: 24KV Gegenwärtig: 360A
Frequenz: 50/60Hz Manufaktur: KNKONG
Markieren:

Gas Isolierschaltanlage SF6

,

24kv GIS Ring Main Unit

,

24kv sf6 isolierte Schaltanlage

Isolierschaltanlage GIS 24kv Ring Main Units SF6 Gas

GIS Isolier-SF6 24kv Ring Main Unit Cabinet

Innenschaltanlage
Metall SF6 schloss Ring Main Unit Cabinet ein
24KV 50/60Hz 630A
Soem u. ODM fordern durch E-Mail
ISO-Iec-Standards


Produkteinführung

General

Art HXGN-10
(H-Ringnetzkabinett; X-Kastenart; G-örtlich festgelegte Art; N-Innen) wird die Kabinettstruktur zusammengebaut, indem man Stahlplatten verbiegt und schweißt, und das Schutzniveau ist IP2X. Der obere Teil des Kabinetts ist der Hauptleitungsträgerraum, und der Instrumentraum befindet sich an der Front des Hauptleitungsträgerraumes, getrennt durch Stahlplatten. Die Mitte des Kabinetts ist der Lastsschalterraum, und ein isolierendes Fach wird zwischen dem Lastsschalter und anderen Komponenten vereinbart. Für das Kabeleinführungs- und Ausgangskabinett wird die Unterseite des Kabinetts mit einer entfernbaren Abdeckung ausgerüstet; für das obenliegende Ein- und Ausgangs-Kabinett kann die Spitze des Kabinetts mit Busrohren ausgerüstet werden oder Abschirmungsgestelle.
Art HXGN-10
Die Luft-Ringleitungseinheit der Reihe HXGN-10 hat 15 Entwürfe, von denen Entwurf 01 ein Lastsschalter-Sicherungskabinett ist; Entwurf 02 ist ein Lastsschaltschrank, das mit der Erdung von Schaltern ausgerüstet werden; Entwurf 09 ist ein Meßkabinett.
Das Oberteil dieser Reihe Ringnetzkabinette nimmt das Stahlplattenverbiegen und Schraubbefestigungsversammlung, um eine Metallgekapselte Struktur zu bilden an. Das Kabinett wird aus 4 Senkrechten, obere Abdeckung, senken Unterseite, Vorderteil, Rückplatte, Seitenkonsole, etc. verfasst. Die Front des Lastsschaltschranks hat zwei ober und die unteren Türen, die mit Schrauben geregelt werden; die Front des Lastsschalter-Sicherungskabinetts hat 3 Türplatten. Es gibt ein Beobachtungsfenster auf der Tür, zum der Position des Lastsschalters und des Erdungsschalters zu beobachten; die Hauptleitungsträgerverbindung zwischen dem Kabinett und dem Kabinett ist in Form von dem verstopfenden Pflaumenkontakt, und der Hauptleitungsträger wird mit einer Isolierhülse ausgerüstet. Ein Instrumentkasten kann der Spitze des Kabinetts entsprechend Benutzeranforderungen hinzugefügt werden.



Service-Umwelt
1. Lufttemperatur: -35℃~+40℃
2. Feuchtigkeit: Monatsdurchschnittfeuchtigkeit 95%; Tagesdurchschnittfeuchtigkeit 90%.
3. Altitude2500m
4. Luft nicht anscheinend verunreinigt durch ätzendes und brennbares Gas, Dampf etc.
5. Keine häufige heftige Erschütterung



Technisches Datum

Nein. Einzelteil Einheit Parameter
1 Nennspannung KV 12 24 36
2 Bewertete Frequenz Hz 50/60
3 Nennstrom 630 (1250*)
4

Netzfrequenz 1min

Widerstandsspannung

 naß KV 38 50 70
trocken KV 48 60 85
5 Blitzantriebwiderstandsspannung KV 75 125/150 170
6 Bewerteter Kurzschlussabschaltstrom (Spitze) Ka 80 63 63
7 Bewertete aktive Last und Ruhestromabschaltstrom 63 50 50
8 Bewerteter Übergangsstrom 1700 1200 1200
9 Bewerteter Kurzschluss machend gegenwärtig (Spitze) Ka 80 63 63
10 Bewerteter Aufladungsabschaltstrom des Kabels (Linie)

50 und 10

50/10
11 Kabelgebührenabschaltstrom in der Erdungsstörung 20 20 20
12 Bewerteter Widerstandsstrom (Spitze) Ka 80 63 63
13 Widerstandsstrom der kurzen Zeit (2s) Ka 25 20 20
14 Mechanismusleben Zeiten 5000 2000 2000

Anmerkung: Für das Kurzschlussbrechen und Spitzenstrom basiert auf Sicherung plus Kombination
