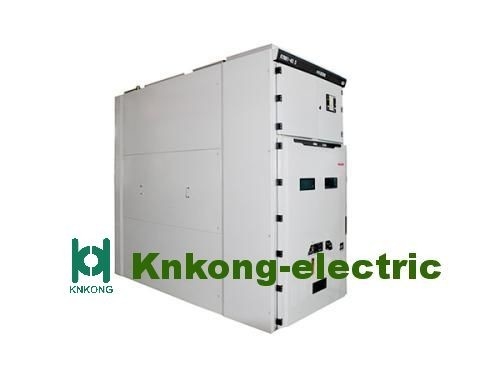

Produktdetails:
|
| Veranschlagende Spannung: | Maximales 40.5KV | Veranschlagender Strom: | 630A 1250A 2500A |
|---|---|---|---|
| ursprünglich: | Zhengzhou, China | Standards: | IEC-ISO GB |
| OEM/ODM: | Untersuchung durch E-Mail | Manufaktur: | KNKONG-ELECTRIC |
| Hervorheben: | elektrische Mittelspannungsschaltanlage 630A,3 Phasen-Mittelspannungsschaltanlage,Mittelspannungsschaltanlage IEC60298 |
||
Produkteinführung
Unter Verwendung der Umwelt:
Technische Daten
| Einzelteile | Einheit | Daten | |
| Spannung | KV | 40,5 | |
| Frequenz | Hz | 50 | |
| Gegenwärtig | 1250,1600,2000 | ||
| Kurzschluss-Abschaltstrom | KA | 25,31.5 | |
| Gegenwärtig machen (Spitze) | KA | 63,80 | |
| Strom der Wärmebeständigkeits-4s | KA | 25,31.5 | |
| Dynamisches gegenwärtiges (Spitze) | KA | 63,80 | |
| Isolierungs-Niveau | Widerstands-Spannung der Netzfrequenz-1min (r.m.s) | KV | 95 |
| Blitz-Antrieb-Widerstands-Spannung (Spitze) | KV | 185 | |
| Spannung der Netzfrequenz-1min über dem offenen Abstand (r.m.s) | KV | 118 | |
| Blitz-Antrieb-Widerstands-Spannung über dem offenen Abstand (Spitze) | KV | 215 | |
| Einschließungs-Schutz-Klasse |
Einschließung IP4X, Zwischen Fächern IP2X |
||
| Einschließungs-Maß (Width*Depth*Height) | Millimeter | 1400*2800*2600 1600*2800*2600 |
|
| Art des Leistungsschalters | VCB: ZN85-40.5 Leistungsschalter SF6 |
||
*Note: Auftragsschaltanlage sollte SLD (einspuriges Diagramm) vom Kunden zur Verfügung stellen
Hauptkomponenteneigenschaften:
Innenleistungsschalter des vakuumvs1-40.5
Veranschlagende Spannung: 40.5kV
Veranschlagender Strom: 630 1250 1600 2000 2500A
Veranschlagender Kurzschlussabschaltstrom: 20 25 31.5KA
Mechanische Lebensdauer: keine weniger als 20.000 Male
Technische Daten VS1-40.5
| Einzelteile | Einheit | Datum |
| Spannung |
KV |
40,5 |
| kurzzeitige Netzfrequenzwiderstandsspannung (1min) | 95 | |
| Blitzantriebwiderstandsspannung (Spitze) | 185 | |
| Frequenz | Hz | 50/60 |
| gegenwärtig | 1250 1600 2000 2500 4000 | |
| Kurzschlussabfallstrom | KA | 25 31,5 |
| kurzzeitiger Widerstandsstrom | 25 31,5 | |
| kurzzeitige kontinuierliche Zeit | s | 4 |
| Stossstrom | KA | 63 80 |
| schließender Strom des Kurzschlusses | 63 80 | |
| einzelner Rücken an Rückenkondensatorbankabfallstrom | 630/400 | |
| Öffnende Zeit (bewertetes Volt.) | Frau | 35~60 |
| Feierabend (bewertetes Volt.) | 50~100 | |
| Mechanische Lebensdauer | Zeiten | 20000 |
| Abschaltzeit für bewerteten kurzen Abfallstrom | s | 20 |
| Operationsspannung | V | AC110/220 DC110/220 |
| Strom der Energie Motor speichernd | W | 230 |
| Durchschnittliche öffnende Geschwindigkeit | m/s | 1.6~2.0 |
| Durchschnittliche schließend Geschwindigkeit | 0.5~0.8 | |
| Operationsverfahren |
opening-0.3s-closing opening-180s-closing Öffnung |
Elektrische Schaltanlage 33KV Knkong hat den Weltmarkt für vorbei die letzten 10 Jahre gedient.
