Produktdetails:
|
| Bewertungs-Spannung: | 33KV | Nennstrom: | 630A |
|---|---|---|---|
| Veranschlagende Frequenz: | 50/60Hz | Standerds: | ISO-IEC GB |
| OEM/ODM: | Untersuchung durch E-Mail | Isolierung: | Luft |
| Hervorheben: | Platte der Schaltanlage 33KV,Schaltanlagen-Platte 630A 33KV,Mittelspannungsmetallplattierte Schaltanlage |
||
Produkteinführung

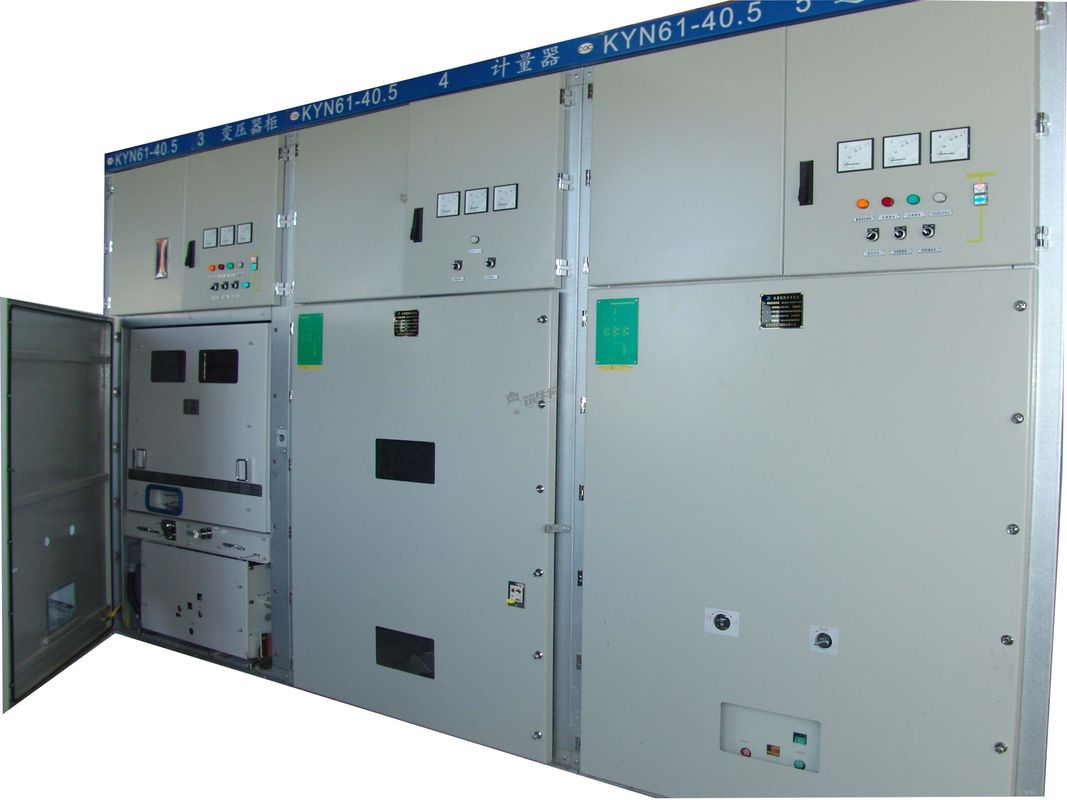

Die Kabinettstruktur der Isolierschaltanlage nimmt die zusammengebaute Art an, und der Leistungsschalter nimmt die HandkarrenBodenstruktur an; sie wird mit einem nagelneuen zusammengesetzten Isoliervakuumleistungsschalter ausgerüstet und gute Austauschbarkeit hat; der Handkarrenrahmen wird mit einem Schraubennuss-Antriebmechanismus ausgerüstet, kann die Handkarre leicht bewegt werden und verhindert, dass misoperation den Antriebmechanismus schädigt; das Ineinander greifen zwischen dem Hauptschalter, der Handkarre und der Schaltschranktür nimmt eine mechanische Blockierungszwangsmethode an, um die „Funktion der Verhinderung zu treffen fünf“; alle Operationen können im Kabinett durchgeführt werden durchführen mit der Tür schlossen; der Kabelraum hat reichlich Platz für die Verbindung von mehrfachen Kabeln; der schnelle Erdungsschalter wird für Erdungs- und Schleifenkurzschluß benutzt; das Einschließungsschutzniveau ist IP3X, und die Handkarrenzimmertür ist offen, und das Schutzniveau ist IP2X.
Service-Umwelt:
a) Lufttemperatur: -25℃~+40℃
b) Feuchtigkeit: Monatsdurchschnittfeuchtigkeit 95%; Tagesdurchschnittfeuchtigkeit 90%.
c) Altitude2500m
d) Luft nicht anscheinend verunreinigt durch ätzendes und brennbares Gas, Dampf, etc.
e) Keine häufige heftige Erschütterung
Technische Daten
| Einzelteile | Einheit | Daten | |
| Nennspannung | KV | 40,5 | |
| Bewertete Frequenz | Hz | 50 | |
| Nennstrom | 1250,1600,2000 | ||
| Bewerteter Kurzschluss-Abschaltstrom | KA | 25,31.5 | |
| Bewerteter Herstellungsstrom (Spitze) | KA | 63,80 | |
| Strom der Wärmebeständigkeits-4s | KA | 25,31.5 | |
| Bewerteter dynamischer Strom (Spitze) | KA | 63,80 | |
| Bewertetes Isolierungs-Niveau | Widerstands-Spannung der Netzfrequenz-1min (r.m.s) | KV | 95 |
| Blitz-Antrieb-Widerstands-Spannung (Spitze) | KV | 185 | |
| Spannung der Netzfrequenz-1min über dem offenen Abstand (r.m.s) | KV | 118 | |
| Blitz-Antrieb-Widerstands-Spannung über dem offenen Abstand (Spitze) | KV | 215 | |
| Einschließungs-Schutz-Klasse |
Einschließung IP4X, Zwischen Fächern IP2X |
||
| Einschließungs-Maß (Width*Depth*Height) | Millimeter | 1400*2800*2600 1600*2800*2600 |
|
| Art des Leistungsschalters | VCB: ZN85-40.5 Leistungsschalter SF6 |
||
*Note: Auftragsschaltanlage sollte SLD (einspuriges Diagramm) vom Kunden zur Verfügung stellen
Hauptkomponenteneigenschaften:
Innenleistungsschalter des vakuumvs1-40.5
Nennspannung: 40.5kV
Nennstrom: 630 1250 1600 2000 2500A
Bewerteter Kurzschlussabschaltstrom: 20 25 31.5KA
Mechanische Lebensdauer: 20.000mal
Technische Daten VS1-40.5
| Einzelteile | Einheit | Datum |
| Nennspannung |
KV |
40,5 |
| Bewertete kurzzeitige Netzfrequenzwiderstandsspannung (1min) | 95 | |
| Bewertete Blitzantriebwiderstandsspannung (Spitze) | 185 | |
| Bewertetes freq | Hz | 50/60 |
| Nennstrom | 1250 1600 2000 2500 4000 | |
| Bewerteter Kurzschlussabfallstrom | KA | 25 31,5 |
| Bewerteter kurzzeitiger Widerstandsstrom | 25 31,5 | |
| Bewertete kurzzeitige kontinuierliche Zeit | s | 4 |
| Bewerteter Stossstrom | KA | 63 80 |
| Schließender Strom des bewerteten Kurzschlusses | 63 80 | |
| Bewerteter einzelner Rücken an Rückenkondensatorbankabfallstrom | 630/400 | |
| Öffnende Zeit (bewertetes Volt.) | Frau | 35~60 |
| Feierabend (bewertetes Volt.) | 50~100 | |
| Mechanische Lebensdauer | Zeiten | 20000 |
| Bewertete Abschaltzeit für bewerteten kurzen Abfallstrom | s | 20 |
| Bewertete Operationsspannung | V | AC110/220 DC110/220 |
| Nennstrom der Energie Motor speichernd | W | 230 |
| Durchschnittliche öffnende Geschwindigkeit | m/s | 1.6~2.0 |
| Durchschnittliche schließend Geschwindigkeit | 0.5~0.8 | |
| Bewertetes Operationsverfahren |
opening-0.3s-closing opening-180s-closing Öffnung |
Elektrische Schaltanlage 33KV Knkong hat den Weltmarkt für über 10 Jahre gedient.
Schätzen Sie die harte Arbeit unseres professionellen Elektrotechnikteams, die internationale Bewertung unserer Schaltanlage 33kv ist positiv.
