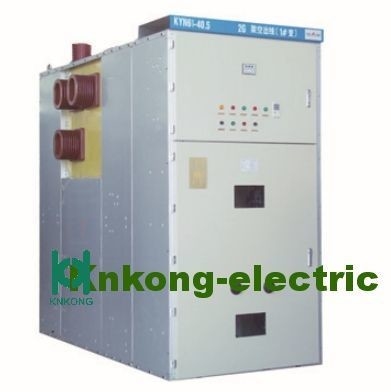

Produktdetails:
|
Nennspannung: | 33-40.5KV | Nennstrom: | 630-2000A |
---|---|---|---|
Veranschlagende Frequenz: | 50/60Hz | Standerds: | ISO IEC-GB |
OEM/ODM: | Untersuchung durch E-Mail | Manufaktur: | KNKONG-ELECTRIC |
Markieren: | Elektroverteilerkasten 2000A,Elektroverteilerkasten 40.5KV,IP3X-Elektroverteilerkasten |
Produkteinführung
Externe Umwelt:
1) Temperatur: -25℃~+40℃
2) Feuchtigkeit: Monatsdurchschnitt 95%; Tagesdurchschnitt 90%.
3) Höhe ≤2500m
4) Luft nicht anscheinend verunreinigt durch ätzendes und brennbares Gas, Dampf, etc.
5) Keine häufige heftige Erschütterung.
Technische Daten
Einzelteile | Einheit | Daten | |
Veranschlagende Spannung | KV | 40,5 | |
Veranschlagende Frequenz | Hz | 50 | |
Veranschlagender Strom | 1250,1600,2000 | ||
Veranschlagender Kurzschluss-Abschaltstrom | KA | 25,31.5 | |
Veranschlagen, Strom (Spitze) machend | KA | 63,80 | |
Strom der Wärmebeständigkeits-4s | KA | 25,31.5 | |
Veranschlagender dynamischer Strom (Spitze) | KA | 63,80 | |
Veranschlagendes Isolierungs-Niveau | Widerstands-Spannung der Netzfrequenz-1min (r.m.s) | KV | 95 |
Blitz-Antrieb-Widerstands-Spannung (Spitze) | KV | 185 | |
Spannung der Netzfrequenz-1min über dem offenen Abstand (r.m.s) | KV | 118 | |
Blitz-Antrieb-Widerstands-Spannung über dem offenen Abstand (Spitze) | KV | 215 | |
Einschließungs-Schutz-Klasse |
Einschließung IP4X, Zwischen Fächern IP2X |
||
Einschließungs-Maß (Width*Depth*Height) | Millimeter | 1400*2800*2600 1600*2800*2600 |
|
Art des Leistungsschalters | VCB: ZN85-40.5 Leistungsschalter SF6 |
KNKONG legen technische Daten VCB VS1-40.5 vor
Einzelteile | Einheit | Datum |
Nennspannung |
KV |
40,5 |
Bewertete kurzzeitige Netzfrequenzwiderstandsspannung (1min) | 95 | |
Bewertete Blitzantriebwiderstandsspannung (Spitze) | 185 | |
Bewertetes freq | Hz | 50/60 |
Nennstrom | 1250 1600 2000 2500 4000 | |
Bewerteter Kurzschlussabfallstrom | KA | 25 31,5 |
Bewerteter kurzzeitiger Widerstandsstrom | 25 31,5 | |
Bewertete kurzzeitige kontinuierliche Zeit | s | 4 |
Bewerteter Stossstrom | KA | 63 80 |
Schließender Strom des bewerteten Kurzschlusses | 63 80 | |
Bewerteter einzelner Rücken an Rückenkondensatorbankabfallstrom | 630/400 | |
Öffnende Zeit (bewertetes Volt.) | Frau | 35~60 |
Feierabend (bewertetes Volt.) | 50~100 | |
Mechanische Lebensdauer | Zeiten | 20000 |
Bewertete Abschaltzeit für bewerteten kurzen Abfallstrom | s | 20 |
Bewertete Operationsspannung | V | AC110/220 DC110/220 |
Nennstrom der Energie Motor speichernd | W | 230 |
Durchschnittliche öffnende Geschwindigkeit | m/s | 1.6~2.0 |
Durchschnittliche schließend Geschwindigkeit | 0.5~0.8 | |
Bewertetes Operationsverfahren |
opening-0.3s-closing opening-180s-closing Öffnung |
