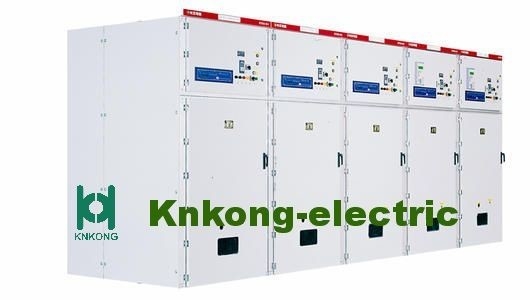

Metallplattierte Platte Iec-Mittelspannungsschaltanlage-630A 36KV

Metallplattierte Platte Iec-Mittelspannungsschaltanlage-630A 36KV
Metallplattierte Platte Iec-Mittelspannungsschaltanlage-630A 36KV

Großes Bild :  Metallplattierte Platte Iec-Mittelspannungsschaltanlage-630A 36KV

Produktdetails:
Herkunftsort: China
Markenname: KNKONG
Zertifizierung: CB,ISO
Modellnummer: KYN61A-40.5KV
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Standardexportverpacken
Lieferzeit: 15 Werktage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 50 Einheiten/Monat
Kontakt

Metallplattierte Platte Iec-Mittelspannungsschaltanlage-630A 36KV

Beschreibung
Material: Metalclad Spannung: 36KV (darunter) 40.5KV (maximal)
Gegenwärtig: 630-2000A Frequenz: 50/60Hz
Manufaktur: KNKONG OEM/ODM: Untersuchung durch E-Mail
Markieren:

Mittelspannungsschaltanlage 630A

,

Plattierte Platte des Metall36kv

,

Metalclad Mittelspannungsschaltanlage

Plattierte Art Schaltanlage 2000A 1600A 1250A 630A Platte KYN61 der Metall 36KV

Schaltanlage KYN61,
Knkong, ABB oder Schneider nach innen
40.5KV, 3-phasig, Wechselstrom 50/60Hz
Standard-Iec GB
Entwurfsschaltanlagenplan als SLD (Federzeichnung der einzelnen Zeile)


Produkteinführung

Dieses Produkt stimmt mit überein: Nennspannung 1kV über 52kV und unterhalb des Metall-beiliegenden Schaltanlagen- und Regeleinrichtungsgb3906 „Metall-beiliegende Schaltanlage 3-35kV Wechselstroms“, GB/TII022 „Hochspannungsschaltanlage und Regeleinrichtungs-Standard-allgemeine technische Anforderungen“, DL/T404 „Wechselstrom-Hochspannungsschaltanlage, die technische Bedingungen“ bestellt, IEC60298 „“ Standards Wechselstroms.



Technische Daten

Einzelteile Einheit Daten
Nennspannung KV 40,5
Bewertete Frequenz Hz 50
Nennstrom 1250,1600,2000
Bewerteter Kurzschluss-Abschaltstrom KA 25,31.5
Bewerteter Herstellungsstrom (Spitze) KA 63,80
Strom der Wärmebeständigkeits-4s KA 25,31.5
Bewerteter dynamischer Strom (Spitze) KA 63,80
Bewertetes Isolierungs-Niveau Widerstands-Spannung der Netzfrequenz-1min (r.m.s) KV 95
Blitz-Antrieb-Widerstands-Spannung (Spitze) KV 185
Spannung der Netzfrequenz-1min über dem offenen Abstand (r.m.s) KV 118
Blitz-Antrieb-Widerstands-Spannung über dem offenen Abstand (Spitze) KV 215
Einschließungs-Schutz-Klasse

Einschließung IP4X,

Zwischen Fächern IP2X
Einschließungs-Maß (Width*Depth*Height) Millimeter 1400*2800*2600
1600*2800*2600
Art des Leistungsschalters   VCB: ZN85-40.5
Leistungsschalter SF6

*Note: Auftragsschaltanlage sollte SLD (einspuriges Diagramm) vom Kunden zur Verfügung stellen



Technische Daten VS1-40.5

Einzelteile Einheit Datum
Nennspannung



KV

 40,5
Bewertete kurzzeitige Netzfrequenzwiderstandsspannung (1min) 95
Bewertete Blitzantriebwiderstandsspannung (Spitze) 185
Bewertetes freq Hz 50/60
Nennstrom 1250 1600 2000 2500 4000
Bewerteter Kurzschlussabfallstrom KA 25 31,5
Bewerteter Widerstandsstrom der kurzen Zeit 25 31,5
Bewertete kontinuierliche Zeit der kurzen Zeit s 4
Bewerteter Stossstrom KA 63 80
Schließender Strom des bewerteten Kurzschlusses 63 80
Bewerteter einzelner Rücken an Rückenkondensatorbankabfallstrom 630/400
Öffnende Zeit (bewertetes Volt.) Frau 35~60
Feierabend (bewertetes Volt.) 50~100
Mechanische Lebensdauer Zeiten 20000
Bewertete Abschaltzeit für bewerteten Kurzschluss lässt heraus gegenwärtiges fallen s 20
Bewertete Operationsspannung V AC110/220 DC110/220
Nennstrom der Energie Motor speichernd W 230
Durchschnittliche öffnende Geschwindigkeit m/s 1.6~2.0
Durchschnittliche schließend Geschwindigkeit 0.5~0.8
Bewertetes Operationsverfahren

opening-0.3s-closing

opening-180s-closing Öffnung



Größe und Tag:

Platte der Schaltanlage 33KV,

Schaltanlagen-Platte 630A 33KV,

Mittelspannungsmetallplattierte Schaltanlage
