Produktdetails:
|
| Veranschlagende Spannung: | Maximales 40.5KV | Veranschlagender Strom: | Maximales 2000A |
|---|---|---|---|
| ursprünglich: | Zhengzhou, China | Standards: | IEC-ISO GB |
| OEM/ODM: | Bitte Ihre CDA-Zeichnungen | Manufaktur: | KNKONG-ELECTRIC |
| Hervorheben: | Wechselstrom-Metallmittelspannungsschaltanlage,Beiliegende Mittelspannungsschaltanlage,Mittelspannungsschaltanlage 2000A |
||
General

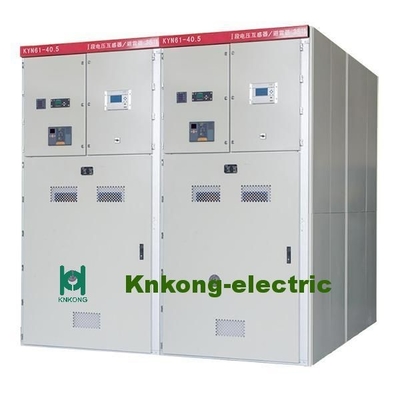

Das Hauptmerkmal gepanzerter beweglicher Metall-beiliegender Schaltanlage Wechselstroms KYN61-40.5 ist, dass das Kabinett mit einem ZN85-40.5 isolierte völlig Vakuumleistungsschalter und eine Frühlingsbetätigungsvorrichtung ausgerüstet wird und das Kabinett mit Stahlplattenspray zusammengebaut wird. Dieses verbessert die Schubkarre. Die zusammenpassende Genauigkeit mit dem Kabinett und herein und heraus Genauigkeit der Laufkatze sind sehr niedrig, und die Kompatibilität ist auch hoch. Schöner Auftritt, komplette Lösungen, sicher und zuverlässig verwenden.
Technische Daten
| Einzelteile | Einheit | Daten | |
| Spannung | KV | 40,5 | |
| Frequenz | Hz | 50 | |
| Gegenwärtig | 1250,1600,2000 | ||
| Kurzschluss-Abschaltstrom | KA | 25,31.5 | |
| Gegenwärtig machen (Spitze) | KA | 63,80 | |
| Strom der Wärmebeständigkeits-4s | KA | 25,31.5 | |
| Dynamisches gegenwärtiges (Spitze) | KA | 63,80 | |
| Isolierungs-Niveau | Widerstands-Spannung der Netzfrequenz-1min (r.m.s) | KV | 95 |
| Blitz-Antrieb-Widerstands-Spannung (Spitze) | KV | 185 | |
| Spannung der Netzfrequenz-1min über dem offenen Abstand (r.m.s) | KV | 118 | |
| Blitz-Antrieb-Widerstands-Spannung über dem offenen Abstand (Spitze) | KV | 215 | |
| Einschließungs-Schutz-Klasse |
Einschließung IP4X, Zwischen Fächern IP2X |
||
| Einschließungs-Maß (Width*Depth*Height) | Millimeter | 1400*2800*2600 1600*2800*2600 |
|
| Art des Leistungsschalters | VCB: ZN85-40.5 Leistungsschalter SF6 |
||
*Note: Auftragsschaltanlage sollte SLD (einspuriges Diagramm) vom Kunden zur Verfügung stellen
Technische Daten VS1-40.5
| Einzelteile | Einheit | Datum |
| Spannung |
KV |
40,5 |
| kurzzeitige Netzfrequenzwiderstandsspannung (1min) | 95 | |
| Blitzantriebwiderstandsspannung (Spitze) | 185 | |
| Frequenz | Hz | 50/60 |
| gegenwärtig | 1250 1600 2000 2500 4000 | |
| Kurzschlussabfallstrom | KA | 25 31,5 |
| kurzzeitiger Widerstandsstrom | 25 31,5 | |
| kurzzeitige kontinuierliche Zeit | s | 4 |
| Stossstrom | KA | 63 80 |
| schließender Strom des Kurzschlusses | 63 80 | |
| einzelner Rücken an Rückenkondensatorbankabfallstrom | 630/400 | |
| Öffnende Zeit (bewertetes Volt.) | Frau | 35~60 |
| Feierabend (bewertetes Volt.) | 50~100 | |
| Mechanische Lebensdauer | Zeiten | 20000 |
| Abschaltzeit für bewerteten kurzen Abfallstrom | s | 20 |
| Operationsspannung | V | AC110/220 DC110/220 |
| Strom der Energie Motor speichernd | W | 230 |
| Durchschnittliche öffnende Geschwindigkeit | m/s | 1.6~2.0 |
| Durchschnittliche schließend Geschwindigkeit | 0.5~0.8 | |
| Operationsverfahren |
opening-0.3s-closing opening-180s-closing Öffnung |
Elektrische Schaltanlage 33KV Knkong hat den Weltmarkt für vorbei die letzten 10 Jahre gedient.
