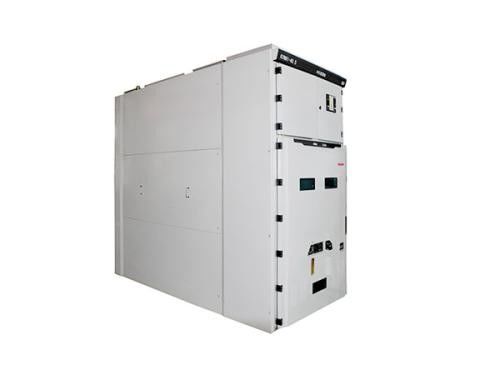

Standards
GB3906-2006 „Metall-beiliegende Schaltanlage 3~35kV Wechselstroms“
GB11022-89 „allgemeine technische Anforderungen für Hochspannungsschaltanlage“
IEC60298 „Metall-beiliegende Schaltanlage und Regeleinrichtung Wechselstroms mit Nennspannung über 1kV und unter 50kV“
DL404-97 „technische Bedingungen für die Einrichtung Innen-Wechselstrom-Hochspannungsschaltanlage“
Gebrauchsumwelt
Normale Umweltbedingungen
1. Die obere Grenze auf Umgebungstemperatur: +40℃, die unterere Grenze: -10℃ und die Tagesdurchschnitttemperatur übersteigt nicht 35℃;
2. Die Höhe übersteigt nicht 1000m;
3. Die relative Luftfeuchtigkeit des Tagesdurchschnitts ist nicht mehr als 95%, und der Monatsdurchschnitt ist nicht mehr als 90%;
4. Die Erdbebenintensität übersteigt nicht 8;
5. Der Tagesdurchschnittwert des Wasserdampfdrucks übersteigt nicht 2.2Kpa, und der Monatsdurchschnittwert übersteigt nicht 1.8kpa;
6. Es gibt kein Feuer, Explosionsgefahr, schwere Verschmutzung, chemische Korrosion und schwere Erschütterung.
Spezielle Arbeitsbedingungen
Wenn sie unter normalen Umweltbedingungen über spezifiziert hinaus verwendet werden, verhandeln der Benutzer und der Hersteller.
Technische Daten
| Einzelteile |
Einheit |
Daten |
| Spannung |
KV |
40,5 |
| Frequenz |
Hz |
50 |
| Gegenwärtig |
|
1250,1600,2000 |
| Kurzschluss-Abschaltstrom |
KA |
25,31.5 |
| Gegenwärtig machen (Spitze) |
KA |
63,80 |
| Strom der Wärmebeständigkeits-4s |
KA |
25,31.5 |
| Dynamisches gegenwärtiges (Spitze) |
KA |
63,80 |
| Isolierungs-Niveau |
Widerstands-Spannung der Netzfrequenz-1min (r.m.s) |
KV |
95 |
| Blitz-Antrieb-Widerstands-Spannung (Spitze) |
KV |
185 |
| Spannung der Netzfrequenz-1min über dem offenen Abstand (r.m.s) |
KV |
118 |
| Blitz-Antrieb-Widerstands-Spannung über dem offenen Abstand (Spitze) |
KV |
215 |
| Einschließungs-Schutz-Klasse |
|
Einschließung IP4X,
Zwischen Fächern IP2X
|
| Einschließungs-Maß (Width*Depth*Height) |
Millimeter |
1400*2800*2600
1600*2800*2600 |
| Art des Leistungsschalters |
|
VCB: ZN85-40.5
Leistungsschalter SF6 |
*Note: Auftragsschaltanlage sollte SLD (einspuriges Diagramm) vom Kunden zur Verfügung stellen
Hauptkomponenteneigenschaften:
Innenleistungsschalter des vakuumvs1-40.5
Veranschlagende Spannung: 40.5kV
Veranschlagender Strom: 630 1250 1600 2000 2500A
Veranschlagender Kurzschlussabschaltstrom: 20 25 31.5KA
Mechanische Lebensdauer: keine weniger als 20.000 Male
Technische Daten VS1-40.5
| Einzelteile |
Einheit |
Datum |
| Spannung |
KV
|
40,5 |
| kurzzeitige Netzfrequenzwiderstandsspannung (1min) |
95 |
| Blitzantriebwiderstandsspannung (Spitze) |
185 |
| Frequenz |
Hz |
50/60 |
| gegenwärtig |
|
1250 1600 2000 2500 4000 |
| Kurzschlussabfallstrom |
KA |
25 31,5 |
| kurzzeitiger Widerstandsstrom |
25 31,5 |
| kurzzeitige kontinuierliche Zeit |
s |
4 |
| Stossstrom |
KA |
63 80 |
| schließender Strom des Kurzschlusses |
63 80 |
| einzelner Rücken an Rückenkondensatorbankabfallstrom |
|
630/400 |
| Öffnende Zeit (bewertetes Volt.) |
Frau |
35~60 |
| Feierabend (bewertetes Volt.) |
50~100 |
| Mechanische Lebensdauer |
Zeiten |
20000 |
| Abschaltzeit für bewerteten kurzen Abfallstrom |
s |
20 |
| Operationsspannung |
V |
AC110/220 DC110/220 |
| Strom der Energie Motor speichernd |
W |
230 |
| Durchschnittliche öffnende Geschwindigkeit |
m/s |
1.6~2.0 |
| Durchschnittliche schließend Geschwindigkeit |
0.5~0.8 |
| Operationsverfahren |
|
opening-0.3s-closing
opening-180s-closing Öffnung
|
Elektrische Schaltanlage 33KV Knkong hat den Weltmarkt für vorbei die letzten 10 Jahre gedient.
