Produktdetails:
|
| Spannung: | 12KV-24KV | gegenwärtig: | 630A-2000A |
|---|---|---|---|
| Abschaltstrom: | 25KA | Art: | Örtlich festgelegte Art |
| ursprünglich: | Zhengzhou, CHINA | Manufaktur: | KNKONG |
| Hervorheben: | IEC-Umweltschutz VCB-Leistungsschalter,Vakuum-Leistungsschalter 24KV,Vakuum-Leistungsschalter 630A |
||

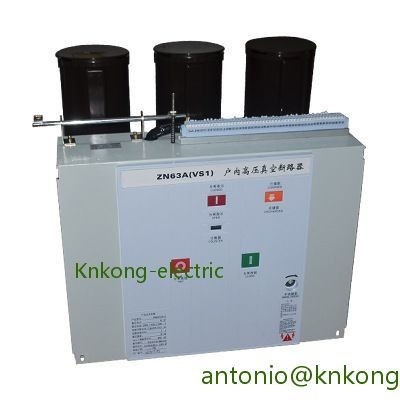

Vakuum-Leistungsschalter VS1-12 Umweltschutzart für den Innenbereich
Spannung: 12KV-24KV
Strom: 630A-2000A
Unterbrechungsstrom: 20KA-25KA
Typ: Behoben
Produktübersicht
Technische Parameter
| Nein. | Artikel | Einheit | Parameter | ||||||
| 1 | Nennspannung | KV | 12 | ||||||
| 2 | Nennfrequenz | Hz | 50/60 | ||||||
| 3 |
Bewerteter Isolationsgrad |
1min Netzfrequenz-Stehspannung (rm s) |
KV |
42 (Phase-Phase, Phase-Erde) 48 (über die Isolierstrecke) |
|||||
| Leuchtstoßspannungsfestigkeit (Spitze) |
75 (Phase-Phase, Phase-Erde) 85 (über die Isolierstrecke) |
||||||||
|
4 |
Nennstrom |
EIN |
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Bemessungskurzschlussausschaltstrom |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Bemessungskurzzeitstromfestigkeit | 20 | 25 | 31,5 | 40 | ||||
| 7 | Bemessungs-Kurzschluss-Markierungsstrom | 50 | 63 | 80 | 100 | ||||
| 8 | Bemessungs-Spitzenstromfestigkeit | 50 | 63 | 80 | 100 | ||||
| 9 | Bemessungskurzschlussdauer | S | 4 | ||||||
| 10 | Bemessungsbetriebsablauf | O-0.3sO/C-180s-O/C | |||||||
| 11 | Ausschaltzeiten des Bemessungskurzschlussstroms | Mal | 30/20 mal (40KA) | ||||||
| 12 | Mechanische Lebensdauer | Ops | 20000 | ||||||
| 13 | Nenn-Ausschaltstrom einer einzelnen Kondensatorbank |
EIN |
630 | ||||||
| 14 | Nenn-Ausschaltstrom der Back-to-Back-Kondensatorbank | 400 | |||||||
| fünfzehn | Doppelerdschluss-Ausschaltstrom | 27,4 | |||||||
| 16 | Zulässiger maximaler Kontaktabbrand |
mm |
3 | ||||||
| 17 | Abstand zwischen offenen Kontakten | 10±1 | |||||||
| 18 | Überhub | 3,5±0,5 | |||||||
| 19 | Ungleichzeitigkeit von 3-phasigem Öffnen und Schließen |
Frau
|
≤2 | ||||||
| 20 | Prelldauer des Kontaktschließens | ≤2 | |||||||
| 21 | Durchschnittliche Bruchgeschwindigkeit (Sofortbruch 6 mm) |
Frau
|
1,1±0,2 | ||||||
| 22 | Durchschnittliche Herstellungsgeschwindigkeit | 0,8±0,2 | |||||||
| 23 | Zeit nehmen |
Frau
|
100 | ||||||
| 24 | Pausenzeit | 50 | |||||||
|
25 |
Widerstand jedes Phasenhauptstromkreises |
μ Ω |
630A | 50 | |||||
| 1250A | 45 | ||||||||
| 1600A~2000A | 35 | ||||||||
| ≥2500A | 25 | ||||||||
| 26 | Prellamplitude des Kontaktbrechens | mm | ≤2 | ||||||
|
27 |
Bemessungsbetriebsspannung | Bemessungsbetriebsspannung (V)AC/DC |
V |
24* | 110 | 220 | |||
| Umfang der normalen Betriebsspannung | Öffnen: 65%-120% Nennspannung, wenn die Spannung niedriger als 30% Nennspannung ist, ist der Öffnungsvorgang nicht zulässig | ||||||||
| 28 | Nennspannung des Energiespeichermotors | V | AC110/220,DC110/220 | ||||||
| 29 | Energiespeicherzeit | S | ≤15 | ||||||
