Produktdetails:
|
| normale Spannung: | 12-24KV | normaler Strom: | 630-2000A |
|---|---|---|---|
| Brechen: | maximales 25KA | Art: | zurücknehmbar/örtlich festgelegt |
| Vorlage: | Zhengzhou, CHINA | Manufaktur: | KNKONG-ELECTRIC |
| Hervorheben: | Eingebetteter Pole-Vakuumleistungsschalter,Vakuum-2000A DC-Leistungsschalter modular,25KA reparierte DC-Leistungsschalter |
||

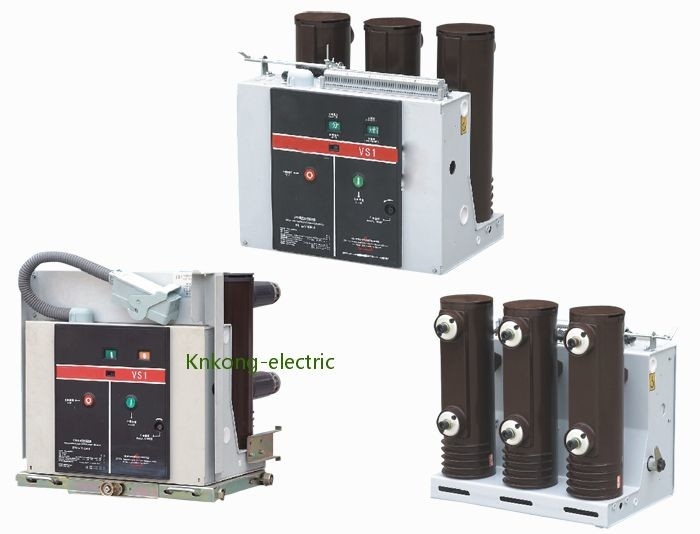

Eingebettete Pole Art Vakuumleistungsschalter VS1 Reihe durch Modularbauweise Soem verfügbar
Spannung: 12-24KV
Gegenwärtig: 630-2000A
Abschaltstrom: MAX 25KA
Art: zurücknehmbar/geregelt
Produktübersicht
Unser Leistungsschalter des Vakuum VS1 wurde unabhängig durch Knkong-elektrisches entwickelt.
Sein leistungsstarker Bremspuffer kann erheblich verringern übertreiben und der neu eingebundene Umfang, der durch den beweglichen Kontakt des Leistungsschalters des Vakuum VS1 während des Brechens verursacht wird, und zu vermeiden übertreiben Sie vom beweglichen Kontakt, der teilweise Ermüdung und Haltbarkeit der Vakuumunterbrecherbälge verursacht.
Technische Parameter
| Nein. | Einzelteil | Einheit | Parameter | ||||||
| 1 | Nennspannung | KV | 12 | ||||||
| 2 | Bewertete Frequenz | Hz | 50/60 | ||||||
| 3 |
Bewertetes Isolierungsniveau |
Widerstandsspannung der Netzfrequenz 1min (R.M. s) |
KV |
42 (Phase-zuphase, Phase-zuerde) 48 (über der Trennstrecke) |
|||||
| Antriebwiderstandsspannung (Spitze) beleuchten |
75 (Phase-zuphase, Phase-zuerde) 85 (über der Trennstrecke) |
||||||||
|
4 |
Nennstrom |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Bewerteter Kurzschlussabschaltstrom |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Bewerteter kurzzeitiger Widerstandsstrom | 20 | 25 | 31,5 | 40 | ||||
| 7 | Bewerteter Kurzschlussmarkierungsstrom | 50 | 63 | 80 | 100 | ||||
| 8 | Bewerteter Stossstrom | 50 | 63 | 80 | 100 | ||||
| 9 | Bewertete Dauer des Kurzschlusses | s | 4 | ||||||
| 10 | Bewerteter Betriebsablauf | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Brechen von Zeiten des bewerteten Kurzschlussstroms | Zeiten | 30/20 Zeiten (40KA) | ||||||
| 12 | Mechanische Ausdauer | Ops | 20000 | ||||||
| 13 | Bewerteter einzelner Kondensatorbankabschaltstrom |
|
630 | ||||||
| 14 | Bewerteter Rücken an Rückenkondensatorbankabschaltstrom | 400 | |||||||
| 15 | Doppel-Erdstörungsabschaltstrom | 27,4 | |||||||
| 16 | Zulässiger maximaler Kontaktabbrand |
Millimeter |
3 | ||||||
| 17 | Freigabe zwischen offenen Kontakten | 10±1 | |||||||
| 18 | Über Anschlag | 3.5±0.5 | |||||||
| 19 | Nicht-Gleichzeitigkeit des 3-phasigen Öffnens und des Schließens |
Frau
|
≤2 | ||||||
| 20 | Prallen Sie Dauer des Kontaktschließens auf | ≤2 | |||||||
| 21 | Durchschnittliche brechende Geschwindigkeit (Augenblick, der 6mm bricht) |
m/s
|
1.1±0.2 | ||||||
| 22 | Durchschnittliche Herstellungsgeschwindigkeit | 0.8±0.2 | |||||||
| 23 | Herstellung von Zeit |
Frau
|
≤100 | ||||||
| 24 | Brechen von Zeit | ≤50 | |||||||
|
25 |
Widerstand jedes Phasenhauptstromkreises |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontakt, der Schlagumfang bricht | Millimeter | ≤2 | ||||||
|
27 |
Bewertete Funktionierenspannung | Bewertete Funktionierenspannung (V) AC/DC |
V |
24* | 110 | 220 | |||
| Bereich der Normalbetriebspannung | Öffnung: 65%-120% wird die Nennspannung, falls die Spannung niedriger als 30% Nennspannung ist, Operation öffnend nicht erlaubt | ||||||||
| 28 | Nennspannung des Energiespeichermotors | V | AC110/220, DC110/220 | ||||||
| 29 | EnergieLagerzeit | S | ≤15 | ||||||
