Produktdetails:
|
| Unter Verwendung der Spannung: | 12-24KV | Betriebsstrom: | 630A 1250A 2000A |
|---|---|---|---|
| Ausschaltvermögen: | maximales 20KA | Art: | zurücknehmbar |
| Vorlage: | China | Manufaktur: | KNKONG-ELECTRIC |
| Hervorheben: | Zurücknehmbarer modularer VCB-Leistungsschalter,20KA,das VCB-Leistungsschalter bricht |
||

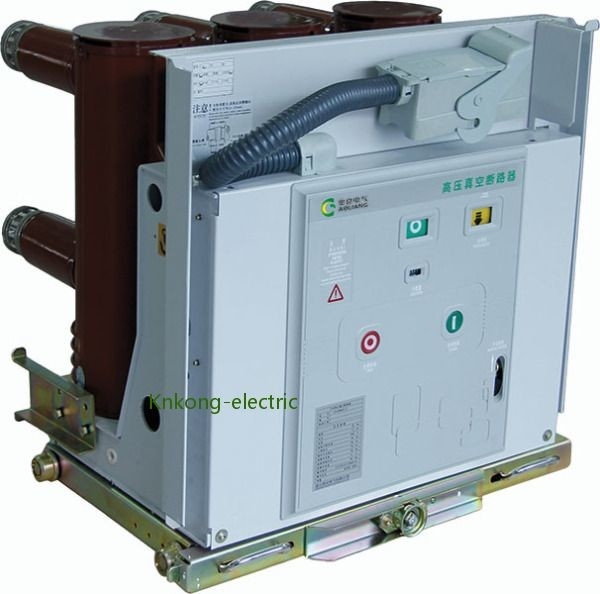

20KA, das wechselnde zurücknehmbare fest-Siegelreihen des pfostens VCB 12KV VS1 bricht
Spannung: 12-24 KV
Gegenwärtig: 630-1250A-2000A
Abschaltstrom: maximales 20KA
Art: zurücknehmbar
Produktübersicht
Sekundärstromkreis
Die SekundärSteuerkreiskarte des Knkong-elektrischen Leistungsschalters der Reihe VS1 Vakuumverwendet eine Modularbauweise. Die elektrische Verbindung der Maschine benutzt hochwertige Selbstschnallenstecker, die für Ersatz bequem sind und zuverlässige Operation der elektrischen Verbindung sicherstellen.
Leistungsstarker Ölpuffer
Der leistungsstarke brechende Puffer kann den Umfang von übertreiben und die Frühlingsrückseite erheblich verringern, die durch den beweglichen Kontakt des Leistungsschalters des Vakuum VS1 während des Brechens erzeugt wird, und zu vermeiden übertreiben Sie vom beweglichen Kontakt, der zu teilweise Ermüdung des Vakuumunterbrechers führt, brüllt Verlust der mechanischen Haltbarkeit. Mit der Abnahme des neu eingebundenen Umfanges des beweglichen Kontaktes, ist das Neuzündungsphänomen nicht im Test der geschalteten Kondensatorbank gefunden worden.
Technische Parameter
| Nein. | Einzelteil | Einheit | Parameter | ||||||
| 1 | Nennspannung | KV | 12 | ||||||
| 2 | Bewertete Frequenz | Hz | 50/60 | ||||||
| 3 |
Bewertetes Isolierungsniveau |
Widerstandsspannung der Netzfrequenz 1min (R.M. s) |
KV |
42 (Phase-zuphase, Phase-zuerde) 48 (über der Trennstrecke) |
|||||
| Antriebwiderstandsspannung (Spitze) beleuchten |
75 (Phase-zuphase, Phase-zuerde) 85 (über der Trennstrecke) |
||||||||
|
4 |
Nennstrom |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Bewerteter Kurzschlussabschaltstrom |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Bewerteter kurzzeitiger Widerstandsstrom | 20 | 25 | 31,5 | 40 | ||||
| 7 | Bewerteter Kurzschlussmarkierungsstrom | 50 | 63 | 80 | 100 | ||||
| 8 | Bewerteter Stossstrom | 50 | 63 | 80 | 100 | ||||
| 9 | Bewertete Dauer des Kurzschlusses | s | 4 | ||||||
| 10 | Bewerteter Betriebsablauf | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Brechen von Zeiten des bewerteten Kurzschlussstroms | Zeiten | 30/20 Zeiten (40KA) | ||||||
| 12 | Mechanische Ausdauer | Ops | 20000 | ||||||
| 13 | Bewerteter einzelner Kondensatorbankabschaltstrom |
|
630 | ||||||
| 14 | Bewerteter Rücken an Rückenkondensatorbankabschaltstrom | 400 | |||||||
| 15 | Doppel-Erdstörungsabschaltstrom | 27,4 | |||||||
| 16 | Zulässiger maximaler Kontaktabbrand |
Millimeter |
3 | ||||||
| 17 | Freigabe zwischen offenen Kontakten | 10±1 | |||||||
| 18 | Über Anschlag | 3.5±0.5 | |||||||
| 19 | Nicht-Gleichzeitigkeit des 3-phasigen Öffnens und des Schließens |
Frau
|
≤2 | ||||||
| 20 | Prallen Sie Dauer des Kontaktschließens auf | ≤2 | |||||||
| 21 | Durchschnittliche brechende Geschwindigkeit (Augenblick, der 6mm bricht) |
m/s
|
1.1±0.2 | ||||||
| 22 | Durchschnittliche Herstellungsgeschwindigkeit | 0.8±0.2 | |||||||
| 23 | Herstellung von Zeit |
Frau
|
≤100 | ||||||
| 24 | Brechen von Zeit | ≤50 | |||||||
|
25 |
Widerstand jedes Phasenhauptstromkreises |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontakt, der Schlagumfang bricht | Millimeter | ≤2 | ||||||
|
27 |
Bewertete Funktionierenspannung | Bewertete Funktionierenspannung (V) AC/DC |
V |
24* | 110 | 220 | |||
| Bereich der Normalbetriebspannung | Öffnung: 65%-120% wird die Nennspannung, falls die Spannung niedriger als 30% Nennspannung ist, Operation öffnend nicht erlaubt | ||||||||
| 28 | Nennspannung des Energiespeichermotors | V | AC110/220, DC110/220 | ||||||
| 29 | EnergieLagerzeit | S | ≤15 | ||||||
