Produktdetails:
|
| Normale Spannung: | 12KV | Normaler Strom: | 630-2000A |
|---|---|---|---|
| Abschaltstrom: | 20-25KA | Art: | zurücknehmbar |
| Vorlage: | China | Manufaktur: | KNKONG-ELECTRIC |
| Hervorheben: | Zurücknehmbarer Vakuumleistungsschalter,Leistungsschalter des Vakuum12kv,25KA modularisierte Vakuumleistungsschalter |
||

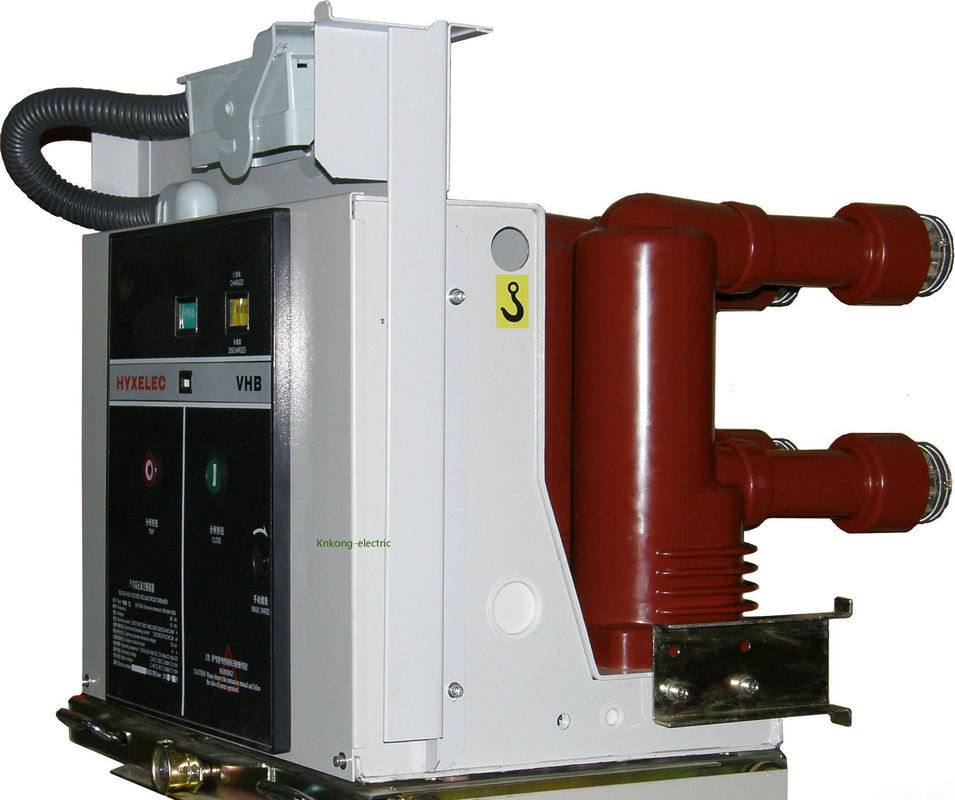

Modularisierter Mechanismus VS1 12KV zurücknehmbarer Vakuumleistungsschalter
Spannung: 12KV
Gegenwärtig: 630-2000A
Abschaltstrom: 20KA
Art: zurücknehmbar
Produktübersicht
Leistungsschalter der Reihe VS1 werden vollständig unabhängig durch Knkong entwickelt. Der modulare Mechanismus macht die Installation, Wartung, Prüfung und Operation einfacher. Verglichen mit traditionellen Leistungsschaltern, hat er stabilere Operation, höhere Sicherheit und längere Nutzungsdauer. Er kann den Anwendungsbedarf von Kunden in den 12kV und 24kV Kraftübertragung und Verteilersystemen erfüllen und ist im elektrischen Strom, in der Energie, in der Erdölchemikalie, in der Metallurgie, in der Herstellung, im Transport, im Bau, im Umweltschutz und in anderen Industrien weitverbreitet.
Normale Betriebsbedingung
| Höhe | ≤1000m | |
| Umgebende Temperatur | Maximal | +40℃ |
| Minute | -15℃ | |
|
Umgebende Feuchtigkeit: Maximale durchschnittliche Feuchtigkeit |
24 Stunden ≤95% | |
| 1-monatiges ≤90% | ||
| Maximaler Wasserdampfdruck | 24 Stunden ≤2.2kpa | |
| 1-monatiges ≤1.8kpa | ||
Sonderbetriebsbedingung
Technische Parameter
| Nein. | Einzelteil | Einheit | Parameter | ||||||
| 1 | Nennspannung | KV | 12 | ||||||
| 2 | Bewertete Frequenz | Hz | 50/60 | ||||||
| 3 |
Bewertetes Isolierungsniveau |
Widerstandsspannung der Netzfrequenz 1min (R.M. s) |
KV |
42 (Phase-zuphase, Phase-zuerde) 48 (über der Trennstrecke) |
|||||
| Antriebwiderstandsspannung (Spitze) beleuchten |
75 (Phase-zuphase, Phase-zuerde) 85 (über der Trennstrecke) |
||||||||
|
4 |
Nennstrom |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Bewerteter Kurzschlussabschaltstrom |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Bewerteter kurzzeitiger Widerstandsstrom | 20 | 25 | 31,5 | 40 | ||||
| 7 | Bewerteter Kurzschlussmarkierungsstrom | 50 | 63 | 80 | 100 | ||||
| 8 | Bewerteter Stossstrom | 50 | 63 | 80 | 100 | ||||
| 9 | Bewertete Dauer des Kurzschlusses | s | 4 | ||||||
| 10 | Bewerteter Betriebsablauf | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Brechen von Zeiten des bewerteten Kurzschlussstroms | Zeiten | 30/20 Zeiten (40KA) | ||||||
| 12 | Mechanische Ausdauer | Ops | 20000 | ||||||
| 13 | Bewerteter einzelner Kondensatorbankabschaltstrom |
|
630 | ||||||
| 14 | Bewerteter Rücken an Rückenkondensatorbankabschaltstrom | 400 | |||||||
| 15 | Doppel-Erdstörungsabschaltstrom | 27,4 | |||||||
| 16 | Zulässiger maximaler Kontaktabbrand |
Millimeter |
3 | ||||||
| 17 | Freigabe zwischen offenen Kontakten | 10±1 | |||||||
| 18 | Über Anschlag | 3.5±0.5 | |||||||
| 19 | Nicht-Gleichzeitigkeit des 3-phasigen Öffnens und des Schließens |
Frau
|
≤2 | ||||||
| 20 | Prallen Sie Dauer des Kontaktschließens auf | ≤2 | |||||||
| 21 | Durchschnittliche brechende Geschwindigkeit (Augenblick, der 6mm bricht) |
m/s
|
1.1±0.2 | ||||||
| 22 | Durchschnittliche Herstellungsgeschwindigkeit | 0.8±0.2 | |||||||
| 23 | Herstellung von Zeit |
Frau
|
≤100 | ||||||
| 24 | Brechen von Zeit | ≤50 | |||||||
|
25 |
Widerstand jedes Phasenhauptstromkreises |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontakt, der Schlagumfang bricht | Millimeter | ≤2 | ||||||
|
27 |
Bewertete Funktionierenspannung | Bewertete Funktionierenspannung (V) AC/DC |
V |
24* | 110 | 220 | |||
| Bereich der Normalbetriebspannung | Öffnung: 65%-120% wird die Nennspannung, falls die Spannung niedriger als 30% Nennspannung ist, Operation öffnend nicht erlaubt | ||||||||
| 28 | Nennspannung des Energiespeichermotors | V | AC110/220, DC110/220 | ||||||
| 29 | EnergieLagerzeit | S | ≤15 | ||||||
