Produktdetails:
|
| Spannung: | 12kV | Gegenwärtig: | 630-2000A |
|---|---|---|---|
| Abschaltstrom: | 20-25KA | Art: | Zurücknehmbar |
| Vorlage: | CHINA | Manufaktur: | KNKONG |
| Hervorheben: | Zurücknehmbarer Leistungsschalter,Modularisierter Leistungsschalter 12KV,zurücknehmbarer Leistungsschalter 2000A |
||

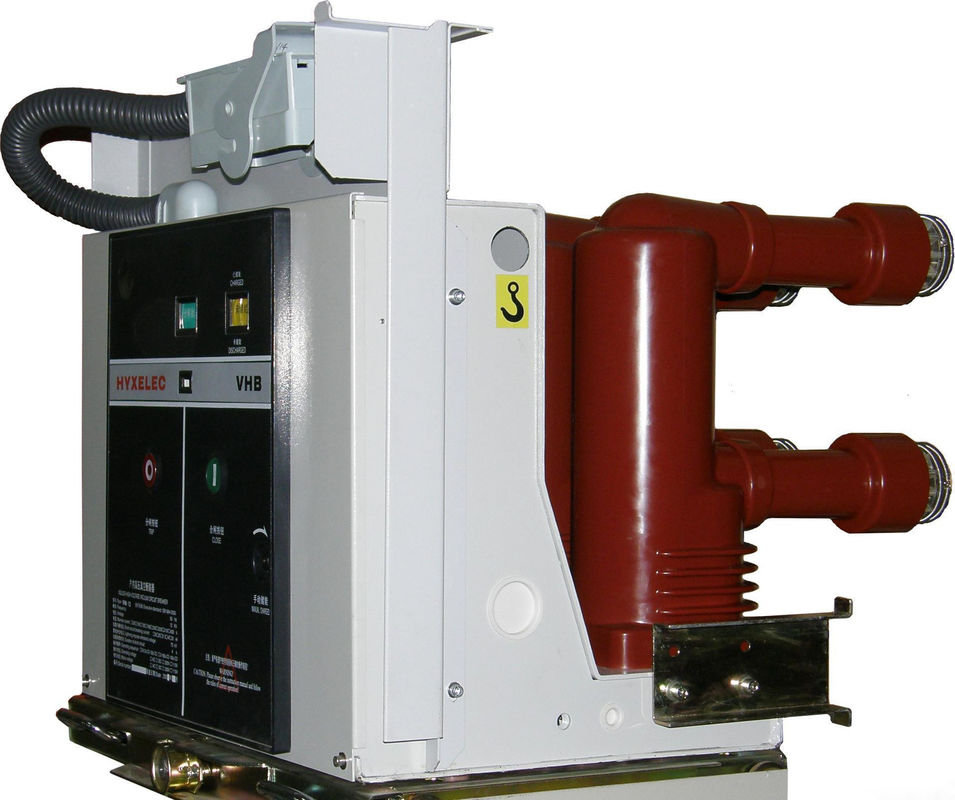

Zurücknehmbarer Leistungsschalter 12KV 630-2000A des Vakuumvs1-12
Spannung: 12KV
Gegenwärtig: 2000A
Abschaltstrom: 20KA
Art: zurücknehmbar
Produktübersicht
VS1-Series Leistungsschalter sind unabhängig entwickelt durch Knkong basierten auf dem modernen Konzept des Entwurfes komplettes; es nimmt einen modularisierten Mechanismus an, der für Installation, Wartung, Prüfung und Operation einfach ist. Verglichen mit herkömmlichem Leistungsschalter VS1. es kennzeichnet höhere Operationsstabilität, höhere Sicherheit und ausgedehnte Nutzungsdauer. Das Produkt kann Kundennachfrageanwendung in 12kv und 24kV zufriedenstellen Kraftübertragung und Verteilersysteme, die weitgehend in solchen Industrien als Energie, Energie, petrochemische Technik, Metallurgie, Fertigung, Verkehr, Gebäude und Umweltschutz sowie Großunternehmen und nationale Schlüsselprojekte angewendet wird
Normale Betriebsbedingung
| Höhe | ≤1000m | |
| Umgebende Temperatur | Maximal | +40℃ |
| Minute | -15℃ | |
|
Umgebende Feuchtigkeit: Maximale durchschnittliche Feuchtigkeit |
24 Stunden ≤95% | |
| 1-monatiges ≤90% | ||
| Maximaler Wasserdampfdruck | 24 Stunden ≤2.2kpa | |
| 1-monatiges ≤1.8kpa | ||
Sonderbetriebsbedingung
Technische Parameter
| Nein. | Einzelteil | Einheit | Parameter | ||||||
| 1 | Nennspannung | KV | 12 | ||||||
| 2 | Bewertete Frequenz | Hz | 50/60 | ||||||
| 3 |
Bewertetes Isolierungsniveau |
Widerstandsspannung der Netzfrequenz 1min (R.M. s) |
KV |
42 (Phase-zuphase, Phase-zuerde) 48 (über der Trennstrecke) |
|||||
| Antriebwiderstandsspannung (Spitze) beleuchten |
75 (Phase-zuphase, Phase-zuerde) 85 (über der Trennstrecke) |
||||||||
|
4 |
Nennstrom |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Bewerteter Kurzschlussabschaltstrom |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Bewerteter kurzzeitiger Widerstandsstrom | 20 | 25 | 31,5 | 40 | ||||
| 7 | Bewerteter Kurzschlussmarkierungsstrom | 50 | 63 | 80 | 100 | ||||
| 8 | Bewerteter Stossstrom | 50 | 63 | 80 | 100 | ||||
| 9 | Bewertete Dauer des Kurzschlusses | s | 4 | ||||||
| 10 | Bewerteter Betriebsablauf | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Brechen von Zeiten des bewerteten Kurzschlussstroms | Zeiten | 30/20 Zeiten (40KA) | ||||||
| 12 | Mechanische Ausdauer | Ops | 20000 | ||||||
| 13 | Bewerteter einzelner Kondensatorbankabschaltstrom |
|
630 | ||||||
| 14 | Bewerteter Rücken an Rückenkondensatorbankabschaltstrom | 400 | |||||||
| 15 | Doppel-Erdstörungsabschaltstrom | 27,4 | |||||||
| 16 | Zulässiger maximaler Kontaktabbrand |
Millimeter |
3 | ||||||
| 17 | Freigabe zwischen offenen Kontakten | 10±1 | |||||||
| 18 | Über Anschlag | 3.5±0.5 | |||||||
| 19 | Nicht-Gleichzeitigkeit des 3-phasigen Öffnens und des Schließens |
Frau
|
≤2 | ||||||
| 20 | Prallen Sie Dauer des Kontaktschließens auf | ≤2 | |||||||
| 21 | Durchschnittliche brechende Geschwindigkeit (Augenblick, der 6mm bricht) |
m/s
|
1.1±0.2 | ||||||
| 22 | Durchschnittliche Herstellungsgeschwindigkeit | 0.8±0.2 | |||||||
| 23 | Herstellung von Zeit |
Frau
|
≤100 | ||||||
| 24 | Brechen von Zeit | ≤50 | |||||||
|
25 |
Widerstand jedes Phasenhauptstromkreises |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontakt, der Schlagumfang bricht | Millimeter | ≤2 | ||||||
|
27 |
Bewertete Funktionierenspannung | Bewertete Funktionierenspannung (V) AC/DC |
V |
24* | 110 | 220 | |||
| Bereich der Normalbetriebspannung | Öffnung: 65%-120% wird die Nennspannung, falls die Spannung niedriger als 30% Nennspannung ist, Operation öffnend nicht erlaubt | ||||||||
| 28 | Nennspannung des Energiespeichermotors | V | AC110/220, DC110/220 | ||||||
| 29 | EnergieLagerzeit | S | ≤15 | ||||||
Operationssicherheit
Mit anti--maloperation Blockierungsschutz können diese Leistungsschalter, arbeitend in den Schaltanlagenkabinetten, „des Fünfschutzes“ des Schutzes der persönlichen Sicherheit eines Betreibers verwirklichen Ineinander greifenfunktionen, die malapert Vermeidung und die Maximierung.
Nur wenn der Leistungsschalter und der Mit Erde bedecken Schalter in der getrennten Position sind, kann der LKW des Leistungsschalters wird stark beansprucht in die Service-Position von der Testposition
Der Leistungsschalter kann geschlossen werden nur wenn in der Service-/Testposition.
Mit dem Leistungsschalter schloss seinen LKW kann nicht herein stark beansprucht werden oder heraus stark beansprucht werden, der verwirklicht werden kann, nur wenn der Leistungsschalter in der getrennten Position ist.
Der Leistungsschalter in einer geschlossenen Position kann nicht heraus von der Service-Position in die Testposition stark beansprucht werden.
Der Leistungsschalter kann nicht geschlossen sein, während es herein stark beansprucht wird.
Wenn der Leistungsschalter geschlossen ist, wenn das schließend Signal entferntes fristgerechtes sein nicht kann, schneidet der interne Antireisesteuerstromkreis den schließend Stromkreis ab, um mehrfaches reclosing zu verhindern (optional).
Wenn die elektrische schließend Aussperrung vorgewählt wird, ist der Leistungsschalter nicht imstande geschlossen zu werden, wenn der Sekundärstromkreis Energie zur Verfügung stellen nicht kann, oder die bereitgestellte Energie den Normalbetrieb des Blockierungselektromagneten treffen nicht kann (optional).
