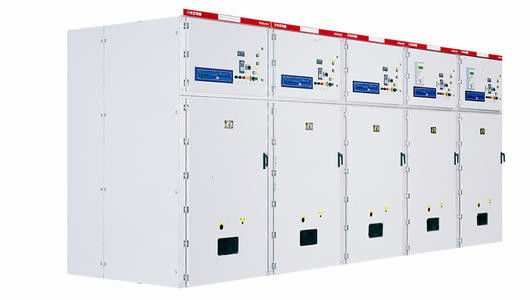

3 Schaltanlagen-Platte Phasen-GE-Mittelspannungsschaltanlage-2000A Millivolt

3 Schaltanlagen-Platte Phasen-GE-Mittelspannungsschaltanlage-2000A Millivolt
3 Schaltanlagen-Platte Phasen-GE-Mittelspannungsschaltanlage-2000A Millivolt

Großes Bild :  3 Schaltanlagen-Platte Phasen-GE-Mittelspannungsschaltanlage-2000A Millivolt

Produktdetails:
Herkunftsort: China
Markenname: KNKONG
Zertifizierung: GB,ISO IEC
Modellnummer: KYN61A-40.5KV
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: USD 6000-15000
Verpackung Informationen: Standardexport-Verpacken
Lieferzeit: 15 Werktage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 50 Einheiten/Monat
Kontakt

3 Schaltanlagen-Platte Phasen-GE-Mittelspannungsschaltanlage-2000A Millivolt

Beschreibung
Spannung: 40.5kV Gegenwärtig: 2000A
Frequenz: 50/60Hz Standards: IEC ISO GB
OEM/ODM: Verfügbar Manufaktur: KNKONG
Markieren:

elektrische Mittelspannungsschaltanlage Schneiders

,

Schaltanlagen-Platte 2000A Millivolt

,

GE-Mittelspannungsschaltanlage

Iec-ISO GB KNKONG-ELECTRIC SCHALTANLAGEN-40.5KV 2000A KYN61 elektrische Platte

Gremium der Schaltanlage 33KV, gekapseltes Millivolt-Schaltanlagenmacht-Schaltanlagengremium

KYN61-40.5KV Mittelspannungsschaltanlage,
Knkong/ABB/Schneider VCB
40.5KV, 3-phasig, Wechselstrom 50/60Hz
Kompletter ISO-Iec-Standard
Für des Plan- und Planplan(Federzeichnung der einzelnen Zeile) Services der Entwurfsschaltanlage SLD Untersuchung bitte durch E-Mail.
Erkundigen Sie sich

Produkteinführung

KYN61-40.5 (Z) bezieht sich den auf gepanzerten entfernbaren Wechselstrom, den Metall-beiliegende Schaltanlage (bezog im folgenden sich als die Schaltanlage) ein Dreiphasen-Wechselstrom 50Hz ist, Innenganzen satz der Nennspannung 40.5kV von der Netzverteilungsausrüstung. Wie die Kraftwerke, Nebenstellen und industrielle und Bergbauunternehmen, zum der elektrischen Energie, es zu empfangen und zu verteilen Stromkreise steuern, schützen und ermitteln können und in den Plätzen mit häufigen Operationen auch verwendet werden können.

Anwendungsbereich
Gepanzerte zentrale Schaltanlage des Metall KYN61-40.5 ist entsprechend der gepanzertes Metallbeiliegenden Schaltanlage in GB3906-2006 entworfen. Es ist für Dreiphasen-Wechselstrom-Stromnetz mit Nennspannung von 40.5kV und bewerteter Frequenz von 50Hz passend. Es wird verwendet, um elektrische Energie und Steuerung zu empfangen und zu verteilen, Stromkreise zu schützen und zu ermitteln. Zusätzlich zum Sein weitverbreitet in den allgemeinen Stromnetzen, kann es in den häufigen Operationen auch verwendet werden. Platz.


Unter Verwendung der Umwelt:

a) Lufttemperatur: -25℃~+40℃

b) Feuchtigkeit: Monatsfeuchtigkeit 95%; Tägliche Feuchtigkeit 90%.

c) Höhe nicht mehr als 2500m

d) Luft nicht anscheinend verunreinigt durch ätzendes und brennbares Gas, Dampf, etc.

e) Keine häufige heftige Erschütterung



Technische Daten

Einzelteile Einheit Daten
Spannung KV 40,5
Frequenz Hz 50
Gegenwärtig 1250,1600,2000
Kurzschluss-Abschaltstrom KA 25,31.5
Gegenwärtig machen (Spitze) KA 63,80
Strom der Wärmebeständigkeits-4s KA 25,31.5
Dynamisches gegenwärtiges (Spitze) KA 63,80
Isolierungs-Niveau Widerstands-Spannung der Netzfrequenz-1min (r.m.s) KV 95
Blitz-Antrieb-Widerstands-Spannung (Spitze) KV 185
Spannung der Netzfrequenz-1min über dem offenen Abstand (r.m.s) KV 118
Blitz-Antrieb-Widerstands-Spannung über dem offenen Abstand (Spitze) KV 215
Einschließungs-Schutz-Klasse

Einschließung IP4X,

Zwischen Fächern IP2X
Einschließungs-Maß (Width*Depth*Height) Millimeter 1400*2800*2600
1600*2800*2600
Art des Leistungsschalters   VCB: ZN85-40.5
Leistungsschalter SF6

*Note: Auftragsschaltanlage sollte SLD (einspuriges Diagramm) vom Kunden zur Verfügung stellen





Hauptkomponenteneigenschaften:



Innenleistungsschalter des vakuumvs1-40.5

Veranschlagende Spannung: 40.5kV

Veranschlagender Strom: 630 1250 1600 2000 2500A

Veranschlagender Kurzschlussabschaltstrom: 20 25 31.5KA

Mechanische Lebensdauer: keine weniger als 20.000 Male



Technische Daten VS1-40.5

Einzelteile Einheit Datum
Spannung



KV

 40,5
kurzzeitige Netzfrequenzwiderstandsspannung (1min) 95
Blitzantriebwiderstandsspannung (Spitze) 185
Frequenz Hz 50/60
gegenwärtig 1250 1600 2000 2500 4000
Kurzschlussabfallstrom KA 25 31,5
kurzzeitiger Widerstandsstrom 25 31,5
kurzzeitige kontinuierliche Zeit s 4
Stossstrom KA 63 80
schließender Strom des Kurzschlusses 63 80
einzelner Rücken an Rückenkondensatorbankabfallstrom 630/400
Öffnende Zeit (bewertetes Volt.) Frau 35~60
Feierabend (bewertetes Volt.) 50~100
Mechanische Lebensdauer Zeiten 20000
Abschaltzeit für bewerteten kurzen Abfallstrom s 20
Operationsspannung V AC110/220 DC110/220
Strom der Energie Motor speichernd W 230
Durchschnittliche öffnende Geschwindigkeit m/s 1.6~2.0
Durchschnittliche schließend Geschwindigkeit 0.5~0.8
Operationsverfahren

opening-0.3s-closing

opening-180s-closing Öffnung


Elektrische Schaltanlage 33KV Knkong hat den Weltmarkt für vorbei die letzten 10 Jahre gedient.

3 Schaltanlagen-Platte Phasen-GE-Mittelspannungsschaltanlage-2000A Millivolt 0

3 Schaltanlagen-Platte Phasen-GE-Mittelspannungsschaltanlage-2000A Millivolt 1

Größe und Tag:

Platte der Schaltanlage 33KV,

Schaltanlagen-Platte 630A 33KV,

Mittelspannungsmetallplattierte Schaltanlage
