Produktdetails:
|
| Spannung: | 12kV | Gegenwärtig: | 1250A |
|---|---|---|---|
| Abschaltstrom: | 25kA | Art: | Geregelt |
| Standard: | GB, IEC, ISO | Manufaktur: | KNKONG |
| Hervorheben: | Leistungsschalter 12KV 1250A Vcb,Eingebetteter elektrischer Vcb Leistungsschalter Polen,Innen-Vcb Leistungsschalter 1250A |
||

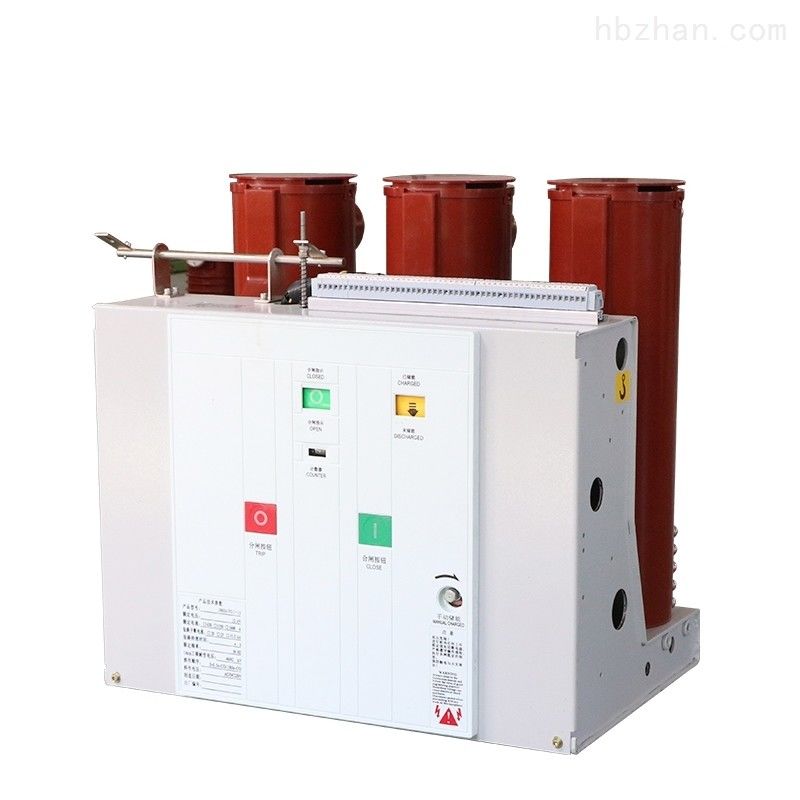

12KV 1250A Innen-VCB VS1-12 reparierte Art die 205 Phase, die Vakuumleistungsschalter sperrt
Spannung: 12KV
Gegenwärtig: 1250A
Abschaltstrom: 20KA
Art: Geregelt
Produktübersicht
VS1-Series bettete Pfosten ein. Vakuumleistungsschalter sind- auf 12kV, Dreiphasen-Innenschaltanlage Wechselstroms 50Hz anwendbar und können als Schutz und Steuergeräte für industrielle und Bergbaueinrichtungstransformator-Nebenstellenausrüstung dienen. Mit modularem und Unabhängigrahmenentwurf für ihre Frühlingsbetätigungsvorrichtungen, können VS1-Series Leistungsschalter mit KYN28- 12(24) Mittelsatz und örtlich festgelegter Schaltanlage funktionieren. Diese Leistungsschalter sind abhängig von Festeinbau und Versammlung mit dem LKW als Handkarreneinheit
Der Leistungsschalter der Reihe VS1 nimmt einen modularen Mechanismus an, der für Installation, Wartung, Prüfung und Operation bequem ist. Verglichen mit traditionellen Leistungsschaltern. Er hat höhere Betriebsstabilität, höhere Sicherheit und längere Nutzungsdauer. Die Produkte können die Anwendungen der Kunden in den 12kV und 24kV Kraftübertragung und Verteilersystemen, wie elektrischem Strom, Energie, Erdölchemikalie, Metallurgie, Herstellung, Transport, Bau, Umweltschutz und anderen Industrien zufriedenstellen.
Technische Parameter
| Nein. | Einzelteil | Einheit | Parameter | ||||||
| 1 | Nennspannung | KV | 12 | ||||||
| 2 | Bewertete Frequenz | Hz | 50/60 | ||||||
| 3 |
Bewertetes Isolierungsniveau |
Widerstandsspannung der Netzfrequenz 1min (R.M. s) |
KV |
42 (Phase-zuphase, Phase-zuerde) 48 (über der Trennstrecke) |
|||||
| Antriebwiderstandsspannung (Spitze) beleuchten |
75 (Phase-zuphase, Phase-zuerde) 85 (über der Trennstrecke) |
||||||||
|
4 |
Nennstrom |
|
630 | 630 | 1250 | 1600 | |||
| 1250 | 1250 | 1600 | 2000 | ||||||
| 2000 | 2500 | ||||||||
| 2500 | 3150 | ||||||||
| 4000 | |||||||||
| 5 | Bewerteter Kurzschlussabschaltstrom |
KA |
20 | 25 | 31,5 | 40 | |||
| 6 | Bewerteter kurzzeitiger Widerstandsstrom | 20 | 25 | 31,5 | 40 | ||||
| 7 | Bewerteter Kurzschlussmarkierungsstrom | 50 | 63 | 80 | 100 | ||||
| 8 | Bewerteter Stossstrom | 50 | 63 | 80 | 100 | ||||
| 9 | Bewertete Dauer des Kurzschlusses | s | 4 | ||||||
| 10 | Bewerteter Betriebsablauf | O-0.3s-O/C-180s-O/C | |||||||
| 11 | Brechen von Zeiten des bewerteten Kurzschlussstroms | Zeiten | 30/20 Zeiten (40KA) | ||||||
| 12 | Mechanische Ausdauer | Ops | 20000 | ||||||
| 13 | Bewerteter einzelner Kondensatorbankabschaltstrom |
|
630 | ||||||
| 14 | Bewerteter Rücken an Rückenkondensatorbankabschaltstrom | 400 | |||||||
| 15 | Doppel-Erdstörungsabschaltstrom | 27,4 | |||||||
| 16 | Zulässiger maximaler Kontaktabbrand |
Millimeter |
3 | ||||||
| 17 | Freigabe zwischen offenen Kontakten | 10±1 | |||||||
| 18 | Über Anschlag | 3.5±0.5 | |||||||
| 19 | Nicht-Gleichzeitigkeit des 3-phasigen Öffnens und des Schließens |
Frau
|
≤2 | ||||||
| 20 | Prallen Sie Dauer des Kontaktschließens auf | ≤2 | |||||||
| 21 | Durchschnittliche brechende Geschwindigkeit (Augenblick, der 6mm bricht) |
m/s
|
1.1±0.2 | ||||||
| 22 | Durchschnittliche Herstellungsgeschwindigkeit | 0.8±0.2 | |||||||
| 23 | Herstellung von Zeit |
Frau
|
≤100 | ||||||
| 24 | Brechen von Zeit | ≤50 | |||||||
|
25 |
Widerstand jedes Phasenhauptstromkreises |
μ Ω |
630A | ≤50 | |||||
| 1250A | ≤45 | ||||||||
| 1600A~2000A | ≤35 | ||||||||
| ≥2500A | ≤25 | ||||||||
| 26 | Kontakt, der Schlagumfang bricht | Millimeter | ≤2 | ||||||
|
27 |
Bewertete Funktionierenspannung | Bewertete Funktionierenspannung (V) AC/DC |
V |
24* | 110 | 220 | |||
| Bereich der Normalbetriebspannung | Öffnung: 65%-120% wird die Nennspannung, falls die Spannung niedriger als 30% Nennspannung ist, Operation öffnend nicht erlaubt | ||||||||
| 28 | Nennspannung des Energiespeichermotors | V | AC110/220, DC110/220 | ||||||
| 29 | EnergieLagerzeit | S | ≤15 | ||||||
