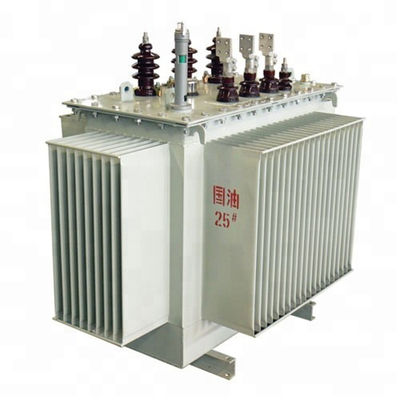

Volle ölgeschützte Hochspannungssiegelenergie Transformer10KV/0.4KV 30-1600KVA 50/60Hz des Transformator-S13
Produkteinführung
Das S13 versiegelte völlig den ölgeschützten Transformator, der entwickelt wurde und produziert durch die Firma hat die Vorteile der dämpfungsärmen, lärmarmen und hohen Leistungsfähigkeit, die gute energiesparende Effekte erzielen und Verschmutzung verringern können. Verglichen mit gewöhnlichen ölgeschützten Transformatoren, beseitigt der gekapselte Transformator das Ölausdehnungsgefäß. Die Änderung des Ölvolumens wird automatisch durch die Elastizität des Wellblechs des gewölbten Öltanks justiert und kompensiert. Der Transformator wird von der Luft lokalisiert, um die Verschlechterung des Öls und des Alterns der Isolierung zu verhindern und zu verlangsamen. , Erhöhen Sie die Zuverlässigkeit der Operation, und der Normalbetrieb ist wartungsfrei.
Eigenschaften
1. Der Transformatoreisenkern verringert groß die Leerlaufverluste und den Leerlaufstrom, und der Eisenkern wird gesprungen, um die Enge des Eisenkernes sicherzustellen und Geräusche zu verringern.
2. Die Hochs und Tiefs-Spannungswicklungen werden vom sauerstofffreien Kupfer und von den Niederspannungswicklungen von 500kVA gemacht und unten eine zylinderförmige Struktur der Doppelschicht annehmen. 630kVA und nehmen oben DoppelSpiralen- oder ViererkabelSpiralenstruktur an, und Hochspannungswicklung nimmt mehrschichtige zylinderförmige Struktur an.
3. Die Transformatorverbindungsgruppe verwendet Dyn11, um die Auswirkung von Harmonik auf das Stromnetz zu verringern und die Qualität der Stromversorgung zu verbessern.
4. Der Transformator ist eine völlig Siegelstruktur, die die Nutzungsdauer ausdehnt, nicht, den Kern zu hängen braucht und von der Wartung frei ist.
5. Der gemessene Geräuschwert ist niedriger als der Standard.
Nach dieser Reihe Transformatoren werden normalerweise transportiert, können die relevanten Teile ohne den überprüfenden Kern installiert sein, und die Abnahmeprüfung kann durchgeführt werden, und sie können in Operation gesetzt werden, nachdem sie qualifiziert worden sind.
Produktnormen
Allgemeine Regeln GB1094.1-2013 für Transformatoren
Temperaturanstieg des Transformator-GB1094.2-2013
Niveau der Isolierungs-GB1094.3-2003 und Isolierungs-Test von Transformatoren
Transformator GB1094.5-2008 widersteht Kurzschlussfähigkeit
GB/T1094.10-2003 Transformatoren - Teil 10: Bestimmung von Schallpegeln
Technische Parameter und Anforderungen des ölgeschützten formlosen Kernverteilungstransformators der Legierung GB/T25446-2010
Strukturelle Eigenschaften
Eisenkern: Das magnetische Material des Eisenkernes benutzt formlose Legierung. Da die formlose Legierung keine Kristallstruktur hat und eine weiche magnetische Eigenschaft hat, ist der Bereich der Hystereseschleife, die Magnetisierung sehr schmal
Energie ist klein, ist die elektrische Widerstandskraft hoch, und die Wirbelstromverluste sind klein, also werden die Leerlaufverluste und der Leerlaufstrom des Transformators, der von diesem Material hergestellt wird, benutzt. sehr niedrig. Der Kern wird aus vier verschiedenen Kernrahmen in der gleichen Fläche verfasst
zu eine Dreiphasenfünfspaltenart bilden. Sie muss getempert werden und sie muss ein Quersperrengelenk mit einer rechteckigen Querschnittsform haben.
Spule: Zusätzlich zur Anwendung von Schwachstromwicklungen (160kVA oder weniger) mit kupfernen Leitern, wird eine zylinderförmige Struktur, die von der kupfernen Folie gemacht wird, im Allgemeinen benutzt; Hochspannungswicklungen benutzen eine vielschichtige zylinderförmige Struktur, um die wickelnde Ampereverteilung und das Durchsickern des magnetischen Flusses zu balancieren. Hochspannungs- und Schwachstromwicklungen sind zusammen mit Drahtspannungsgeräten gedreht, rechteckige Spulen zu bilden, und die Spulen werden verfestigt, indem man heiß-drückt und formt, um die mechanische Festigkeit der Wicklungen und der Fähigkeit zu erhöhen, Kurzschluss zu widerstehen.
Öltank: Er nimmt eine schöne Volldichtung und eine wartungsfreie gewölbte Struktur an. Durch moderne Öltankfertigungstechnik macht er strengen Druck… durch
Firma
Verantwortung: Produktionsforschung und entwicklung MV& LV Schalter, outdoor&indoor VCB, Netzverteilungsanschlüsse (DTU, FTU).
Jahr von herstellen: 10th-June-2009
Registriertes Kapital: RMB102,000,000 (USD 15.000.000)
Firmenlizenz: 91410104689749184A
Herstellungswerkstattbereich: 20.000 Quadratmeter
Firmennatur: Privatunternehmen
Zahl von Angestellten: 180
Leitender Ingenieur: 20-30
Jahresumsatzvolumen 2019: RMB200,000,000 (USD 26.000.000)
Technische hauptsächlichdaten des Transformators des Öl-10KV-S11
Nennkapazität
(KVA) |
Hoch
Spannung
(KV) |
Klopfen
Strecke |
Tief
Spannung
(KV) |
Frequenz
(Hz) |
Verbindung
Symbol |
Leerlaufverluste
(W) |
Lastsverlust
(W) |
Leerlaufstrom
(%) |
Geräuschpegel
(DB) |
Kurzschluss
Widerstand (%) |
Messgerät
EIN x B
(Millimeter x Millimeter) |
Maße
L*W*H (Millimeter) |
Gewicht (Kilogramm) |
| 30 |
6
6,3
6,6
10
10,5
11 |
±5%
±2X 2. 5% |
0,4 |
50 |
- yn11
- Y, ynO
|
100 |
630 |
2,3 |
44 |
4 |
400 |
770X545X890 |
260 |
| 50 |
130 |
910 |
2,0 |
44 |
400 |
790X560X920 |
320 |
| 80 |
180 |
1310 |
1,9 |
48 |
400 |
850X635X980 |
420 |
| 100 |
200 |
1580 |
1,8 |
48 |
550 |
865X685X990 |
470 |
| 160 |
280 |
2310 |
1,6 |
49 |
550 |
1120X740X1050 |
610 |
| 200 |
340 |
2730 |
1,5 |
51 |
550 |
1235X825X1080 |
750 |
| 250 |
400 |
3200 |
1,4 |
51 |
550 |
1275X860X1100 |
850 |
| 315 |
480 |
3830 |
1,4 |
53 |
550 |
1300X870X1170 |
960 |
| 400 |
570 |
4520 |
1,3 |
53 |
660 |
1395X960X1190 |
1160 |
| 500 |
680 |
5410 |
1,2 |
54 |
660 |
1530X1080X1230 |
1340 |
| 630 |
810 |
6200 |
1,1 |
54 |
4,5 |
660 |
1660X1180X1300 |
1660 |
| 800 |
980 |
7500 |
1,0 |
57 |
820 |
1740X1255X1400 |
2100 |
| 1000 |
1150 |
10300 |
1,0 |
57 |
820 |
1780X1320X1490 |
2400 |
| 1250 |
1360 |
12000 |
0,9 |
59 |
820 |
1855X1345X1580 |
2850 |
| 1600 |
1640 |
14500 |
0,8 |
59 |
820 |
1960X1415X1700 |
3430 |
Technische hauptsächlichdaten des Transformators des Öl-10KV-S13/14
Nennkapazität
(KVA) |
Hoch
Spannung
(KV) |
Klopfen
Strecke |
Tief
Spannung
(KV) |
Frequenz
(Hz) |
Verbindung
Symbol |
Leerlaufverluste
(W) |
Lastsverlust
(W) |
Leerlaufstrom
(%) |
Geräuschpegel
(DB) |
Kurzschluss
Widerstand (%) |
Messgerät
EIN x B
(Millimeter x Millimeter) |
Maße
L*W*H (Millimeter)
|
Gewicht (Kilogramm) |
| S13 |
S14 |
S13 |
S14 |
| 30 |
6
6,3
6,6
10
10,5
11
|
±5%
±2X 2,5%
|
0,4 |
50 |
D, ynO yn11 Y. |
80 |
80 |
630/600 |
505/480 |
1,4 |
50 |
4 |
400X40C |
1005X670X960 |
280 |
| 50 |
100 |
100 |
910/870 |
730/695 |
1,2 |
50 |
400 X 40C |
1005X670X990 |
390 |
| 80 |
130 |
130 |
1310/1250 |
1050/1000 |
0,97 |
52 |
400X40C |
X 1060 715X1040 |
495 |
| 100 |
150 |
150 |
1580/1500 |
1265/1200 |
0,97 |
52 |
550X55C |
1075X735X1060 |
600 |
| 125 |
170 |
170 |
1890/1800 |
1510/1440 |
0,84 |
54 |
550X55C |
1110X750X1100 |
690 |
| 160 |
200 |
200 |
2310/2200 |
1850/1760 |
0,84 |
54 |
550X55C |
1140X780X1130 |
780 |
| 200 |
240 |
240 |
2730/2600 |
2185/2080 |
0,74 |
56 |
550X55C |
1210X815X1150 |
908 |
| 250 |
290 |
290 |
3200/305 |
2560/2440 |
0,64 |
56 |
550X55C |
1290X885X1190 |
1043 |
| 315 |
340 |
340 |
3830/3650 |
3065/2920 |
0,64 |
58 |
550X55C |
1300X880X1230 |
1190 |
| 400 |
410 |
410 |
4520/4300 |
3615/3440 |
0,54 |
58 |
660 X 66C |
1410X975X1300 |
1430 |
| 500 |
480 |
480 |
5410/5150 |
4330/4120 |
0,54 |
60 |
660X66C |
X 1465 980X1390 |
1648 |
| 630 |
570 |
570 |
6200 |
4960 |
0,54 |
60 |
4,5 |
660X66C |
1560X1050X1410 |
2027 |
| 800 |
700 |
700 |
7500 |
6000 |
0,48 |
62 |
820X82C |
1700X1160X1480 |
2500 |
| 1000 |
830 |
830 |
10300 |
8240 |
0,42 |
62 |
820X82C |
1790X1280X1520 |
2700 |
| 1250 |
970 |
970 |
12000 |
9600 |
0,36 |
65 |
820X82C |
1890X1360X1600 |
3280 |
| 1600 |
1170 |
1170 |
14500 |
11600 |
0,36 |
69 |
820X82C |
1970X1430X1700 |
3500
|
