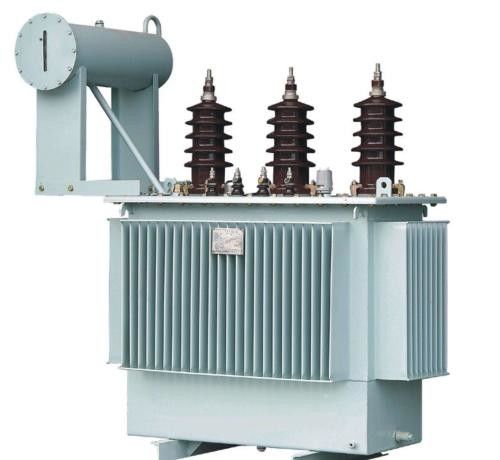

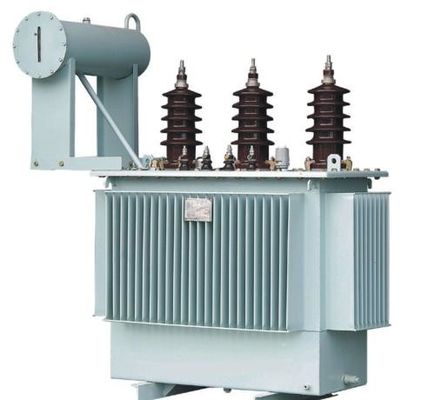

10/0.4KV 3 Phasenöltransformator 30-2500KVA ISO-Iec GB
Produkteinführung
Der ölgeschützte Transformator ist eins der wichtigen Geräte in der Stromversorgung und das Verteilersystem von industriellen und Bergbauunternehmen und von Zivilgebäuden. Er verringert Spannung des 10(6) Netzes KV oder 35kV auf der Spannung des Busses 230/400V, die vom Benutzer verwendet wird. Diese Art des Produktes ist für Wechselstrom 50 (60) Hz, maximale dreiphasigNennkapazität 2500kVA (einphasige maximale Nennkapazität 833kVA, einphasiger Transformator wird im Allgemeinen nicht empfohlen), kann zuhause verwendet werden (im Freien), wenn die Kapazität 315kVA ist und auf einen Pfosten unten installiert sein kann, die umgebende Temperatur ist nicht höher passend, als 40℃, nicht niedriger als -25℃, die höchste Tagesdurchschnitttemperatur 30℃, die höchste jährliche Durchschnittstemperatur ist 20℃, die relative Luftfeuchtigkeit übersteigt nicht 90% (umgebende Temperatur 25℃), Höhe nicht mehr als 1000m ist. Wenn sie mit den oben genannten Nutzungsbedingungen inkonsequent ist, sollten passende Quotenanpassungen in Übereinstimmung mit den relevanten Bestimmungen von GB6450-86 vorgenommen werden.
Eigenschaften
1. Der Transformatoreisenkern verringert groß die Leerlaufverluste und den Leerlaufstrom, und der Eisenkern wird gesprungen, um die Enge des Eisenkernes sicherzustellen und Geräusche zu verringern.
2. Die Hochs und Tiefs-Spannungswicklungen werden vom sauerstofffreien Kupfer und von den Niederspannungswicklungen von 500kVA gemacht und unten eine zylinderförmige Struktur der Doppelschicht annehmen. 630kVA und nehmen oben DoppelSpiralen- oder ViererkabelSpiralenstruktur an, und Hochspannungswicklung nimmt mehrschichtige zylinderförmige Struktur an.
3. Die Transformatorverbindungsgruppe verwendet Dyn11, um die Auswirkung von Harmonik auf das Stromnetz zu verringern und die Qualität der Stromversorgung zu verbessern.
4. Der Transformator ist eine völlig Siegelstruktur, die die Nutzungsdauer ausdehnt, nicht, den Kern zu hängen braucht und von der Wartung frei ist.
5. Der gemessene Geräuschwert ist niedriger als der Standard.
Nach dieser Reihe Transformatoren werden normalerweise transportiert, können die relevanten Teile ohne den überprüfenden Kern installiert sein, und die Abnahmeprüfung kann durchgeführt werden, und sie können in Operation gesetzt werden, nachdem sie qualifiziert worden sind.
Produktnormen
GB1094.1-2013
GB1094.2-2013
GB1094.3-2003
GB1094.5-2008
GB/T1094.10-2003
GB/T25446-2010
Leistungsmerkmale
a. Die Schwachstromwicklungen von ölgeschützten Transformatoren nehmen im Allgemeinen eine zylinderförmige Struktur mit kupferner Folie um die Welle, außer den Kleinkapazitätskupferdrähten an; die Hochspannungswicklung nimmt eine mehrschichtige zylinderförmige Struktur an, um die Amperewindungsverteilung der Wicklung und des Ursachendurchsickerns zu balancieren. Kleine, hohe mechanische Festigkeit, starker Kurzschlusswiderstand.
b. Der Eisenkern und die Wicklung werden jeder mit Befestigungsmaßen angenommen. Die befestigenden Teile wie die Höhe des Gerätes und der Schwachstromführung werden mit selbstsichernden Kontermuttern ausgerüstet, und die nicht-verschiebende Struktur wird angenommen, um dem Schock des Transportes zu widerstehen.
c. Der Spulen- und Eisenkern sind vakuumgetrocknet, und das Transformatoröl ist das Vakuum, das gefiltert wird und, das geölt ist, um die Feuchtigkeit innerhalb des Transformators herabzusetzen.
d. Der Öltank nimmt Wellblech, das eine Atmungsfunktion hat, zum der Volumenänderung des Öls zu entschädigen, das durch Temperaturwechsel verursacht wird, so dieses Produkt hat kein Ölausdehnungsgefäß an, das offensichtlich die Höhe des Transformators verringert.
e. Weil das Wellblech das Ölausdehnungsgefäß ersetzt, wird das Transformatoröl von der Außenwelt lokalisiert, die effektiv den Eintritt des Sauerstoffes und der Feuchtigkeit verhindert, die zu eine Abnahme an der Isolierungsleistung führt.
f. Entsprechend den oben genannten fünf Punkten der Leistung, wird es sichergestellt, dass der ölgeschützte Transformator nicht braucht, während des Normalbetriebs geändert zu werden, der groß die Instandhaltungskosten des Transformators verringert und die Nutzungsdauer des Transformators ausdehnt.
Des Öl-Transformators 10KV S11 technische hauptsächlichdaten
Nennkapazität
(KVA) |
Hoch
Spannung
(KV) |
Klopfen
Strecke |
Tief
Spannung
(KV) |
Frequenz
(Hz) |
Verbindung
Symbol |
Leerlaufverluste
(W) |
Lastsverlust
(W) |
Leerlaufstrom
(%) |
Geräuschpegel
(DB) |
Kurzschluss
Widerstand (%) |
Messgerät
EIN x B
(Millimeter x Millimeter) |
Maße
L*W*H (Millimeter) |
Gewicht (Kilogramm) |
| 30 |
6
6,3
6,6
10
10,5
11 |
±5%
±2X 2. 5% |
0,4 |
50 |
- yn11
- Y, ynO
|
100 |
630 |
2,3 |
44 |
4 |
400 |
770X545X890 |
260 |
| 50 |
130 |
910 |
2,0 |
44 |
400 |
790X560X920 |
320 |
| 80 |
180 |
1310 |
1,9 |
48 |
400 |
850X635X980 |
420 |
| 100 |
200 |
1580 |
1,8 |
48 |
550 |
865X685X990 |
470 |
| 160 |
280 |
2310 |
1,6 |
49 |
550 |
1120X740X1050 |
610 |
| 200 |
340 |
2730 |
1,5 |
51 |
550 |
1235X825X1080 |
750 |
| 250 |
400 |
3200 |
1,4 |
51 |
550 |
1275X860X1100 |
850 |
| 315 |
480 |
3830 |
1,4 |
53 |
550 |
1300X870X1170 |
960 |
| 400 |
570 |
4520 |
1,3 |
53 |
660 |
1395X960X1190 |
1160 |
| 500 |
680 |
5410 |
1,2 |
54 |
660 |
1530X1080X1230 |
1340 |
| 630 |
810 |
6200 |
1,1 |
54 |
4,5 |
660 |
1660X1180X1300 |
1660 |
| 800 |
980 |
7500 |
1,0 |
57 |
820 |
1740X1255X1400 |
2100 |
| 1000 |
1150 |
10300 |
1,0 |
57 |
820 |
1780X1320X1490 |
2400 |
| 1250 |
1360 |
12000 |
0,9 |
59 |
820 |
1855X1345X1580 |
2850 |
| 1600 |
1640 |
14500 |
0,8 |
59 |
820 |
1960X1415X1700 |
3430 |
Technische hauptsächlichdaten des Transformators des Öl-10KV-S13/14
Nennkapazität
(KVA) |
Hoch
Spannung
(KV) |
Klopfen
Strecke |
Tief
Spannung
(KV) |
Frequenz
(Hz) |
Verbindung
Symbol |
Leerlaufverluste
(W) |
Lastsverlust
(W) |
Leerlaufstrom
(%) |
Geräuschpegel
(DB) |
Kurzschluss
Widerstand (%) |
Messgerät
EIN x B
(Millimeter x Millimeter) |
Maße
L*W*H (Millimeter)
|
Gewicht (Kilogramm) |
| S13 |
S14 |
S13 |
S14 |
| 30 |
6
6,3
6,6
10
10,5
11
|
±5%
±2X 2,5%
|
0,4 |
50 |
D, ynO yn11 Y. |
80 |
80 |
630/600 |
505/480 |
1,4 |
50 |
4 |
400X40C |
1005X670X960 |
280 |
| 50 |
100 |
100 |
910/870 |
730/695 |
1,2 |
50 |
400 X 40C |
1005X670X990 |
390 |
| 80 |
130 |
130 |
1310/1250 |
1050/1000 |
0,97 |
52 |
400X40C |
X 1060 715X1040 |
495 |
| 100 |
150 |
150 |
1580/1500 |
1265/1200 |
0,97 |
52 |
550X55C |
1075X735X1060 |
600 |
| 125 |
170 |
170 |
1890/1800 |
1510/1440 |
0,84 |
54 |
550X55C |
1110X750X1100 |
690 |
| 160 |
200 |
200 |
2310/2200 |
1850/1760 |
0,84 |
54 |
550X55C |
1140X780X1130 |
780 |
| 200 |
240 |
240 |
2730/2600 |
2185/2080 |
0,74 |
56 |
550X55C |
1210X815X1150 |
908 |
| 250 |
290 |
290 |
3200/305 |
2560/2440 |
0,64 |
56 |
550X55C |
1290X885X1190 |
1043 |
| 315 |
340 |
340 |
3830/3650 |
3065/2920 |
0,64 |
58 |
550X55C |
1300X880X1230 |
1190 |
| 400 |
410 |
410 |
4520/4300 |
3615/3440 |
0,54 |
58 |
660 X 66C |
1410X975X1300 |
1430 |
| 500 |
480 |
480 |
5410/5150 |
4330/4120 |
0,54 |
60 |
660X66C |
X 1465 980X1390 |
1648 |
| 630 |
570 |
570 |
6200 |
4960 |
0,54 |
60 |
4,5 |
660X66C |
1560X1050X1410 |
2027 |
| 800 |
700 |
700 |
7500 |
6000 |
0,48 |
62 |
820X82C |
1700X1160X1480 |
2500 |
| 1000 |
830 |
830 |
10300 |
8240 |
0,42 |
62 |
820X82C |
1790X1280X1520 |
2700 |
| 1250 |
970 |
970 |
12000 |
9600 |
0,36 |
65 |
820X82C |
1890X1360X1600 |
3280 |
| 1600 |
1170 |
1170 |
14500 |
11600 |
0,36 |
69 |
820X82C |
1970X1430X1700 |
3500
|
