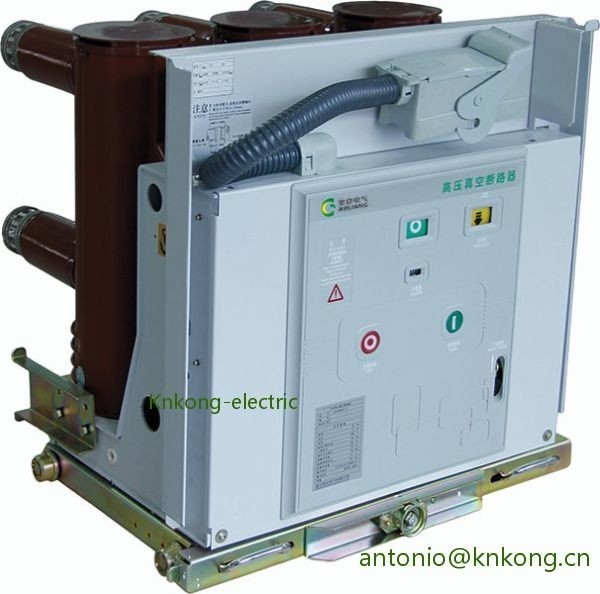

Ausziehbarer VCB-Leistungsschalter mit festem, abgedichtetem Pol 20KA Breaking

Ausziehbarer VCB-Leistungsschalter mit festem, abgedichtetem Pol 20KA Breaking
Ausziehbarer VCB-Leistungsschalter mit festem, abgedichtetem Pol 20KA Breaking

Großes Bild :  Ausziehbarer VCB-Leistungsschalter mit festem, abgedichtetem Pol 20KA Breaking

Produktdetails:
Herkunftsort: China
Markenname: KNKONG
Zertifizierung: CB,ISO,IEC
Modellnummer: VS1-12
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Standardexportverpacken
Lieferzeit: 15 Werktage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: Einheit 1000 pro Monat
Kontakt

Ausziehbarer VCB-Leistungsschalter mit festem, abgedichtetem Pol 20KA Breaking

Beschreibung
Unter Verwendung der Spannung: 12KV Betriebsstrom: 630A 1250A 1600A 2000A
Ausschaltvermögen: 20KA Art: zurücknehmbar
ursprünglich: Zhengzhou, CHINA Manufaktur: KNKONG-ELECTRIC
Markieren:

VCB-Leistungsschalter mit abgedichtetem Pol

,

ausziehbarer massiver VCB-Leistungsschalter

,

20KA unterbrechender VCB-Leistungsschalter

Serie VS1 Ausfahrbarer VCB-Vakuum-Leistungsschalter mit festem, abgedichtetem Pol, 20KA unterbrechend

Spannung: 12KV-24KV

Strom: 630-1250A-1600A-2000A

Ausschaltstrom: 20KA

Typ: ausfahrbar/fest





Produktübersicht



Sekundärkreis

Vakuum-Leistungsschalter ist eine Indoor-Schaltanlage für ein Stromsystem mit einer dreiphasigen AC 50Hz Nennspannung von 12KV.Der zivile Schmelz-Vakuum-Leistungsschalter wird als Schutz- und Steuereinheit für Stromnetz- und Energieanlagen in Industrie- und Bergbauunternehmen eingesetzt.Es eignet sich für Orte, an denen ein häufiger Betrieb unter Nennbetriebsstrom erforderlich ist oder an denen der Kurzschlussstrom häufig unterbrochen wird.



Technische Parameter

Nein. Artikel Einheit Parameter
1 Nennspannung KV 12
2 Nennfrequenz Hz 50/60
3



Bewerteter Isolationsgrad

 1min Netzfrequenz-Stehspannung (rm s)



KV

42 (Phase-Phase, Phase-Erde)

48 (über die Isolierstrecke)
Leuchtstoßspannungsfestigkeit (Spitze)

75 (Phase-Phase, Phase-Erde)

85 (über die Isolierstrecke)





4





Nennstrom





EIN

 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Bemessungskurzschlussausschaltstrom



KA

 20 25 31,5 40
6 Bemessungskurzzeitstromfestigkeit 20 25 31,5 40
7 Bemessungs-Kurzschluss-Markierungsstrom 50 63 80 100
8 Bemessungs-Spitzenstromfestigkeit 50 63 80 100
9 Bemessungskurzschlussdauer S 4
10 Bemessungsbetriebsablauf   O-0.3sO/C-180s-O/C
11 Ausschaltzeiten des Bemessungskurzschlussstroms Mal 30/20 mal (40KA)
12 Mechanische Lebensdauer Ops 20000
13 Nenn-Ausschaltstrom einer einzelnen Kondensatorbank



EIN

 630
14 Nenn-Ausschaltstrom der Back-to-Back-Kondensatorbank 400
fünfzehn Doppelerdschluss-Ausschaltstrom 27,4
16 Zulässiger maximaler Kontaktabbrand



mm

 3
17 Abstand zwischen offenen Kontakten 10±1
18 Überhub 3,5±0,5
19 Ungleichzeitigkeit von 3-phasigem Öffnen und Schließen

Frau



 ≤2
20 Prelldauer des Kontaktschließens ≤2
21 Durchschnittliche Bruchgeschwindigkeit (Sofortbruch 6 mm)

Frau



 1,1±0,2
22 Durchschnittliche Herstellungsgeschwindigkeit 0,8±0,2
23 Zeit nehmen

Frau



 100
24 Pausenzeit 50





25



Widerstand jedes Phasenhauptstromkreises



μ Ω

 630A 50
1250A 45
1600A~2000A 35
≥2500A 25
26 Prellamplitude des Kontaktbrechens mm ≤2



27

 Bemessungsbetriebsspannung Bemessungsbetriebsspannung (V)AC/DC



V

 24* 110 220
Umfang der normalen Betriebsspannung Öffnen: 65%-120% Nennspannung, wenn die Spannung niedriger als 30% Nennspannung ist, ist der Öffnungsvorgang nicht zulässig
28 Nennspannung des Energiespeichermotors V AC110/220,DC110/220
29 Energiespeicherzeit S ≤15
