380V, 50/60 Hz
Modularbauweise, einfache Versammlung
Einschließung: Max. IP40
CCC, ISO9001, GB7251, IEC439
Schicken Sie uns Ihr SLD (Federzeichnung der einzelnen Zeile), oder Anforderungen, entwerfen wir den Schaltanlagenplan für Sie
General

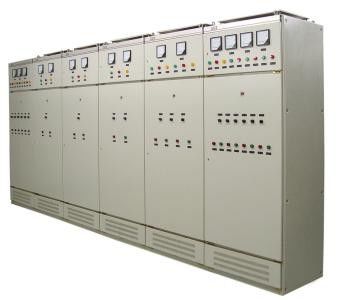

GGD-Art Schaltanlage wird es in den Machtverteilersystemen von Kraftwerken, Nebenstellen, Kraftwerke, Fabriken und Bergwerke, etc., als Wechselstrom 50-60Hz und fremder Arbeitsstrom zu 3150 Benutzern, als Energieaufbereitung, Verteilung und Steuerung der Macht, der Beleuchtung und der Netzverteilungsausrüstung verwendet.
Arbeitsbereich
1. Die umgebende Temperatur ist nicht höher als +40℃ und nicht niedriger als -5℃.
2. Wenn das Produkt installiert und benutzt ist, sollte die Höhe des Verwendungsorts 2000M nicht übersteigen.
3. Die relative Luftfeuchtigkeit der Umgebungsluft ist nicht mehr als 90% (+25℃).
4. Die Ausrüstung sollte in einen Platz ohne schwere Erschütterung und Auswirkung installiert sein und in einen Platz, in dem die elektrischen Komponenten nicht korrodiert werden.
5. Die relative Luftfeuchtigkeit der Umgebungsluft übersteigt nicht 5%, wenn die maximale Temperatur 40 Grad ist, und eine größere relative Temperatur wird bei einer niedrigeren Temperatur gewährt, der als passend gelten sollte zu
Temperaturwechsel produzieren möglicherweise gelegentlich Kondensationseffekte
6. Wenn der Benutzer spezielle Anforderungen hat, kann es durch Beratung mit dem Hersteller gelöst werden
Hauptmerkmale
1. Entsprechend dem Zweck wird es in unterteilt: Macht, die Kabinett, Hauptleitungsträgerverbindungskabinett, Zufuhrkabinett, Motorsteuerungsschaltschrank, Blindleistungskompensationskabinett, Netzverteilungskabinett beleuchtend empfängt.
2. Kabinettstruktur:
(1) wird der Einbaurahmen teilweise geschweißt und zusammengebaut mit 8MF kalt-bildete Stahl. Der Rahmen hat die Entlüftungslöcher, die entsprechend den Modulen von E=20mm und von E=100mm vereinbart werden, um die Vielseitigkeit der Produktversammlung zu verbessern.
(2) hat die ZMJ-Art Hauptleitungsträgerklammer, die mit hohem flammhemmendem PPO-Material warmgeformt ist, eine Modularität mit hoher mechanischer Festigkeit und Isolierung.
(3) nehmen die 1000mm und 1200mm breiten Kabinette eine symmetrische Doppeltürstruktur auf der Front an, und die 600mm und 800mm breiten Kabinette nehmen eine ganze Klappenstruktur an. Die Rückseite des Kabinetts nimmt eine symmetrische Doppeltürstruktur an. Die Kabinettstruktur ist nicht gegen die Wand installiert.
(4) wird die Schranktür an den Rahmen mit einem galvanisierten Wellenscharnier angeschlossen, das für Installation und Zerlegung bequem ist. Es gibt Gummieinsätze am faltenden Rand der Tür.
(5) wird die Erdungsrändelschraubestruktur zwischen den Montageteilen im Kabinett und dem Rahmen benutzt, um eine komplette Erdungsschutzschaltung zu bilden.
(6) kann die obere Abdeckung des Kabinettkörpers entfernt werden, wenn sie den Zusammenbau und die Anpassung des Hauptbusses erleichtern gemusst wird.
Andere Eigenschaften
Starke Anpassungsfähigkeit, breite Auswahl von Hauptkomponenten, viele Inlands- und importierten Markenprodukte sind während alles Alters passend
Infolge der guten Installation wenn einige spezifische Produkte möglicherweise angenommen werden, wegen der GGD-artigen Installationsaufforderung, wird die Installation nicht nach bestimmten Arten von Änderungen oder von Aktualisierungen verursacht.
Nehmen Sie Universalstandardausführung, mit FormEntlüftungslöchern, Universalkoeffizienten, etc. an.
In Übereinstimmung mit den Entwurfsanforderungen von Industrieprodukten, wird die Methode des goldenen Schnitts für den Kabinettkörper und die geteilte Größe jedes Teils angenommen, um das ganze Kabinett schön und frisch herzustellen.
Das GGD-Kabinett ist mit voller Erwägung des Problems der Streuung im Kabinettkörper entworfen. Viele Zerstreuungsschlitze im Kabinettkörper sind kurzlebig. Wenn die elektrischen Komponenten heiß sind, nimmt der Gefrierschrank ihn weg und durch das Loch des oberen Endes und den Wind zu gehen fährt fort. Der Schlitz am untereren Ende ergänzt das Kabinett, damit der Siegelkörper ein Kanal der natürlichen Bewetterung von der Unterseite ist, zu übersteigen und bildet eine zerstreute Verteilung
Die Kabinettplatte nimmt Plastiksprühtechnologie an, die starke Verarbeitungskraft und gutes Handgefühl hat. Das Kabinett hat einen Mattton, zum der Blendwirkung zu vermeiden. Das Personal im Dienstschafft eine bequemere Sichtumwelt.
Bringen Sie die obere Abdeckung des Kabinetts, wenn erforderlich an, justieren Sie das Be- und Entladung des local bus, und der Viereckentötungsring auf die Oberseite des Kabinetts wird für das Anheben und das Versenden benutzt
Das Schutzniveau des ganzen Kabinetts ist IP30, und Benutzer können zwischen IP20-IP40 entsprechend den Anforderungen der Umwelt auch wählen vor Ort
