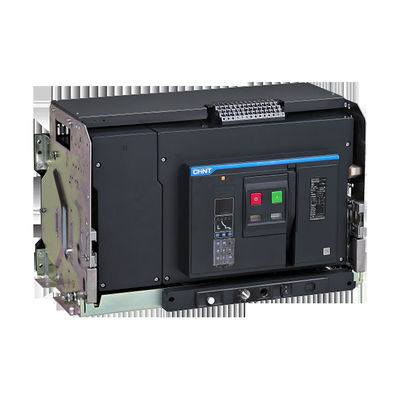

Leistungsschalter-Niederspannungs-Teile NXA-Reihen-ACB CHINT
AIRCircuit-Unterbrecher
Universalart Leistungsschalter, alias Rahmenart Leistungsschalter, ist ein mechanischer Schalter, der gegenwärtiges unter normalen Stromkreiszuständen machen, tragen und brechen kann, und kann eine bestimmte Zeit und einen Abschaltstrom unter spezifizierten anormalen Stromkreiszuständen auch machen und tragen. Elektrogeräte. Universalleistungsschalter sind gewohnt, elektrische Energie zu verteilen und Stromkreise und Baumaschinen vor Überlastungen, Unterspannungen, Kurzschlüssen, etc. zu schützen.
Diese Art des Leistungsschalters hat im Allgemeinen einen Stahlrahmen, und alle Teile sind in den Rahmen installiert. Er hat eine große Kapazität, kann mit mehrfachen Funktionen von Ausklinkvorrichtungen und von mehr Hilfskontakten installiert sein, hat eine höhere Segmentationskapazität und eine Wärmebeständigkeit, also ist er in den Plätzen häufig benutzt, die hohes Ausschaltvermögen und selektiven Schutz erfordern.
Eigenschaften
Intelligente Universalleistungsschalter sind für Wechselstrom 50Hz, Nennspannungen von 380V, 660V und Nennströme von 200A-6300A im Vertriebsnetz passend. Sie sind hauptsächlich, elektrische Energie zu verteilen und Linien und Baumaschinen vor Überlastung, Undervoltage, der Kurzschluss zu schützen, einphasig hat der Leistungsschalter eine Vielzahl von intelligenten Schutzfunktionen, die selektiven Schutz, genaue Aktion erzielen, unnötige Stromausfälle vermeiden können und Stromversorgungszuverlässigkeit verbessern. Unter Normalbedingungen kann sie für seltene Schaltung von Linien verwendet werden. Der Leistungsschalter unter 1250A kann gewohnt sein, den Motor vor Überlastung und Kurzschluss im Netz Spannung 380V Wechselstroms 50Hz zu schützen. Unter Normalbedingungen kann es für das seltene Beginnen des Motors auch verwendet werden.
Feldgröße (a): 1600, 2000, 3200, 4000
Ausschaltvermögen: N, S, H
Nennspannung Ue (VAC): 380/400/415
Zahl von Pfosten: 3P, 4P
Installationsmethode: Art des abgehobenen Betrages-heraus, örtlich festgelegte Art
Verdrahten der Art: horizontale hintere Verbindung
betrieblich
Betriebsbedingungen und Umweltanpassungsfähigkeit
Operationstemperatur:
Die elektrischen und mechanischen Eigenschaften sind auf die umgebende Temperatur anwendbar
von -5℃-+40℃. NXA kann in der umgebenden Temperatur von -45℃-+70℃ auch funktionieren (m-Art,
Eine Art), -20℃-+70℃ (p-Art, h-Art, CD-1), der herabsetzende Faktor wird in P21-22 gesehen.
Lagerbedingungen: treffen Sie auf -45℃-70℃ zu
NXA kann der folgenden elektromagnetischen Störung widerstehen
— Überspannung erzeugt durch elektromagnetische Störung
— Überspannung verursacht durch Umweltstörung oder ein Energieverteilungssystem
— Elektrostatische Entladung von Radiowellen (Radio, Wechselsprechanlage, Radar und dergleichen)
Der NXA-Leistungsschalter hat erfolgreich den Test für elektromagnetische Kompatibilität geführt
spezifiziert entsprechend den folgenden Standards (EMC) IEC/EN 60947-2
Anhang F
Der Test kann nicht falsches stolpernd und keiner Störung rechtzeitig Unterbrechungszeit garantieren
Schutzgrad:
Front IP 20, anderes Seite IP 00
Intelligenter Prüfer
M-Art (grundlegende Art)
asic Funktion: Strommessung und Anzeige, Schutzfunktion L S I&G
Eine Art (gegenwärtige Art)
— Enthalten aller Schutzfunktionen von m-Art
— Unausgeglichener gegenwärtiger Schutz
P-Art (Energieart)
— Grundfunktion, Schutzfunktion: L, S, I&G
— Leistungsmessungsfunktionen von gegenwärtigem, von Spannung, von Energie etc.
— Lcd-Anzeige
H-Art (harmonische Art)
— Enthalten aller Schutz- und Maßfunktionen von p-Art
— Harmonisches Maß und Analyse
— Kommunikationsfunktion
