VS1-12 3 Vakuumleistungsschalter 40KA der Phasen-VCB Wechselstrom 50/60Hz

VS1-12 3 Vakuumleistungsschalter 40KA der Phasen-VCB Wechselstrom 50/60Hz
VS1-12 3 Vakuumleistungsschalter 40KA der Phasen-VCB Wechselstrom 50/60Hz

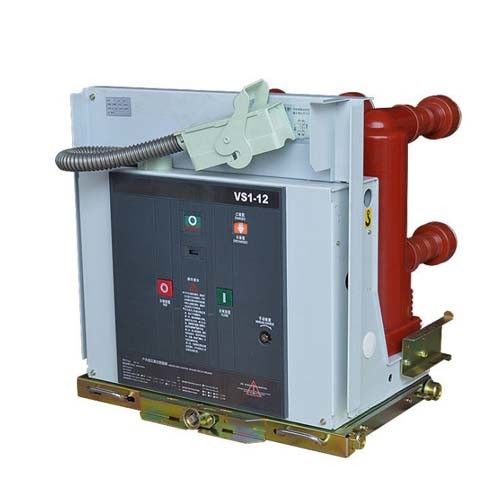

Großes Bild :  VS1-12 3 Vakuumleistungsschalter 40KA der Phasen-VCB Wechselstrom 50/60Hz

Produktdetails:
Herkunftsort: China
Markenname: Knkong
Zertifizierung: CCC,ISO9001,CE, CB,IEC60898
Modellnummer: VS1-12
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: USD 1000-3000
Verpackung Informationen: Standardexport-Verpacken
Lieferzeit: 15 Werktage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: Einheit 500 pro Monat
Kontakt

VS1-12 3 Vakuumleistungsschalter 40KA der Phasen-VCB Wechselstrom 50/60Hz

Beschreibung
Manufaktur: KNKONG Spannung: 12kV
Gegenwärtig: 20KA/25KA/31.5KA/40KA Art: Vakuum
Polen: 3 Standards: ISO9001: 2015, CCC, ISO9001, CER, COLUMBIUM, IEC60898
Markieren:

VCB-Vakuumleistungsschalter

,

VS1-12 3 Phase VCB

,

VCB-Vakuumleistungsschalter 40KA

Vakuumleistungsschalter VCB 12kv, 3-phasige Reihe Wechselstroms 50/60Hz VS1-12



Produkteinführung



„Hochspannungsvakuumleistungsschalter“ wird genannt, weil sein Bogenfeuerlöschmittel und das isolierende Medium im Kontaktabstand, nach der Bogenauslöschung, beide Vakua sind; Vakuumleistungsschalter sind- an Größe, Licht im Gewicht, passendem für häufige Operation und den Bogen, der ohne Wartung auslöscht klein. Vorteile, ist sie im Vertriebsnetz populärer.

VS1-Series VCB Vakuumleistungsschalter sind- anwendbare 3-12kV, 3-phasige Innenschaltanlage Wechselstroms 50/60Hz und können als Schutz und Steuergeräte für industrielle und Bergbaueinrichtungstransformator-Nebenstellenausrüstung dienen. Mit dem modularen und Unabhängigrahmenentwurf für ihre Frühlingsbetätigungsvorrichtungen, können Leistungsschalter VS1 mit Mittelsatz KYN28 und örtlich festgelegter Schaltanlage funktionieren. Diese Leistungsschalter sind abhängig von Festeinbau und Versammlung mit dem LKW als Handkarreneinheit



Normale Betriebsbedingung

Höhe ≤1000m
Umgebende Temperatur Maximal +40℃
Minute -15℃

Umgebende Feuchtigkeit:

Maximale durchschnittliche Feuchtigkeit

 24 Stunden ≤95%
1-monatiges ≤90%
Maximaler Wasserdampfdruck 24 Stunden ≤2.2kpa
1-monatiges ≤1.8kpa



Technische Parameter VS1

Nein. Einzelteil Einheit Parameter
1 Nennspannung KV 12/24
2 Bewertete Frequenz Hz 50
3



Bewertetes Isolierungsniveau

 Widerstandsspannung der Netzfrequenz 1min (r.m.s)



KV

42 (Phase-zuphase, Phase-zuerde)

48 (über der Trennstrecke)
Antriebwiderstandsspannung (Spitze) beleuchten

75 (Phase-zuphase, Phase-zuerde)

85 (über der Trennstrecke)





4





Nennstrom





 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Bewerteter Kurzschlussabschaltstrom



KA

 20 25 31,5 40
6 Bewerteter kurzzeitiger Widerstandsstrom 20 25 31,5 40
7 Bewerteter Kurzschlussmarkierungsstrom 50 63 80 100
8 Bewerteter Stossstrom 50 63 80 100
9 Bewertete Dauer des Kurzschlusses s 4
10 Bewerteter Betriebsablauf   O-0.3s-O/C-180s-O/C
O-180s-O/C-180s-O/C (40KA)
11 Brechen von Zeiten des bewerteten Kurzschlussstroms Zeiten 30/20 Zeiten (40KA)
12 Mechanische Ausdauer Ops 20000
13 Bewerteter einzelner Kondensatorbankabschaltstrom



 630
14 Bewerteter Rücken an Rückenkondensatorbankabschaltstrom 400
15 Doppel-Erdstörungsabschaltstrom 27,4
16 Zulässiger maximaler Kontaktabbrand



Millimeter

 3
17 Freigabe zwischen offenen Kontakten 10±1
18 Über Anschlag 3.5±0.5
19 Nicht-Gleichzeitigkeit des 3-phasigen Öffnens und des Schließens

Frau



 ≤2
20 Prallen Sie Dauer des Kontaktschließens auf ≤2
21 Durchschnittliche brechende Geschwindigkeit (Augenblick, der 6mm bricht)

m/s



 1.1±0.2
22 Durchschnittliche Herstellungsgeschwindigkeit 0.8±0.2
23 Herstellung von Zeit

Frau



 ≤100
24 Brechen von Zeit ≤50





25



Der Widerstand jedes Phasenhauptstromkreises



μΩ

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Kontakt, der Schlagumfang bricht Millimeter ≤2



27

 Bewertete Funktionierenspannung Bewertete Funktionierenspannung (V) AC/DC



V

 24* 110 220
Bereich der Normalbetriebspannung Öffnung: 65%-120% wird die Nennspannung, falls die Spannung niedriger als 30% Nennspannung ist, Operation öffnend nicht erlaubt
28 Nennspannung des Energiespeichermotors V AC110/220, DC110/220
29 EnergieLagerzeit s ≤15
