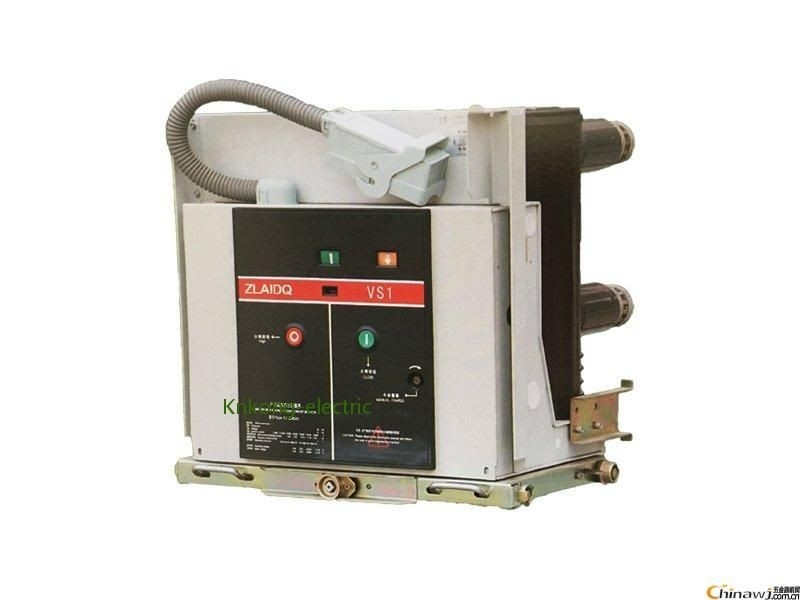

VCB fest-versiegelte Pfostenvakuumleistungsschalter 2000A 12KV für die Transformatornebenstellenanwendung
Spannung: 12-24KV
Gegenwärtig: Maximales 2000A
Abschaltstrom: 20KA
Art: zurücknehmbar/geregelt
Produktübersicht
VS1-series fest-versiegelte Pfostenvakuumleistungsschalter ist- passend für 12kV, 24KV, Dreiphasenwechselstromfrequenz von 50, 60Hz Innenschaltanlage KYN28-12 (24) die zentrale und örtlich festgelegte Schaltanlagenoperation zusammen. Der Leistungsschalter des Vakuum VS1 kann mit einer Laufkatze örtlich festgelegt installiert sein oder kombiniert werden.
Sonderbetriebsbedingung
Über die speziellen Betriebsbedingungen werden im Voraus vom Hersteller und vom Benutzer (der Hersteller muss den Benutzer für jede spezielle Betriebsbedingung im Voraus konsultieren), wie verhandelt:
- Ob die Standorthöhe 1000m übersteigt (oder müssen Sie einen Prototypleistungsschalter bestellen).
- Allows die Durchschlagsfestigkeit der Luft verringernd.
- Entsprechende Isolierungsanforderungen.
- Situationen wo die umgebenden Temperaturanstiege.
- Ob die Strombelastbarkeit verringert wird.
- Ist es notwendig, zusätzliche Belüftung für Wärmeableitung zur Verfügung zu stellen
Über andere Vorkehrungen sollten mit dem Hersteller entsprechend Abschnitt 2,2 von Iec 62271-1 verhandelt werden
Technische Parameter
| Nein. |
Einzelteil |
Einheit |
Parameter |
| 1 |
Nennspannung |
KV |
12 |
| 2 |
Bewertete Frequenz |
Hz |
50/60 |
| 3 |
Bewertetes Isolierungsniveau
|
Widerstandsspannung der Netzfrequenz 1min (R.M. s) |
KV
|
42 (Phase-zuphase, Phase-zuerde)
48 (über der Trennstrecke)
|
| Antriebwiderstandsspannung (Spitze) beleuchten |
75 (Phase-zuphase, Phase-zuerde)
85 (über der Trennstrecke)
|
|
4
|
Nennstrom
|
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Bewerteter Kurzschlussabschaltstrom |
KA
|
20 |
25 |
31,5 |
40 |
| 6 |
Bewerteter kurzzeitiger Widerstandsstrom |
20 |
25 |
31,5 |
40 |
| 7 |
Bewerteter Kurzschlussmarkierungsstrom |
50 |
63 |
80 |
100 |
| 8 |
Bewerteter Stossstrom |
50 |
63 |
80 |
100 |
| 9 |
Bewertete Dauer des Kurzschlusses |
s |
4 |
| 10 |
Bewerteter Betriebsablauf |
|
O-0.3s-O/C-180s-O/C |
| 11 |
Brechen von Zeiten des bewerteten Kurzschlussstroms |
Zeiten |
30/20 Zeiten (40KA) |
| 12 |
Mechanische Ausdauer |
Ops |
20000 |
| 13 |
Bewerteter einzelner Kondensatorbankabschaltstrom |
|
630 |
| 14 |
Bewerteter Rücken an Rückenkondensatorbankabschaltstrom |
400 |
| 15 |
Doppel-Erdstörungsabschaltstrom |
27,4 |
| 16 |
Zulässiger maximaler Kontaktabbrand |
Millimeter
|
3 |
| 17 |
Freigabe zwischen offenen Kontakten |
10±1 |
| 18 |
Über Anschlag |
3.5±0.5 |
| 19 |
Nicht-Gleichzeitigkeit des 3-phasigen Öffnens und des Schließens |
Frau
|
≤2 |
| 20 |
Prallen Sie Dauer des Kontaktschließens auf |
≤2 |
| 21 |
Durchschnittliche brechende Geschwindigkeit (Augenblick, der 6mm bricht) |
m/s
|
1.1±0.2 |
| 22 |
Durchschnittliche Herstellungsgeschwindigkeit |
0.8±0.2 |
| 23 |
Herstellung von Zeit |
Frau
|
≤100 |
| 24 |
Brechen von Zeit |
≤50 |
|
25
|
Widerstand jedes Phasenhauptstromkreises
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Kontakt, der Schlagumfang bricht |
Millimeter |
≤2 |
|
27
|
Bewertete Funktionierenspannung |
Bewertete Funktionierenspannung (V) AC/DC |
V
|
24* |
110 |
220 |
| Bereich der Normalbetriebspannung |
Öffnung: 65%-120% wird die Nennspannung, falls die Spannung niedriger als 30% Nennspannung ist, Operation öffnend nicht erlaubt |
| 28 |
Nennspannung des Energiespeichermotors |
V |
AC110/220, DC110/220 |
| 29 |
EnergieLagerzeit |
S |
≤15 |
Operationssicherheit
Leistungsschalter des Vakuum VS1 hat anti--misoperation Ausrück-Schutz, verwirklicht die „Verriegelungsfunktion der Garantie fünf“ im Schaltschrank, vermeidet misoperation und schützt die persönliche Sicherheit von Betreibern in größtem Maße.
Nur wenn der Leistungsschalter des Vakuum VS1 und der Erdungsschalter in der Ruhestellung gleichzeitig sind, kann die Laufkatze von der „Entdeckungsposition“ in die „Service-Position“ rollen.
Der Leistungsschalter des Vakuum VS1 kann in der „Service-/Test“ Position nur geschlossen werden.
Wenn der Leistungsschalter des Vakuum VS1 geschlossen ist, kann die Laufkatze nicht herein oder heraus bewegt werden, nur wenn der Leistungsschalter in der Ruhestellung ist.
Der Leistungsschalter des Vakuum VS1 in der geschlossenen Position kann nicht heraus von der „Service-Position“ in die „Entdeckungsposition“ gerüttelt werden.
Der Leistungsschalter kann nicht geschlossen sein, wenn er eingedrückt wird.
Wenn der Leistungsschalter geschlossen ist, wenn das schließend Signal nicht in der Zeit freigegeben wird, schneidet der interne Antireisesteuerstromkreis den schließend Stromkreis ab, um mehrfaches reclosing zu verhindern (optional).
Anmerkung: Wenn der Kunde elektrisches schließend und die Blockierung anstelle der Einschaltung und die Blockierung wählt, ist der Leistungsschalter nicht geschlossen, wenn der Sekundärstromkreis Energie nicht zur Verfügung stellen kann, oder die bereitgestellte Energie den Normalbetrieb des Blockierungselektromagneten nicht treffen kann (optional).
