25KA, das örtlich festgelegten Phasen-Abstand VCB-Leistungsschalter-205mm bricht

25KA, das örtlich festgelegten Phasen-Abstand VCB-Leistungsschalter-205mm bricht
25KA, das örtlich festgelegten Phasen-Abstand VCB-Leistungsschalter-205mm bricht

Großes Bild :  25KA, das örtlich festgelegten Phasen-Abstand VCB-Leistungsschalter-205mm bricht

Produktdetails:
Herkunftsort: China
Markenname: KNKONG
Zertifizierung: CB,ISO,IEC
Modellnummer: VS1-12
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Standardexport-Verpacken
Lieferzeit: 15 Werktage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: Einheit 1000 pro Monat
Kontakt

25KA, das örtlich festgelegten Phasen-Abstand VCB-Leistungsschalter-205mm bricht

Beschreibung
Funktions-Spannung: 12-24KV Arbeitsstrom: maximales 2000A
Abschaltstrom: maximales 25KA Art: Geregelt
Phasenabstand: 205-310 Marke: KNKONG-ELECTRIC
Markieren:

25KA

,

das VCB-Leistungsschalter bricht

,

Örtlich festgelegter VCB-Leistungsschalter

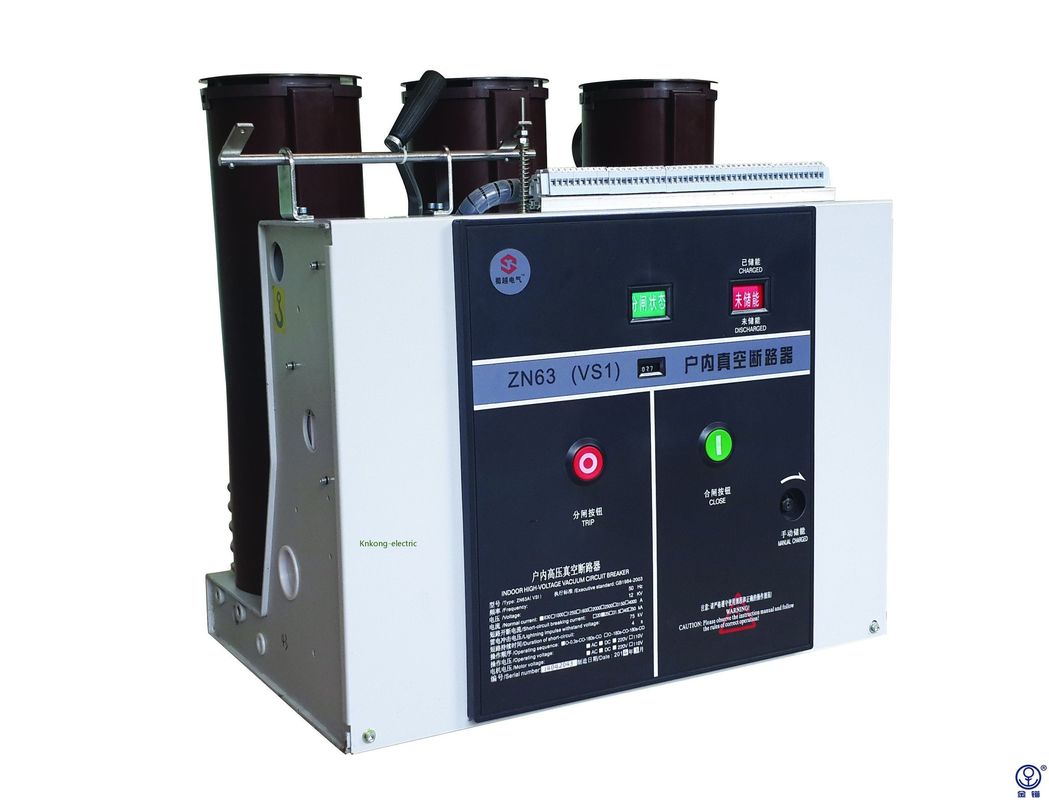

205mm Phasenabstand 25KA, der örtlich festgelegten Vakuumleistungsschalter VS1 bricht



Spannung: 12-24KV

Gegenwärtig: maximales 2000A

Abschaltstrom: maximales 25KA

Art: Geregelt

Phasenabstand: 205-310mm



Produktübersicht

Der Leistungsschalter VS1 wird unabhängig durch Knkong entwickelt und einen modularen Mechanismus annimmt. Verglichen mit dem traditionellen Leistungsschalter VS1, zu benützen ist einfach zu installieren, instandzuhalten, zu prüfen und. Es hat höhere Betriebsstabilität, höhere Sicherheit und längere Nutzungsdauer. Dieses Produkt kann den Anwendungsbedarf von Kunden in den 12kV und 24kV Kraftübertragung und Verteilersystemen erfüllen und ist weitverbreitet, traditionelle europäische Marken zu ersetzen.



VS1-Series Leistungsschalter kennzeichnet hohe Stabilität und hohe Zuverlässigkeit

Im Hinblick auf bremsende Mechanismen haben Leistungsschalter der Reihe VS1 Vakuumgetriebekomponenten optimiert. Die Modularisierung des Frühlingsmechanismus macht es einfach instandzuhalten, hat kurze Wartungszeit für Stromausfall und starke Vielseitigkeit von Teilen. Der Unterbrecher des Kollegen Vakuumhat bessere Kompatibilität und verbesserte Leistung.



Normale Betriebsbedingung

Höhe ≤1000m
Umgebende Temperatur Maximal +40℃
Minute -15℃

Umgebende Feuchtigkeit:

Maximale durchschnittliche Feuchtigkeit

 24 Stunden ≤95%
1-monatiges ≤90%
Maximaler Wasserdampfdruck 24 Stunden ≤2.2kpa
1-monatiges ≤1.8kpa





Technische Parameter

Nein. Einzelteil Einheit Parameter
1 Nennspannung KV 12
2 Bewertete Frequenz Hz 50/60
3



Bewertetes Isolierungsniveau

 Widerstandsspannung der Netzfrequenz 1min (R.M. s)



KV

42 (Phase-zuphase, Phase-zuerde)

48 (über der Trennstrecke)
Antriebwiderstandsspannung (Spitze) beleuchten

75 (Phase-zuphase, Phase-zuerde)

85 (über der Trennstrecke)





4





Nennstrom





 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Bewerteter Kurzschlussabschaltstrom



KA

 20 25 31,5 40
6 Bewerteter kurzzeitiger Widerstandsstrom 20 25 31,5 40
7 Bewerteter Kurzschlussmarkierungsstrom 50 63 80 100
8 Bewerteter Stossstrom 50 63 80 100
9 Bewertete Dauer des Kurzschlusses s 4
10 Bewerteter Betriebsablauf   O-0.3s-O/C-180s-O/C
11 Brechen von Zeiten des bewerteten Kurzschlussstroms Zeiten 30/20 Zeiten (40KA)
12 Mechanische Ausdauer Ops 20000
13 Bewerteter einzelner Kondensatorbankabschaltstrom



 630
14 Bewerteter Rücken an Rückenkondensatorbankabschaltstrom 400
15 Doppel-Erdstörungsabschaltstrom 27,4
16 Zulässiger maximaler Kontaktabbrand



Millimeter

 3
17 Freigabe zwischen offenen Kontakten 10±1
18 Über Anschlag 3.5±0.5
19 Nicht-Gleichzeitigkeit des 3-phasigen Öffnens und des Schließens

Frau



 ≤2
20 Prallen Sie Dauer des Kontaktschließens auf ≤2
21 Durchschnittliche brechende Geschwindigkeit (Augenblick, der 6mm bricht)

m/s



 1.1±0.2
22 Durchschnittliche Herstellungsgeschwindigkeit 0.8±0.2
23 Herstellung von Zeit

Frau



 ≤100
24 Brechen von Zeit ≤50





25



Widerstand jedes Phasenhauptstromkreises



μ Ω

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Kontakt, der Schlagumfang bricht Millimeter ≤2



27

 Bewertete Funktionierenspannung Bewertete Funktionierenspannung (V) AC/DC



V

 24* 110 220
Bereich der Normalbetriebspannung Öffnung: 65%-120% wird die Nennspannung, falls die Spannung niedriger als 30% Nennspannung ist, Operation öffnend nicht erlaubt
28 Nennspannung des Energiespeichermotors V AC110/220, DC110/220
29 EnergieLagerzeit S ≤15









Größe und Tag:

12KV VCB im Freien,

VCB Leistungsschalter 12KV im Freien,

vcb Unterbrecher im Freien
