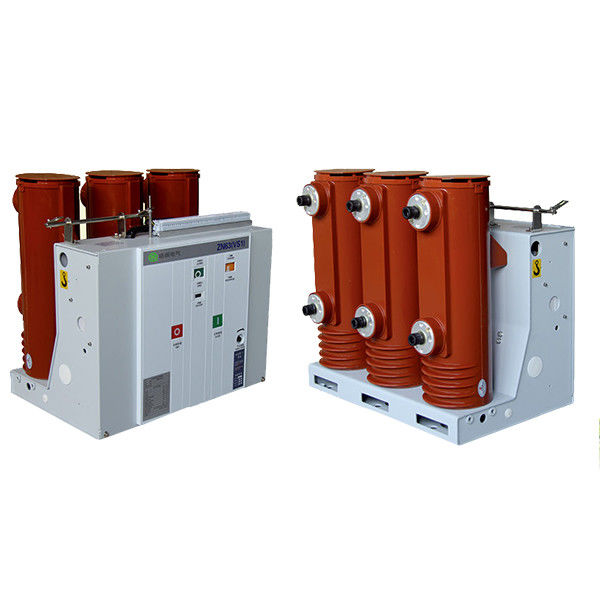

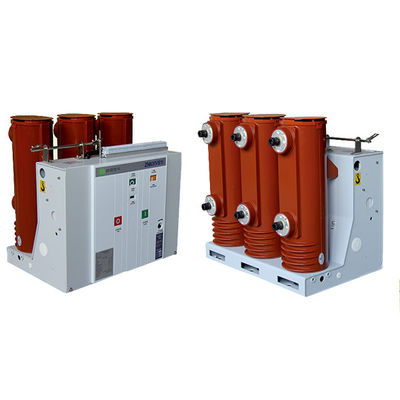

Phase 310, die örtlich festgelegter Leistungsschalter modularisierten Mechanismus 12KV sperrt

Phase 310, die örtlich festgelegter Leistungsschalter modularisierten Mechanismus 12KV sperrt
Phase 310, die örtlich festgelegter Leistungsschalter modularisierten Mechanismus 12KV sperrt

Großes Bild :  Phase 310, die örtlich festgelegter Leistungsschalter modularisierten Mechanismus 12KV sperrt

Produktdetails:
Herkunftsort: CHINA
Markenname: KNKONG
Zertifizierung: CB,ISO,IEC
Modellnummer: VS1-12
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Standardexport-Verpacken
Lieferzeit: 15 Werktage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: Einheit 1000 pro Monat
Kontakt

Phase 310, die örtlich festgelegter Leistungsschalter modularisierten Mechanismus 12KV sperrt

Beschreibung
Spannung: 12kV Gegenwärtig: 630-2000A
Abschaltstrom: 20-25KA Art: Geregelt
Phasenabstand: 310 Manufaktur: KNKONG
Markieren:

Örtlich festgelegter Leistungsschalter 12KV

,

Phase 310

,

die Leistungsschalter sperrt

Phase 310, die örtlich festgelegter Leistungsschalter modularisierten Mechanismus 12KV sperrt



Spannung: 12KV

Gegenwärtig: 630-2000A

Abschaltstrom: 20KA

Art: Geregelt

Phasenabstand: 310



Produktübersicht

Der Leistungsschalter der Reihe VS1 wird vollständig unabhängig durch Knkong basierte auf modernen Konzepten des Entwurfes entwickelt; es nimmt einen modularen Mechanismus für einfache Installation, Wartung, Prüfung und Operation an. Verglichen mit dem traditionellen Leistungsschalter VS1. Es hat höhere Betriebsstabilität, höhere Sicherheit und längere Nutzungsdauer. Dieses Produkt kann den Anwendungsbedarf von Kunden in 12kV und 24kV erfüllen Kraftübertragung und Verteilersysteme und ist im elektrischen Strom, Energie, Erdölchemikalie, Metallurgie, Herstellung, Transport, Bau, Umweltschutz und andere Industrien sowie große Unternehmens- und nationaleschlüsselprojekte weitverbreitet



VS1-Series Leistungsschalter kennzeichnet hohe Stabilität und hohe Zuverlässigkeit

Der Mechanismus von Leistungsschaltern der Reihe VS1 Vakuumist besonders für Getriebekomponenten optimiert worden. Der modulare Frühlingsmechanismus hat die Vorteile der bequemen Wartung, der kurzen Wartungszeit nach einem Stromausfall und der starken Vielseitigkeit der Teile. Er hat gute Kompatibilität mit dem Vakuumunterbrecher, verbessert erheblich die technischen Parameter und hat ausgezeichnetere Leistung.



Technische Parameter

Nein. Einzelteil Einheit Parameter
1 Nennspannung KV 12
2 Bewertete Frequenz Hz 50/60
3



Bewertetes Isolierungsniveau

 Widerstandsspannung der Netzfrequenz 1min (R.M. s)



KV

42 (Phase-zuphase, Phase-zuerde)

48 (über der Trennstrecke)
Antriebwiderstandsspannung (Spitze) beleuchten

75 (Phase-zuphase, Phase-zuerde)

85 (über der Trennstrecke)





4





Nennstrom





 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Bewerteter Kurzschlussabschaltstrom



KA

 20 25 31,5 40
6 Bewerteter kurzzeitiger Widerstandsstrom 20 25 31,5 40
7 Bewerteter Kurzschlussmarkierungsstrom 50 63 80 100
8 Bewerteter Stossstrom 50 63 80 100
9 Bewertete Dauer des Kurzschlusses s 4
10 Bewerteter Betriebsablauf   O-0.3s-O/C-180s-O/C
11 Brechen von Zeiten des bewerteten Kurzschlussstroms Zeiten 30/20 Zeiten (40KA)
12 Mechanische Ausdauer Ops 20000
13 Bewerteter einzelner Kondensatorbankabschaltstrom



 630
14 Bewerteter Rücken an Rückenkondensatorbankabschaltstrom 400
15 Doppel-Erdstörungsabschaltstrom 27,4
16 Zulässiger maximaler Kontaktabbrand



Millimeter

 3
17 Freigabe zwischen offenen Kontakten 10±1
18 Über Anschlag 3.5±0.5
19 Nicht-Gleichzeitigkeit des 3-phasigen Öffnens und des Schließens

Frau



 ≤2
20 Prallen Sie Dauer des Kontaktschließens auf ≤2
21 Durchschnittliche brechende Geschwindigkeit (Augenblick, der 6mm bricht)

m/s



 1.1±0.2
22 Durchschnittliche Herstellungsgeschwindigkeit 0.8±0.2
23 Herstellung von Zeit

Frau



 ≤100
24 Brechen von Zeit ≤50





25



Widerstand jedes Phasenhauptstromkreises



μ Ω

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Kontakt, der Schlagumfang bricht Millimeter ≤2



27

 Bewertete Funktionierenspannung Bewertete Funktionierenspannung (V) AC/DC



V

 24* 110 220
Bereich der Normalbetriebspannung Öffnung: 65%-120% wird die Nennspannung, falls die Spannung niedriger als 30% Nennspannung ist, Operation öffnend nicht erlaubt
28 Nennspannung des Energiespeichermotors V AC110/220, DC110/220
29 EnergieLagerzeit S ≤15









Größe und Tag:

12KV VCB im Freien,

VCB Leistungsschalter 12KV im Freien,

vcb Unterbrecher im Freien
