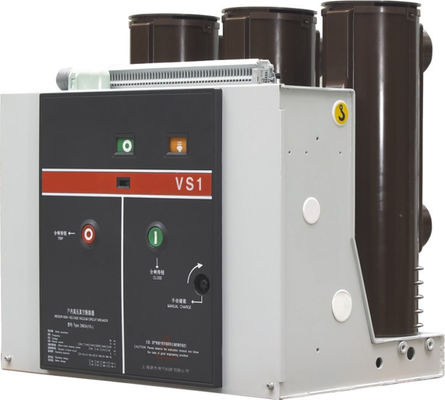

VS1-12 reparierte Art die 205 Phase, die Vakuumleistungsschalter 12KV 630A sperrt
Spannung: 12KV
Gegenwärtig: 630A
Abschaltstrom: 20KA
Art: Geregelt
Produktübersicht
VS1-Series Leistungsschalter sind unabhängig entwickelt durch Knkong basierten auf dem modernen Konzept des Entwurfes komplettes; es nimmt einen modularisierten Mechanismus an, der für Installation, Wartung, Prüfung und Operation einfach ist. Verglichen mit herkömmlichem Leistungsschalter VS1. es kennzeichnet höhere Operationsstabilität, höhere Sicherheit und ausgedehnte Nutzungsdauer. Das Produkt kann Kundennachfrageanwendung in 12kv und 24kV zufriedenstellen Kraftübertragung und Verteilersysteme, die weitgehend in solchen Industrien als Energie, Energie, petrochemische Technik, Metallurgie, Fertigung, Verkehr, Gebäude und Umweltschutz sowie Großunternehmen und nationale Schlüsselprojekte angewendet wird
Technische Parameter
| Nein. |
Einzelteil |
Einheit |
Parameter |
| 1 |
Nennspannung |
KV |
12 |
| 2 |
Bewertete Frequenz |
Hz |
50/60 |
| 3 |
Bewertetes Isolierungsniveau
|
Widerstandsspannung der Netzfrequenz 1min (R.M. s) |
KV
|
42 (Phase-zuphase, Phase-zuerde)
48 (über der Trennstrecke)
|
| Antriebwiderstandsspannung (Spitze) beleuchten |
75 (Phase-zuphase, Phase-zuerde)
85 (über der Trennstrecke)
|
|
4
|
Nennstrom
|
|
630 |
630 |
1250 |
1600 |
| 1250 |
1250 |
1600 |
2000 |
| |
|
2000 |
2500 |
| |
|
2500 |
3150 |
| |
|
|
4000 |
| 5 |
Bewerteter Kurzschlussabschaltstrom |
KA
|
20 |
25 |
31,5 |
40 |
| 6 |
Bewerteter kurzzeitiger Widerstandsstrom |
20 |
25 |
31,5 |
40 |
| 7 |
Bewerteter Kurzschlussmarkierungsstrom |
50 |
63 |
80 |
100 |
| 8 |
Bewerteter Stossstrom |
50 |
63 |
80 |
100 |
| 9 |
Bewertete Dauer des Kurzschlusses |
s |
4 |
| 10 |
Bewerteter Betriebsablauf |
|
O-0.3s-O/C-180s-O/C |
| 11 |
Brechen von Zeiten des bewerteten Kurzschlussstroms |
Zeiten |
30/20 Zeiten (40KA) |
| 12 |
Mechanische Ausdauer |
Ops |
20000 |
| 13 |
Bewerteter einzelner Kondensatorbankabschaltstrom |
|
630 |
| 14 |
Bewerteter Rücken an Rückenkondensatorbankabschaltstrom |
400 |
| 15 |
Doppel-Erdstörungsabschaltstrom |
27,4 |
| 16 |
Zulässiger maximaler Kontaktabbrand |
Millimeter
|
3 |
| 17 |
Freigabe zwischen offenen Kontakten |
10±1 |
| 18 |
Über Anschlag |
3.5±0.5 |
| 19 |
Nicht-Gleichzeitigkeit des 3-phasigen Öffnens und des Schließens |
Frau
|
≤2 |
| 20 |
Prallen Sie Dauer des Kontaktschließens auf |
≤2 |
| 21 |
Durchschnittliche brechende Geschwindigkeit (Augenblick, der 6mm bricht) |
m/s
|
1.1±0.2 |
| 22 |
Durchschnittliche Herstellungsgeschwindigkeit |
0.8±0.2 |
| 23 |
Herstellung von Zeit |
Frau
|
≤100 |
| 24 |
Brechen von Zeit |
≤50 |
|
25
|
Widerstand jedes Phasenhauptstromkreises
|
μ Ω
|
630A |
≤50 |
| 1250A |
≤45 |
| 1600A~2000A |
≤35 |
| ≥2500A |
≤25 |
| 26 |
Kontakt, der Schlagumfang bricht |
Millimeter |
≤2 |
|
27
|
Bewertete Funktionierenspannung |
Bewertete Funktionierenspannung (V) AC/DC |
V
|
24* |
110 |
220 |
| Bereich der Normalbetriebspannung |
Öffnung: 65%-120% wird die Nennspannung, falls die Spannung niedriger als 30% Nennspannung ist, Operation öffnend nicht erlaubt |
| 28 |
Nennspannung des Energiespeichermotors |
V |
AC110/220, DC110/220 |
| 29 |
EnergieLagerzeit |
S |
≤15 |
Operationssicherheit
Der Leistungsschalter hat Anti-misverschlussschutz und die Ineinander greifenfunktion von „5 Garantien“, um misoperation zu vermeiden und der persönlichen Sicherheit der Betreiber in größtem Maße zu schützen.
Nur wenn der Leistungsschalter und der Erdungsschalter in der Ruhestellung sind, kann der Leistungsschalterwagen von der Testposition in die Service-Position rollen
Der Leistungsschalter kann in der Service-/Testposition nur geschlossen werden.
Nachdem der Leistungsschalter geschlossen ist, kann der LKW nicht herein oder heraus gerollt werden, nur wenn der Leistungsschalter in der offenen Stelle ist.
Der Leistungsschalter kann nicht von der Service-Position in die Testposition in der geschlossenen Position bereitgestellt werden.
Der Leistungsschalter kann nicht geschlossen sein, wenn er eingedrückt wird.
Wenn der Leistungsschalter geschlossen ist, wenn das schließend Signal nicht in der Zeit freigegeben wird, schneidet der interne Antireisesteuerstromkreis den schließend Stromkreis ab, um mehrfaches reclosing zu verhindern (optional).
Wenn elektrisches schließend und die Blockierung vorgewählt wird, wenn der Sekundärstromkreis Energie nicht zur Verfügung stellen kann, oder die Energie, die bereitgestellt wird, den Normalbetrieb des Blockierungselektromagneten nicht zufriedenstellen kann (optional), ist der Leistungsschalter nicht geschlossen.
