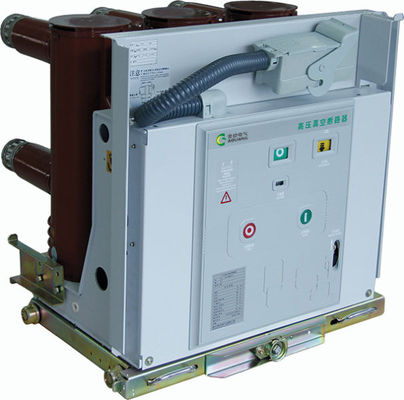

20KA, das zurücknehmbaren VCB-Leistungsschalter 12KV abwechselt

Vakuumleistungsschalter 12KV 630-1250A der Reihen-VS1

Spannung: 12KV

Gegenwärtig: 630-1250A

Abschaltstrom: 20KA

Art: zurücknehmbar

Produktübersicht

VS1-Series bettete Pfosten ein. Vakuumleistungsschalter sind- auf 12kV, Dreiphasen-Innenschaltanlage Wechselstroms 50Hz anwendbar und können als Schutz und Steuergeräte für industrielle und Bergbaueinrichtungstransformator-Nebenstellenausrüstung dienen. Mit modularem und Unabhängigrahmenentwurf für ihre Frühlingsbetätigungsvorrichtungen, können VS1-Series Leistungsschalter mit KYN28- 12(24) Mittelsatz und örtlich festgelegter Schaltanlage funktionieren. Diese Leistungsschalter sind abhängig von Festeinbau und Versammlung mit dem LKW als Handkarreneinheit

Anwendbare Standards

Hochspannungsschaltanlage 1EC62271-100 und Steuerung-Gangteil 100: Wechselstromstromunterbrecher

Sekundärstromkreis

VS1-Series Vakuumleistungsschalter nehmen Modularbauweisen für ihre SekundärSteuerkreiskarten an. Die elektrische Verbindung der Mechanismen setzt hochwertige Selbstbefestigerstecker ein, denen Ersatz erleichtert und zuverlässige elektrische Verbindung sicherstellt

Leistungsstarker Ölpuffer

Leistungsstarker brechender Puffer kann deutlich verringern übertreiben und zurückprallende Umfänge des beweglichen Kontaktes eines Vakuumleistungsschalters, wenn sie den Verlust der mechanischen Ausdauer folglich vermeiden wegen der teilweisen Überermüdung von den Vakuumunterbrecherbälgen brechen, die aus beweglichem Kontakt resultieren, übertreiben. Als zurückprallend verringert die Umfänge des beweglichen Kontaktes, keine Rückzündung und restrike wird während des zugeschalteten Kondensatorbanktests gefunden

Technische Parameter

Operationssicherheit

Mit anti--maloperation Blockierungsschutz können diese Leistungsschalter, arbeitend in den Schaltanlagenkabinetten, „des Fünfschutzes“ des Schutzes der persönlichen Sicherheit eines Betreibers verwirklichen Ineinander greifenfunktionen, die malapert Vermeidung und die Maximierung.

Nur wenn der Leistungsschalter und der Mit Erde bedecken Schalter in der getrennten Position sind, kann der LKW des Leistungsschalters wird stark beansprucht in die Service-Position von der Testposition

Der Leistungsschalter kann geschlossen werden nur wenn in der Service-/Testposition.

Mit dem Leistungsschalter schloss seinen LKW kann nicht herein stark beansprucht werden oder heraus stark beansprucht werden, der verwirklicht werden kann, nur wenn der Leistungsschalter in der getrennten Position ist.

Der Leistungsschalter in einer geschlossenen Position kann nicht heraus von der Service-Position in die Testposition stark beansprucht werden.

Der Leistungsschalter kann nicht geschlossen sein, während es herein stark beansprucht wird.

Wenn der Leistungsschalter geschlossen ist, wenn das schließend Signal entferntes fristgerechtes sein nicht kann, schneidet der interne Antireisesteuerstromkreis den schließend Stromkreis ab, um mehrfaches reclosing zu verhindern (optional).

Wenn die elektrische schließend Aussperrung vorgewählt wird, ist der Leistungsschalter nicht imstande geschlossen zu werden, wenn der Sekundärstromkreis Energie zur Verfügung stellen nicht kann, oder die bereitgestellte Energie den Normalbetrieb des Blockierungselektromagneten treffen nicht kann (optional).
