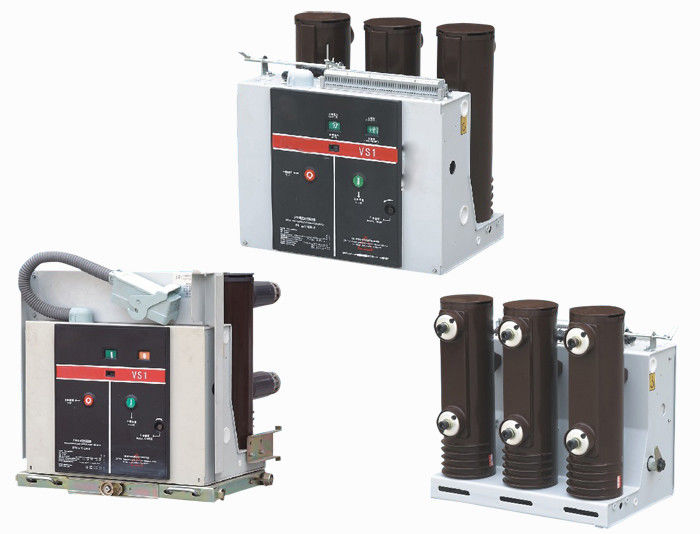

Leistungsschalter-Modularbauweise VS1 Reihe eingebettete Pole Vakuum

Leistungsschalter-Modularbauweise VS1 Reihe eingebettete Pole Vakuum
Leistungsschalter-Modularbauweise VS1 Reihe eingebettete Pole Vakuum

Großes Bild :  Leistungsschalter-Modularbauweise VS1 Reihe eingebettete Pole Vakuum

Produktdetails:
Herkunftsort: CHINA
Markenname: KNKONG
Zertifizierung: CB,ISO,IEC
Modellnummer: VS1-12
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: USD 1000-2000 Each
Verpackung Informationen: Standardexport-Verpacken
Lieferzeit: 15 Werktage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: Einheit 1000 pro Monat
Kontakt

Leistungsschalter-Modularbauweise VS1 Reihe eingebettete Pole Vakuum

Beschreibung
Spannung: 12kV Gegenwärtig: 1250A
Abschaltstrom: 25kA Art: Zurücknehmbar
Vorlage: CHINA Manufaktur: KNKONG
Markieren:

Reihen VS1 staubsaugen Leistungsschalter

,

Eingebetteter Pole-Vakuumleistungsschalter

,

Modularer VCB-Vakuumleistungsschalter

Reihen-Vakuumleistungsschalter VCB 12KV 1250A VS1

Spannung: 12KV

Gegenwärtig: 1250A

Abschaltstrom: 25KA

Art: zurücknehmbar





Produktübersicht

VS1-Series bettete Pfosten ein. Vakuumleistungsschalter sind- auf 12kV, Dreiphasen-Innenschaltanlage Wechselstroms 50Hz anwendbar und können als Schutz und Steuergeräte für industrielle und Bergbaueinrichtungstransformator-Nebenstellenausrüstung dienen. Mit modularem und Unabhängigrahmenentwurf für ihre Frühlingsbetätigungsvorrichtungen, können VS1-Series Leistungsschalter mit KYN28- 12(24) Mittelsatz und örtlich festgelegter Schaltanlage funktionieren. Diese Leistungsschalter sind abhängig von Festeinbau und Versammlung mit dem LKW als Handkarreneinheit



Anwendbare Standards

Hochspannungsschaltanlage 1EC62271-100 und Steuerung-Gangteil 100: Wechselstromstromunterbrecher



Sekundärstromkreis

VS1-Series Vakuumleistungsschalter nehmen Modularbauweisen für ihre SekundärSteuerkreiskarten an. Die elektrische Verbindung der Mechanismen setzt hochwertige Selbstbefestigerstecker ein, denen Ersatz erleichtert und zuverlässige elektrische Verbindung sicherstellt



Technische Parameter

Nein. Einzelteil Einheit Parameter
1 Nennspannung KV 12
2 Bewertete Frequenz Hz 50/60
3



Bewertetes Isolierungsniveau

 Widerstandsspannung der Netzfrequenz 1min (R.M. s)



KV

42 (Phase-zuphase, Phase-zuerde)

48 (über der Trennstrecke)
Antriebwiderstandsspannung (Spitze) beleuchten

75 (Phase-zuphase, Phase-zuerde)

85 (über der Trennstrecke)





4





Nennstrom





 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Bewerteter Kurzschlussabschaltstrom



KA

 20 25 31,5 40
6 Bewerteter kurzzeitiger Widerstandsstrom 20 25 31,5 40
7 Bewerteter Kurzschlussmarkierungsstrom 50 63 80 100
8 Bewerteter Stossstrom 50 63 80 100
9 Bewertete Dauer des Kurzschlusses s 4
10 Bewerteter Betriebsablauf   O-0.3s-O/C-180s-O/C
11 Brechen von Zeiten des bewerteten Kurzschlussstroms Zeiten 30/20 Zeiten (40KA)
12 Mechanische Ausdauer Ops 20000
13 Bewerteter einzelner Kondensatorbankabschaltstrom



 630
14 Bewerteter Rücken an Rückenkondensatorbankabschaltstrom 400
15 Doppel-Erdstörungsabschaltstrom 27,4
16 Zulässiger maximaler Kontaktabbrand



Millimeter

 3
17 Freigabe zwischen offenen Kontakten 10±1
18 Über Anschlag 3.5±0.5
19 Nicht-Gleichzeitigkeit des 3-phasigen Öffnens und des Schließens

Frau



 ≤2
20 Prallen Sie Dauer des Kontaktschließens auf ≤2
21 Durchschnittliche brechende Geschwindigkeit (Augenblick, der 6mm bricht)

m/s



 1.1±0.2
22 Durchschnittliche Herstellungsgeschwindigkeit 0.8±0.2
23 Herstellung von Zeit

Frau



 ≤100
24 Brechen von Zeit ≤50





25



Widerstand jedes Phasenhauptstromkreises



μ Ω

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Kontakt, der Schlagumfang bricht Millimeter ≤2



27

 Bewertete Funktionierenspannung Bewertete Funktionierenspannung (V) AC/DC



V

 24* 110 220
Bereich der Normalbetriebspannung Öffnung: 65%-120% wird die Nennspannung, falls die Spannung niedriger als 30% Nennspannung ist, Operation öffnend nicht erlaubt
28 Nennspannung des Energiespeichermotors V AC110/220, DC110/220
29 EnergieLagerzeit S ≤15



Leistungsschalter-Modularbauweise VS1 Reihe eingebettete Pole Vakuum 0
