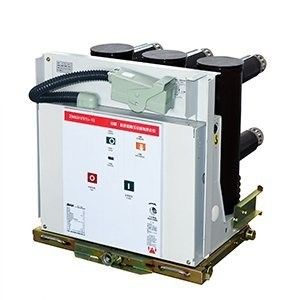

Leistungsschalter-zurücknehmbare Art 12KV 630A Vakuumvcb

Leistungsschalter-zurücknehmbare Art 12KV 630A Vakuumvcb
Leistungsschalter-zurücknehmbare Art 12KV 630A Vakuumvcb

Großes Bild :  Leistungsschalter-zurücknehmbare Art 12KV 630A Vakuumvcb

Produktdetails:
Herkunftsort: CHINA
Markenname: KNKONG
Zertifizierung: CB,ISO,IEC
Modellnummer: VS1-12
Zahlung und Versand AGB:
Min Bestellmenge: 1
Verpackung Informationen: Standardexport-Verpacken
Lieferzeit: 15 Werktage
Zahlungsbedingungen: L/C, T/T, Western Union
Versorgungsmaterial-Fähigkeit: Einheit 1000 pro Monat
Kontakt

Leistungsschalter-zurücknehmbare Art 12KV 630A Vakuumvcb

Beschreibung
Spannung: 12kV Gegenwärtig: 630A
Abschaltstrom: 25kA Art: Zurücknehmbar
Standard: GB, ISO, IEC Manufaktur: KNKONG
Markieren:

Leistungsschalter des Vakuumvcb

,

Leistungsschalter 12KV 630A VCB

,

Zurücknehmbarer Vakuumleistungsschalter

Reihe des Leistungsschalters VCB VS1 12KV 630A Vakuum

Spannung: 12KV

Gegenwärtig: 630A

Abschaltstrom: 25KA

Art: zurücknehmbar





Produktübersicht

VS1-Series bettete Pfosten ein. Vakuumleistungsschalter sind- auf 12kV, Dreiphasen-Innenschaltanlage Wechselstroms 50Hz anwendbar und können als Schutz und Steuergeräte für industrielle und Bergbaueinrichtungstransformator-Nebenstellenausrüstung dienen. Mit modularem und Unabhängigrahmenentwurf für ihre Frühlingsbetätigungsvorrichtungen, können VS1-Series Leistungsschalter mit KYN28- 12(24) Mittelsatz und örtlich festgelegter Schaltanlage funktionieren. Diese Leistungsschalter sind abhängig von Festeinbau und Versammlung mit dem LKW als Handkarreneinheit



VS1-Series Leistungsschalter kennzeichnet hohe Stabilität und hohe Zuverlässigkeit

Im Hinblick auf Mechanismen werden VS1-Series Vakuumleistungsschaltern spezielle Optimierung zu den Getriebeteilen gegeben. Modulare Frühlingsmechanismen haben solche Vorteile als bequeme Wartung, kurze macht--weg Wartung, hohe Vielseitigkeit von Teilen und rühmen sich bessere Kompatibilität mit Vakuumunterbrechern, die erheblich die technischen Parameter verbessert und mehr ausgezeichnete Leistung liefert.



Normale Betriebsbedingung

Höhe ≤1000m
Umgebende Temperatur Maximal +40℃
Minute -15℃

Umgebende Feuchtigkeit:

Maximale durchschnittliche Feuchtigkeit

 24 Stunden ≤95%
1-monatiges ≤90%
Maximaler Wasserdampfdruck 24 Stunden ≤2.2kpa
1-monatiges ≤1.8kpa



Technische Parameter

Nein. Einzelteil Einheit Parameter
1 Nennspannung KV 12
2 Bewertete Frequenz Hz 50/60
3



Bewertetes Isolierungsniveau

 Widerstandsspannung der Netzfrequenz 1min (R.M. s)



KV

42 (Phase-zuphase, Phase-zuerde)

48 (über der Trennstrecke)
Antriebwiderstandsspannung (Spitze) beleuchten

75 (Phase-zuphase, Phase-zuerde)

85 (über der Trennstrecke)





4





Nennstrom





 630 630 1250 1600
1250 1250 1600 2000
    2000 2500
    2500 3150
      4000
5 Bewerteter Kurzschlussabschaltstrom



KA

 20 25 31,5 40
6 Bewerteter kurzzeitiger Widerstandsstrom 20 25 31,5 40
7 Bewerteter Kurzschlussmarkierungsstrom 50 63 80 100
8 Bewerteter Stossstrom 50 63 80 100
9 Bewertete Dauer des Kurzschlusses s 4
10 Bewerteter Betriebsablauf   O-0.3s-O/C-180s-O/C
11 Brechen von Zeiten des bewerteten Kurzschlussstroms Zeiten 30/20 Zeiten (40KA)
12 Mechanische Ausdauer Ops 20000
13 Bewerteter einzelner Kondensatorbankabschaltstrom



 630
14 Bewerteter Rücken an Rückenkondensatorbankabschaltstrom 400
15 Doppel-Erdstörungsabschaltstrom 27,4
16 Zulässiger maximaler Kontaktabbrand



Millimeter

 3
17 Freigabe zwischen offenen Kontakten 10±1
18 Über Anschlag 3.5±0.5
19 Nicht-Gleichzeitigkeit des 3-phasigen Öffnens und des Schließens

Frau



 ≤2
20 Prallen Sie Dauer des Kontaktschließens auf ≤2
21 Durchschnittliche brechende Geschwindigkeit (Augenblick, der 6mm bricht)

m/s



 1.1±0.2
22 Durchschnittliche Herstellungsgeschwindigkeit 0.8±0.2
23 Herstellung von Zeit

Frau



 ≤100
24 Brechen von Zeit ≤50





25



Widerstand jedes Phasenhauptstromkreises



μ Ω

 630A ≤50
1250A ≤45
1600A~2000A ≤35
≥2500A ≤25
26 Kontakt, der Schlagumfang bricht Millimeter ≤2



27

 Bewertete Funktionierenspannung Bewertete Funktionierenspannung (V) AC/DC



V

 24* 110 220
Bereich der Normalbetriebspannung Öffnung: 65%-120% wird die Nennspannung, falls die Spannung niedriger als 30% Nennspannung ist, Operation öffnend nicht erlaubt
28 Nennspannung des Energiespeichermotors V AC110/220, DC110/220
29 EnergieLagerzeit S ≤15



Leistungsschalter-zurücknehmbare Art 12KV 630A Vakuumvcb 0
