380V, 50/60 Hz
Modularbauweise, einfache Versammlung
Einschließung: Max. IP40
CCC, ISO9001, GB7251, IEC439
Schicken Sie uns Ihr SLD (Federzeichnung der einzelnen Zeile), oder Anforderungen, entwerfen wir den Schaltanlagenplan für Sie
General

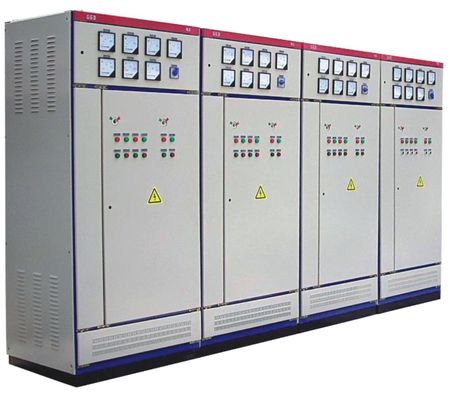

Verwendet für erfahrene Nutzer wie Kraftwerke, Nebenstellen, Fabriken und Bergwerke, als Wechselstrom 50-60Hz, bewerteter Arbeitsstrom bis zu 3150A im Machtverteilersystem, als die Energieaufbereitung, die Verteilung und die Steuerung der Macht, der Beleuchtung und der Netzverteilungsausrüstung.
Das Produkt hat die Eigenschaften der guten Dynamik und der Wärmebeständigkeit, Roman und angemessene Struktur, praktischer elektrischer Entwurf, starke Serienbrauchbarkeit und hohes Schutzniveau. Es kann als aktualisiertes Produkt verwendet werden.
Die Auswahl von elektrischen Komponenten
A. Das GGD-Kabinett nimmt hauptsächlich die moderneren elektrischen Komponenten, die in China, wie DW45, MCCB, DZ20, DW15, etc. gleichzeitig in Serienfertigung hergestellt werden können, es behält auch einige der verwendbaren Komponenten an, die auf den wirtschaftlichen und angemessenen Prinzipien und unter der Voraussetzung der vollen Erwägung der Möglichkeit basiert werden. Alte Produkte wie DZ10, etc., benutzen nicht veraltete elektrische Komponenten.
B. HD13BX und HS13BX Dreh--ließ Messerschalter sind die speziellen Komponenten laufen, die durch NLS entworfen waren, um den Bedarf der einzigartigen Struktur des GGD-Kabinetts zu erfüllen. Es ändert die Betriebsart des Mechanismus und behält die Vorteile der alten Produkte. Es ist ein praktischer neuer Typ elektrische Komponente.
C. Wenn die Konstruktionsabteilung neue elektrische Komponenten mit besserer Leistung vorwählt und mehr Technologie entsprechend Nutzerbedarfen neu, weil GGD gute Installationsflexibilität hat, verursacht es im Allgemeinen nicht die Herstellungs- und Installationsschwierigkeiten wegen der Aktualisierung von elektrischen Komponenten.
D., um die dynamische Stabilität des Hauptstromkreises weiter zu verbessern, entwarf NLS eine ZMJ-Art kombinierte Busklammer und isolierende Unterstützung für das GGD-Kabinett. Die Hauptleitungsträgerklammer wird vom hochfesten, hohen flammhemmenden PPO-Legierungsmaterial, mit der hohen Isolierungsstärke hergestellt, gut, Leistung und einzigartige Struktur selbst-auslöschend. Sie kann in eine einzelne Hauptleitungsträgerklammer oder in eine doppelte Hauptleitungsträgerklammer leicht kombiniert werden, indem man den Baustein justiert. Die isolierende Unterstützung ist eine Ärmel-artige geformte Struktur mit niedrigen Kosten und ein hochfest, die den Defekt der unzulänglichen Kriechstrecke der alten Produkte löst.
Eigenschaften
1. Die Instrumenttür, die mit elektrischen Komponenten ausgerüstet wird, wird an den Rahmen mit dem feindrähtigen weichen Kupferdraht angeschlossen. Die Montageteile im Kabinett und im Rahmen werden von den Rändelschrauben angeschlossen, und das ganze Kabinett setzt eine komplette Erdungsschutzschaltung fest.
2. Orange-förmige backende Farbe des Polyester wird für das Kabinettkörperende benutzt. Haftvermögen und gute Beschaffenheit. Das ganze Kabinett ist in den Matttönen, das die Blendwirkung vermeidet und eine bequemere Sichtumwelt für das Personal im Dienstschafft.
3. Die obere Abdeckung des Kabinetts kann entfernt werden, wenn sie den Zusammenbau und die Anpassung des Hauptbusses auf Standort erleichtern gemusst wird. Die vier Ecken der Kabinettspitze werden mit anhebenden Ringen für das Anheben und das Versenden ausgerüstet.
4. Der Kabinettkörper-Schutzgrad ist IP30, und Benutzer können zwischen IP20~IP40 entsprechend den Anforderungen der Gebrauchsumwelt auch wählen.
