380V, 50/60 Hz
Modularbauweise, einfache Versammlung
Einschließung: Max. IP40
CCC, ISO9001, GB7251, IEC439
Schicken Sie uns Ihr SLD (Federzeichnung der einzelnen Zeile), oder Anforderungen, entwerfen wir den Schaltanlagenplan für Sie
General

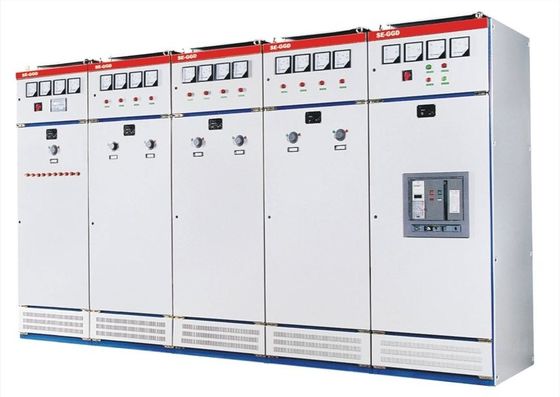

GGD-Schwachstromschaltanlage ist eine GGD-Art Wechselstromschwachstromnetzverteilungskabinett, die für netzverteilungskabinette der festen Verdrahtung Schwachstrombenutzt wird. Sie wird in drei Arten unterteilt: GGD1GGD2GGD3, mit gegenwärtigen Fähigkeiten des unterschiedlichen Segments.
Arbeitsbereich
1. Die umgebende Temperatur ist nicht höher als +40℃ und nicht niedriger als -5℃.
2. Wenn das Produkt installiert und benutzt ist, sollte die Höhe des Verwendungsorts 2000M nicht übersteigen.
3. Die relative Luftfeuchtigkeit der Umgebungsluft ist nicht mehr als 90% (+25℃).
4. Die Ausrüstung sollte in einen Platz ohne schwere Erschütterung und Auswirkung installiert sein und in einen Platz, in dem die elektrischen Komponenten nicht korrodiert werden.
5. Die relative Luftfeuchtigkeit der Umgebungsluft übersteigt nicht 5%, wenn die maximale Temperatur 40 Grad ist, und eine größere relative Temperatur wird bei einer niedrigeren Temperatur gewährt, der als passend gelten sollte zu
Temperaturwechsel produzieren möglicherweise gelegentlich Kondensationseffekte
6. Die Ausrüstung ist in einen Platz installiert, in dem es keine schwere Erschütterung und Auswirkung gibt, und wo die elektrischen Komponenten nicht korrodiert werden
7. Wenn der Benutzer spezielle Anforderungen hat, kann es durch Beratung mit dem Hersteller gelöst werden
Eigenschaften
1. Entsprechend dem Zweck wird es in unterteilt: Macht, die Kabinett, Hauptleitungsträgerverbindungskabinett, Zufuhrkabinett, Motorsteuerungsschaltschrank, Blindleistungskompensationskabinett, Netzverteilungskabinett beleuchtend empfängt.
2. Kabinettstruktur:
(1) wird der Einbaurahmen teilweise geschweißt und zusammengebaut mit 8MF kalt-bildete Stahl. Der Rahmen hat die Entlüftungslöcher, die entsprechend den Modulen von E=20mm und von E=100mm vereinbart werden, um die Vielseitigkeit der Produktversammlung zu verbessern.
(2) hat die ZMJ-Art Hauptleitungsträgerklammer, die mit hohem flammhemmendem PPO-Material warmgeformt ist, eine Modularität mit hoher mechanischer Festigkeit und Isolierung.
(3) nehmen die 1000mm und 1200mm breiten Kabinette eine symmetrische Doppeltürstruktur auf der Front an, und die 600mm und 800mm breiten Kabinette nehmen eine ganze Klappenstruktur an. Die Rückseite des Kabinetts nimmt eine symmetrische Doppeltürstruktur an. Die Kabinettstruktur ist nicht gegen die Wand installiert.
(4) wird die Schranktür an den Rahmen mit einem galvanisierten Wellenscharnier angeschlossen, das für Installation und Zerlegung bequem ist. Es gibt Gummieinsätze am faltenden Rand der Tür.
(5) wird die Erdungsrändelschraubestruktur zwischen den Montageteilen im Kabinett und dem Rahmen benutzt, um eine komplette Erdungsschutzschaltung zu bilden.
(6) kann die obere Abdeckung des Kabinettkörpers entfernt werden, wenn sie den Zusammenbau und die Anpassung des Hauptbusses erleichtern gemusst wird.
