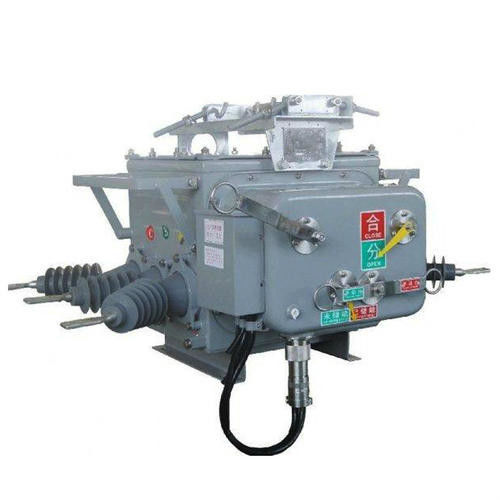

Der Pfosten-angebrachte Hochspannungsleistungsschalter des vakuum ZW20-12 (ZW20B-12) im Freien ist eine Hochspannungsschaltanlage im Freien mit einer Nennspannung von 12kV und von Dreiphasen-Wechselstrom 50Hz. Hauptsächlich verwendet für das Brechen und das Schließen der gegenwärtigen Last, überbelasten Sie gegenwärtiges und schließen Sie Strom des Stromnetzes kurz.
Es ist für den Schutz und die Steuerung von Nebenstellen, industrielle und Bergbauunternehmen und städtische und ländliche Machtvertriebsnetze passend, und ist für Plätze mit häufigen Operationen und städtischen Automatisierungsmachtvertriebsnetzen besonders passend. Dieses Produkt wird mit dem Prüfer zusammengebracht, der die Bedingungen des Verteilungsautomatisierungssystems erfüllen kann und die traditionelle recloser Funktion zuverlässig und effektiv abschließen kann.
Technische Eigenschaften
Elektrische Verbindung durch Luftfahrtsockel und Siegelseilzug im Freien, mit Fehlererkennungsfunktion, zuverlässigem Urteil der Schutzkontrollfunktion und der Kommunikationsfunktion, Entdeckung des nullreihenfolgenstroms und des ZwischenphasenkurzschlussFehlerstromes in und aus dem Feld und automatischem Abbau der einphasigen Grundstörung der Hauptteilschalter der Kurzschlussstörung zwischen Phasen und Phasen ist Vakuumauslöschung und Isolierung des Gases SF6. Der Kofferaufbau bezieht sich die auf Gasdichtung von Toshiba, Japan, explosionssicher, und die Isolierungsstrukturtechnologie hat die ausgezeichnete versiegelnde Gesamtleistung. Das Innere SF6 voll mit Gas leckt und wird nicht nicht durch die Außenwelt beeinflußt.
Normale Betriebsbedingung:
1. Umgebungstemperatur: -40℃~+40℃; tägliche Temperaturdifferenz: täglicher Temperaturwechsel ist nicht mehr als 25℃; Entsprechend den Materialeigenschaften des Gases SF6, wenn die umgebende Temperatur -40℃, ist wenn der Luftdruck innerhalb des Kabinetts 0.05Mpa ist, dieses, wenn das SF6 noch im Gaszustand ist, zum des Normalbetriebs des Produktes sicherzustellen. (Wenn die umgebende Temperatur -40°C ist und der Manometerdruck 0.05Mpa ist, ist der Punkt der Verflüssigung SF6 -55°C; mit nullManometerdruck übersteigt der Punkt der Verflüssigung SF6 nicht -60°C).
2. Die Windgeschwindigkeit ist nicht mehr als 35m/s;
3. Es gibt keinen Platz, in dem es Entflammbarkeit, Explosionsgefahr, starke chemische Ätzmittel (wie verschiedene Säuren, Alkalien oder dichter Rauch, etc.) und schwere Erschütterung gibt.
4. Höhe: ≤1000m;
5. Umfassen von Stärke: 10mm;
6. Luftverschmutzungsgrad: Niveau IV;
7. Erdbebenintensität: Grad ≤7;
8. Der neutrale Punkt, der Methode des Stromnetzes erdet: der neutrale Punkt wird nicht geerdet, wird der neutrale Punkt durch die Bogenunterdrückungsspule geerdet, und der neutrale Punkt wird durch niedrigen Widerstand geerdet.
Technische Parameter
|
Nein.
|
Einzelteil
|
Einheit
|
Parameter
|
|
1
|
Nennspannung
|
KV
|
12
|
|
2
|
Bewertete Frequenz
|
Hz
|
50
|
|
3
|
Nennstrom
|
|
630 1250
|
|
4
|
Netzfrequenzwiderstand
Spannung (DryWet-Isolierungsbruch)
|
KV
|
423448
|
|
5
|
Blitzschock-Widerstandsspannung
|
KV
|
75
|
|
6
|
Bewerteter Kurzschlussabschaltstrom
|
KA
|
2025
|
|
7
|
Bewerteter Kurzschlussabschaltstrom, der Zeiten bricht
|
Zeiten
|
30
|
|
8
|
Bewerteter Betriebsablauf
|
|
O-0.3s-CO-180s-CO
|
|
9
|
Schließender Strom des bewerteten Kurzschlusses
|
KA
|
50 63
|
|
10
|
Bewerteter kurzzeitiger Widerstandsstrom
|
20 25
|
|
11
|
Bewerteter Höchstwert des Widerstehens des Stroms
|
50 63
|
|
12
|
Bewertete Kurzschlussdauer
|
s
|
4
|
|
13
|
Mechanische Ausdauer
|
Zeiten
|
10000
|
|
14
|
Zulässige Abnutzungsstärke des Kontaktes
|
Millimeter
|
3
|
