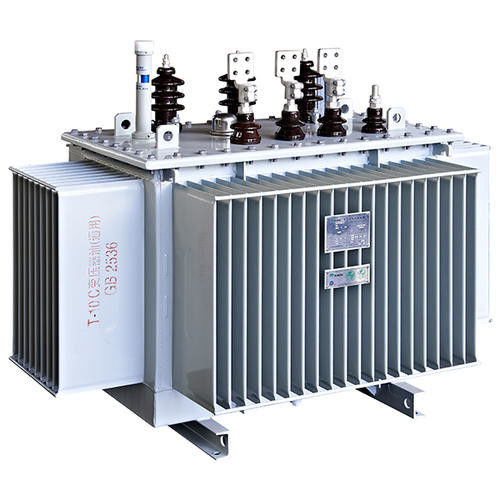

ölgeschützter Transformator 1000KVA 50/60Hz S14-M

Produktnormen

GB1094.1-2013General Regeln für Transformatoren
GB1094.2-2013Power Transformator-Temperaturanstieg
GB1094.3-2003Insulation Niveau und Isolierungs-Test von Transformatoren
GB1094.5-2008Power Transformator widersteht Kurzschlussfähigkeit
GB/T1094.10-2003Power Transformatoren - Teil 10: Bestimmung von Schallpegeln
GB/T25446-2010Oil tauchte technische Parameter und Anforderungen des formlosen Legierungskernverteilungstransformators unter

Strukturelle Eigenschaften

Eisenkern: Das magnetische Material des Eisenkernes benutzt formlose Legierung. Da die formlose Legierung keine Kristallstruktur hat und eine weiche magnetische Eigenschaft hat, ist der Bereich der Hystereseschleife, die Magnetisierung sehr schmal
Energie ist klein, ist die elektrische Widerstandskraft hoch, und die Wirbelstromverluste sind klein, also werden die Leerlaufverluste und der Leerlaufstrom des Transformators, der von diesem Material hergestellt wird, benutzt. sehr niedrig. Der Kern wird aus vier verschiedenen Kernrahmen in der gleichen Fläche verfasst
zu eine Dreiphasenfünfspaltenart bilden. Sie muss getempert werden und sie muss ein Quersperrengelenk mit einer rechteckigen Querschnittsform haben.

Spule: Zusätzlich zur Anwendung von Schwachstromwicklungen (160kVA oder weniger) mit kupfernen Leitern, verwendete eine zylinderförmige Struktur, die von der kupfernen Folie gemacht wurde isgenerally; Hochspannungswicklungen benutzen eine vielschichtige zylinderförmige Struktur, um die wickelnde Ampereverteilung und das Durchsickern des magnetischen Flusses zu balancieren. Hochspannungs- und Schwachstromwicklungen sind zusammen mit Drahtspannungsgeräten gedreht, rechteckige Spulen zu bilden, und die Spulen werden verfestigt, indem man heiß-drückt und formt, um die mechanische Festigkeit der Wicklungen und der Fähigkeit zu erhöhen, Kurzschluss zu widerstehen.

Öltank: Er nimmt eine schöne Volldichtung und eine wartungsfreie gewölbte Struktur an. Durch moderne Öltankfertigungstechnik macht er strengen Druck. durch.

Firma

Verantwortung: Produktionsforschung und entwicklung MV& LV Schalter, outdoor&indoor VCB, Netzverteilungsanschlüsse (DTU, FTU).

Jahr der Festlegung: 10th-June-2009

Registriertes Kapital: RMB102,000,000 (USD 15.000.000)

Firmenlizenz: 91410104689749184A

Herstellungswerkstattbereich: 20.000 Quadratmeter

Firmennatur: Privatunternehmen

Zahl von Angestellten: 180

Leitender Ingenieur: 20-30

Jahresumsatzvolumen 2019: RMB200,000,000 (USD 26.000.000)
