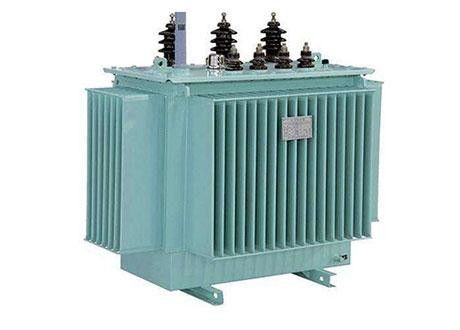

Ölstandard S11 10/0.4KV Transformator-GB/T25446
Produkteinführung
Diese Art ist eine Kombination der Forschung und der Anwendung unsere Firma von neuen Materialien und neue Prozesse, unabhängige Innovations- und Technologieeinleitung und durch die Optimierung und den innovativen Entwurf des Kernes und der Spulenstruktur, den Zweck der Verringerung von Leerlaufverlusten und von Geräuschen zu erzielen. Unabhängig entwickelte Produkte.
Verglichen mit dem gegenwärtigen nationalen Standard-JB/T10088-2004, ist der Geräuschpegel durch einen Durchschnitt 20% gefallen, und das Produktleistungsniveau hat das inländische hohe Niveau erreicht.
Produktnormen
Allgemeine Regeln GB1094.1-2013 für Transformatoren
Temperaturanstieg des Transformator-GB1094.2-2013
Niveau der Isolierungs-GB1094.3-2003 und Isolierungs-Test von Transformatoren
Transformator GB1094.5-2008 widersteht Kurzschlussfähigkeit
GB/T1094.10-2003 Transformatoren - Teil 10: Bestimmung von Schallpegeln
Technische Parameter und Anforderungen des ölgeschützten formlosen Kernverteilungstransformators der Legierung GB/T25446-2010
Bedingungen
1. Zustände der normalen Umwelt: Die Höhe übersteigt nicht 1000m;
2. Das höchste umgebende Temperatur +40 °C, das niedrigste °C -25;
3. Bedingungen für spezielle Umwelt: Höhe vorbei 1000m;
4. Das höchste umgebende Temperatur +40 °C, das niedrigste -45 °C. (ausführliche Beschreibung bei der Einrichtung);
5. Installationsstandort: kein Schadgas, keine offensichtliche Schmutzumwelt;
Anmerkung: Entsprechend den vereinbarten Bedingungen Benutzer mit Produkten unter Sondernutzungsbedingungen versehen.
Firma
Verantwortung: Produktionsforschung und entwicklung MV& LV Schalter, outdoor&indoor VCB, Netzverteilungsanschlüsse (DTU, FTU).
Jahr der Festlegung: 10th-June-2009
Registriertes Kapital: RMB102,000,000 (USD 15.000.000)
Firmenlizenz: 91410104689749184A
Herstellungswerkstattbereich: 20.000 Quadratmeter
Firmennatur: Privatunternehmen
Zahl von Angestellten: 180
Leitender Ingenieur: 20-30
Jahresumsatzvolumen 2019: RMB200,000,000 (USD 26.000.000)
Technische hauptsächlichdaten des Transformators des Öl-10KV-S11
Nennkapazität
(KVA) |
Hoch
Spannung
(KV) |
Klopfen
Strecke |
Tief
Spannung
(KV) |
Frequenz
(Hz) |
Verbindung
Symbol |
Leerlaufverluste
(W) |
Lastsverlust
(W) |
Leerlaufstrom
(%) |
Geräuschpegel
(DB) |
Kurzschluss
Widerstand (%) |
Messgerät
EIN x B
(Millimeter x Millimeter) |
Maße
L*W*H (Millimeter) |
Gewicht (Kilogramm) |
| 30 |
6
6,3
6,6
10
10,5
11 |
±5%
±2X 2. 5% |
0,4 |
50 |
- yn11
- Y, ynO
|
100 |
630 |
2,3 |
44 |
4 |
400 |
770X545X890 |
260 |
| 50 |
130 |
910 |
2,0 |
44 |
400 |
790X560X920 |
320 |
| 80 |
180 |
1310 |
1,9 |
48 |
400 |
850X635X980 |
420 |
| 100 |
200 |
1580 |
1,8 |
48 |
550 |
865X685X990 |
470 |
| 160 |
280 |
2310 |
1,6 |
49 |
550 |
1120X740X1050 |
610 |
| 200 |
340 |
2730 |
1,5 |
51 |
550 |
1235X825X1080 |
750 |
| 250 |
400 |
3200 |
1,4 |
51 |
550 |
1275X860X1100 |
850 |
| 315 |
480 |
3830 |
1,4 |
53 |
550 |
1300X870X1170 |
960 |
| 400 |
570 |
4520 |
1,3 |
53 |
660 |
1395X960X1190 |
1160 |
| 500 |
680 |
5410 |
1,2 |
54 |
660 |
1530X1080X1230 |
1340 |
| 630 |
810 |
6200 |
1,1 |
54 |
4,5 |
660 |
1660X1180X1300 |
1660 |
| 800 |
980 |
7500 |
1,0 |
57 |
820 |
1740X1255X1400 |
2100 |
| 1000 |
1150 |
10300 |
1,0 |
57 |
820 |
1780X1320X1490 |
2400 |
| 1250 |
1360 |
12000 |
0,9 |
59 |
820 |
1855X1345X1580 |
2850 |
| 1600 |
1640 |
14500 |
0,8 |
59 |
820 |
1960X1415X1700 |
3430
|
