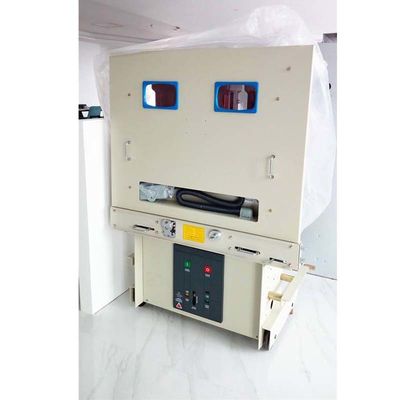

VS1-40.5T Hochspannungs-VCB Innenvakuumleistungsschalter 40,5 KV

VS1-40.5T Art Innenhochspannungsvakuumleistungsschalter-Elektrogeräteversorgungen

Produkteinführung

(modulare Art) ist Innenleistungsschalter des vakuum -40,5 für Innenhochspannungsausrüstung mit Nennspannung von 40.5kV und von Dreiphasen-Wechselstrom 50Hz passend. Es kann als industrielle und Bergbauunternehmen, Kraftwerke und Nebenstellen als Lastsstrom, Überlastungsstrom und Kurzschluss verwendet werden. Für gegenwärtigen Gebrauch ist es für häufige Operation passend.

Struktur-Eigenschaften

1. Zuverlässige modulare Frühlingsbetätigungsvorrichtung: der Plan der Frühlingsbetätigungsvorrichtung ist up-down Art, die die Funktion der manuellen Speicherungsenergie und der elektrischen Speicherungsenergie hat; Kleine, gute Gesamtsteifheit und Leistung

2. Ärmelstruktur (VS1-40.5): Das Vakuum, das Kammer des Hauptstromkreises auslöscht, ist innerhalb der geschlossenen isolierenden Trommel; Das Material der isolierenden Trommel ist Epoxidharz, das zuverlässige mechanische und elektrische Eigenschaften hat. Unter Verwendung modernen APG-Prozessformteils hat die isolierende Trommel die Rolle der Unterstützung und der Zwischenphase und des relativen Isolierungseffektes

3. Eingekapselte Pfostenstruktur (VS1-40.5E): Der leitfähige Stromkreis nimmt festen Verkapselungspfosten an; Unter Verwendung des modernen APG-Prozessformteils setzen Sie den Vakuumunterbrecher und andere feste der Teile (für Primärkreis) eingekapselt mit Epoxidmaterial, stellen die Hauptsatzbaugruppe her. Mit Innere und außerhalb des doppelten Rockentwurfs, hat der Pfosten Eigenschaften wie große Kriechstrecke, hohe mechanische Festigkeit, hohe Teilgenauigkeit, weniger Teile, keine Sekundäranpassungen und eine kleine eingehüllte Oberfläche

4. Standardein-ausfunktionsmodul: Modularbauweisefrühlingsmechanismus, der zwei Funktionsmodule umfasst: Schließen und Öffnen; Er hat die Eigenschaften der bequemen Wartung, des schnellen Ersatzes und der kurzen Wartungszeit; Keine Nachjustierung für die gesamten Betätigungsvorrichtung des Leistungsschalters, nachdem das schließend und brechende Modul ersetzt worden ist, das Wartungsarbeiten verringern kann

5. Verbessern Sie Handkarrenaustauschbarkeit und -anpassungsfähigkeit, Installationsgröße und ZN85, VD4 und andere Produkte; Starke brechende Fähigkeit, lange Nutzungsdauer

Normale Betriebsbedingung

1. Umgebende Temperatur: -15℃-+40℃, die Durchschnittstemperatur ist nicht mehr als 35℃ in 24 Stunden
2. Höhe über dem Meeresspiegel: ≤1000m;
3. Relative Luftfeuchtigkeit: die durchschnittliche Feuchtigkeit eines Tages sollte sein nicht mehr als 95%; die durchschnittliche Feuchtigkeit eines Monats sollte sein nicht mehr als 90%;
4. Sättigungsdampfdruck: der durchschnittliche Druck eines Tages sollte nicht mehr, als sein 2. 2kPa, die durchschnittliche Feuchtigkeit eines Monats sein sollten nicht mehr als l.8kPa;
5. Umweltbedingungen: Er sollte in Plätze ohne Staub, Rauch, chemische Abnutzung, brennbares Gas und salzige Dampfverschmutzung installiert sein.

VS1-40.5/E technische Parameter

Mechanische Eigenschaften-Parameter
