Gis-Schaltanlage IEC62271 SF6 Ring Main Unit Switchgear 33kv

Gis-Schaltanlage IEC62271 SF6 Ring Main Unit Switchgear 33kv
Gis-Schaltanlage IEC62271 SF6 Ring Main Unit Switchgear 33kv

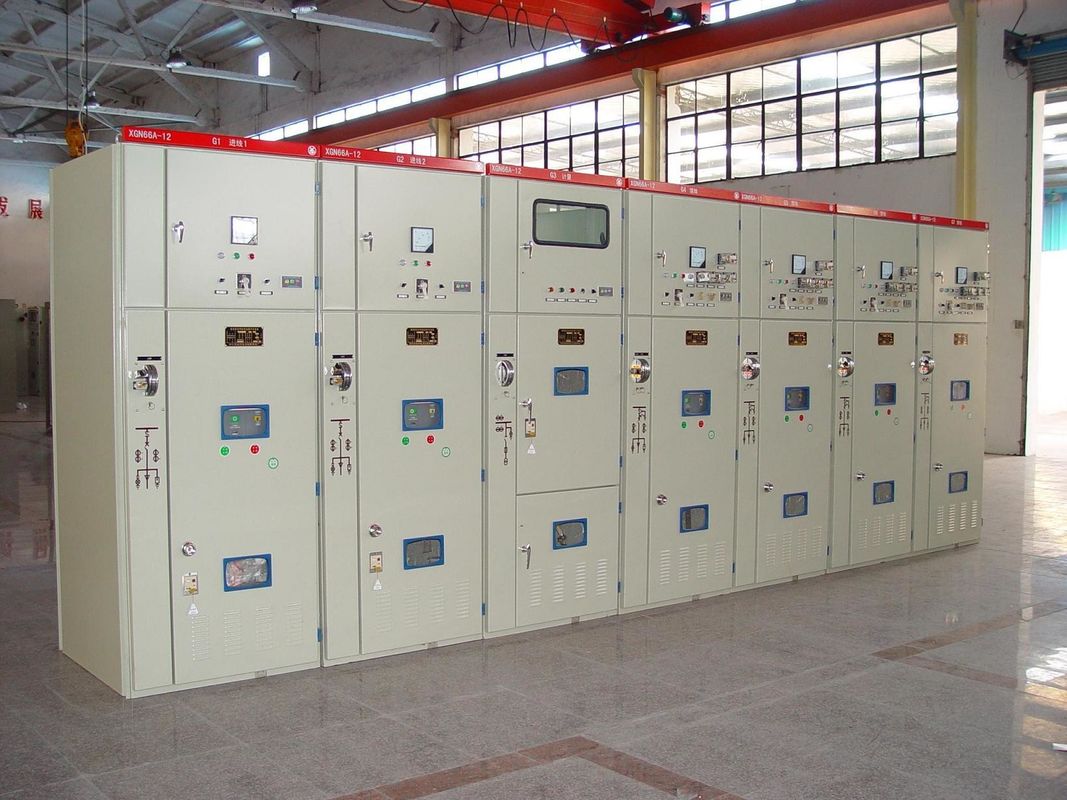

Großes Bild :  Gis-Schaltanlage IEC62271 SF6 Ring Main Unit Switchgear 33kv

Produktdetails:
Herkunftsort: China
Markenname: KNKONG
Zertifizierung: CB,ISO
Modellnummer: HXGN15
Zahlung und Versand AGB:
Min Bestellmenge: 1
Preis: USD 6000-15000
Verpackung Informationen: Standardexport-Verpacken
Lieferzeit: 15 Werktage
Zahlungsbedingungen: L/C, T/T
Versorgungsmaterial-Fähigkeit: 50 Einheiten/Monat
Kontakt

Gis-Schaltanlage IEC62271 SF6 Ring Main Unit Switchgear 33kv

Beschreibung
Standards: IEC 62271-1, IEC 62271-200, IEC 62271 - 100, IEC 62271-102. IEC 60282-1, IEC 61243-5, IEC 60529, IE Spannung: 33KV
Gegenwärtig: 1250A Manufaktur: KNKONG
Markieren:

SF6 Ring Main Unit Switchgear

,

Schaltanlage der Gis-33kv

,

Gis-Schaltanlage IEC62271 33kv

Gis-Schaltanlage IEC62271 SF6 Ring Main Unit Switchgear 33kv

Einheitsschaltanlage 11kv Ring Main Unit der Ringleitung SF6

Innenschaltanlage
SF6 gekapselter beiliegender Ring Main Unit
33KV 50/60Hz, 630,1250A
Soem u. ODM, komplette Ausrüstung
Treffen Iec-Standards
Schicken Sie uns Ihr SLD (Federzeichnung der einzelnen Zeile) oder Anforderungen, die wir so bald wie möglich zitieren.
Erkundigen Sie sich

Produkteinführung

Principleedit
Das Ringnetz bezieht sich das auf Ringenergievertriebsnetz, d.h. bildet die Hauptlinie der Stromversorgung eine Endlosschleife und die Stromversorgungsversorgungsenergie zur Ringleitungshauptlinie und verteilt dann Energie vollständig von der Hauptlinie durch den Hochspannungsschalter. Der Vorteil von diesem ist, dass jede Netzverteilungsniederlassung die Macht von seiner linken Hauptlinie und von seiner rechten Hauptlinie ergreifen kann. Wenn die linke Hauptlinie ausfällt, fährt sie fort, Energie von der rechten Hauptlinie zu empfangen, und wenn die rechte Hauptlinie ausfällt, fährt sie fort, Energie von der linken Hauptlinie zu empfangen. Auf diese Art obwohl die Hauptstromversorgung Einzelstromkreisstromversorgung jedoch von jeder Verteilungsniederlassung ist, wird der Nutzen, der, zu verdoppeln Stromversorgung ähnlich ist, erreicht, dadurch verbessert man die Zuverlässigkeit der Stromversorgung.
Das so genannte „Ringnetzkabinett“ bedeutet, dass jede Verteilungsniederlassung mit einem Schaltschrank (abgehender Schaltschrank) ausgerüstet wird, und die Sammelschiene dieses Schaltschranks ist auch ein Teil der RingHauptluftlinie. Das heißt, wird die RingHauptluftlinie aus den Sammelschienen jedes Ausgangkabinetts verfasst. Jedes Ausgangkabinett wird ein „Ringnetzkabinett“ genannt. Tatsächlich wenn Sie ein Ringnetzkabinett allein herausnehmen, können Sie die Bedeutung „des Ringnetzes“ nicht sehen.
Die Nennströme dieser Ringleitungen sind nicht groß, also benutzt der Hochspannungsschalter der Ringleitungen im Allgemeinen keinen Leistungsschalter mit einer schwierigen Struktur, aber einen Hochspannungslastsschalter mit einer Hochspannungssicherung mit einer einfachen Struktur. Das heißt, ist der Hochspannungsschalter in der Ringleitungseinheit im Allgemeinen ein Lastsschalter. Die Ringleitungseinheit benutzt einen Lastsschalter, um den normalen Strom laufen zu lassen und eine Sicherung, um den Kurzschlussstrom zu schneiden. Die Kombination der zwei ersetzt den Leistungsschalter. Selbstverständlich kann dieses auf eine bestimmte Kapazität nur begrenzt sein.
Solche Schaltanlage kann im Verteilersystem der Nichtringnetzstruktur auch benutzt werden, also mit der breiten Anwendung dieser Schaltanlage, „Ringnetzkabinett“ ist von der Kategorie der Ringnetz-Netzverteilung herausgesprungen und im Allgemeinen auf Lastsschalter bezieht, den die Hochspannungsschaltanlage der Hauptschalter ist.



Eigenschaft
1. kann gekapselte und gekapselte Struktur, Schmutz und kleine Tiere am Eingang verhindern.
2. Durch die Beobachtungsfenster in der TürplattenSchalterstellung und dem Allgemeinbefinden kann offenbar angesehen werden.
3. Der Tür- und Schalterfunktionierengriff werden mechanisch ineinandergegriffen, um sicherzustellen, dass die Tür nicht mit dem Schalter geöffnet sein kann schloss und der Schalter nicht mit der offenen Tür geschlossen werden kann.
4. Die Schaltanlagengebrauchs-Vakuumschalter kombiniert mit festem Isoliermaterial. Diese umweltfreundliche Technologie vermeiden den Gebrauch SF6 als Isolierungsgas.
5. kann zuverlässige FIVE-PREVENTION Verriegelung an der Maloperation effektiv verhindern.



Technische Daten

Nein. Einzelteil Einheit Parameter
1 Nennspannung KV 12 24 36
2 Bewertete Frequenz Hz 50/60
3 Nennstrom 630 (1250*)
4

Netzfrequenz 1min

Widerstandsspannung

 naß KV 38 50 70
trocken KV 48 60 85
5 Blitzantriebwiderstandsspannung KV 75 125/150 170
6 Bewerteter Kurzschlussabschaltstrom (Spitze) Ka 80 63 63
7 Bewertete aktive Last und Ruhestromabschaltstrom 63 50 50
8 Bewerteter Übergangsstrom 1700 1200 1200
9 Bewerteter Kurzschluss machend gegenwärtig (Spitze) Ka 80 63 63
10 Bewerteter Aufladungsabschaltstrom des Kabels (Linie)

50 und 10

50/10
11 Kabelgebührenabschaltstrom in der Erdungsstörung 20 20 20
12 Bewerteter Widerstandsstrom (Spitze) Ka 80 63 63
13 Widerstandsstrom der kurzen Zeit (2s) Ka 25 20 20
14 Mechanismusleben Zeiten 5000 2000 2000
