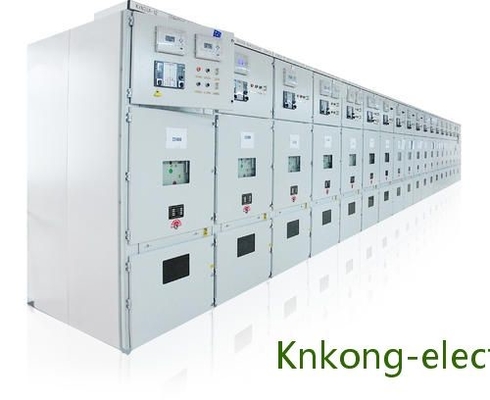

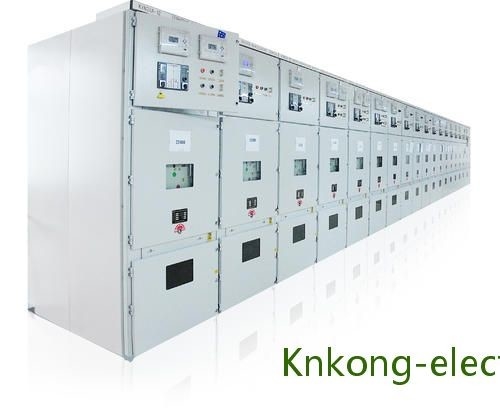

Zurücknehmbarer Vakuumleistungsschalter für Mittelspannungsgebrauch KYN28A-12
Spannung: 12KV
Gegenwärtig: 630-2000A
Art: zurücknehmbar
General
Die Nennspannung von KYN28-12KV Innenschaltanlage ist 3.6~24kV, dreiphasig, Wechselstrom, 50/60Hz, einzelner Bus oder einzelner Bus segmentierter Systemganzer satz Netzverteilungsausrüstung. Sie wird hauptsächlich für die Kraftübertragung von kleinen Generatoren in den Kraftwerken, die Netzverteilung von Produktionsunternehmen und Kraftübertragung und Getriebe von Nebenstellen im Stromnetz und der Anfang von großen Hochspannungsmotoren verwendet. Die Rolle ist, das System zu steuern, zu schützen und zu überwachen.
Es passt sich an Standards Iec und GB3906-91 an und kann mit Vakuumleistungsschaltern wie inländischem Leistungsschalter des Vakuum VS1, VD4 ABBS, Siemens inländisches ZN65A 3AH5 verwendet werden, GEs VB2 und andere Vakuumleistungsschalter.
Service-Umwelt
1. Lufttemperatur: -25℃~+40℃
2. Feuchtigkeit: Monatsdurchschnittfeuchtigkeit 95%; Tagesdurchschnittfeuchtigkeit 90%.
3. Höhe: ≤ 2500m
4. Luft nicht anscheinend verunreinigt durch ätzendes und brennbares Gas, Dampf etc.
5. Keine häufige heftige Erschütterung
Völlig Art-geprüft
Gerätedurchlauf alle Tests, die durch internationale erfordert werden, Standards (Iec). Wenn jede Schaltanlage regelmäßige Fabriktests durchläuft, bevor sie die Fabrik verlässt.
Diese Tests sind eine Funktionsinspektion der Ausrüstung, die auf den Eigenschaften jedes Gerätes basiert.
Technische Daten
| Nein. |
Einzelteil |
Einheit |
Parameter |
| 1 |
Nennspannung |
KV |
3.6~24 |
| 2 |
Bewertete Frequenz |
Hz |
50/60 |
| 3 |
Nennstrom |
|
630,1250,1600,2000,2500,3150,4000 |
| 4 |
Niederlassungshauptleitungsträger Nennstrom |
630,1250,1600,2000,2500,3150,4000 |
| 5 |
Haupthauptleitungsträger Nennstrom |
630,1250,1600,2000,2500,3150,4000 |
| 6 |
Netzfrequenz 1min
Widerstandsspannung
|
naß |
KV |
38 |
50/60 |
| trocken |
48 |
60/65 |
| 7 |
Blitzantriebwiderstandsspannung |
KV |
75 |
95/125 |
| 8 |
Bewerteter Kurzschlussabschaltstrom (Spitze) |
KA |
40/50/63/80/100 |
| 9 |
Widerstandsstrom der kurzen Zeit (4s) |
20/25/31.5/40 |
| 10 |
Schutzart |
|
IP4X für die Unterkunft |
Der Kunde sollte die folgenden Informationen für den Auftrag anbieten:
1. Bauschaltplan Hauptstromkreis Schleife und der speziellen technischen Anforderung;
2. Installations-Anordnungs-Plan der Schalterplatte;
3. Spezifikation der Komponente innerhalb der Schalterplatte und das schematische Diagramm des zusätzlichen Schleifen- und Regelkreisdiagramms.
4. Andere schriftliche Dokumente werden besonders angefordert.
5. SLD (Federzeichnung der einzelnen Zeile)
Elektrisches Knkong stellt Schaltanlage 11KV entsprechend den Anforderungen des Kunden, schicken uns das SLD bitte zur Verfügung, dann, das wir es einführen könnten, ist Schaltanlage 100%.11KV unser Bestseller- internationales Produkt, mit Chinas unabhängig entwickeltem Vakuumleistungsschalter VS1, der uns erlaubt, mit europäischen Produkten im Weltmarkt zu konkurrieren.
