General

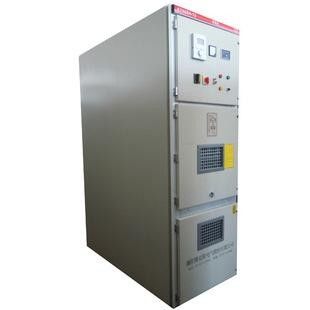

Ist gekapselte Innenschaltanlage KYN28 ein Machtvollkommenheitsverteilungsgerät für 3.6~24kV, 3-phasiges AC50/60Hz, Einzelbus und Einzelbus sectionalized System. Sie wird hauptsächlich für Kraftübertragung von mittleren/kleinen Generatoren in den Kraftwerken verwendet; Machtempfangen, Getriebe für Nebenstellen in der Netzverteilung und Stromnetz von Fabriken, Bergwerke und Unternehmen und Beginnen des großen Hochspannungsmotors, des etc., um das System zu steuern, zu schützen und zu überwachen. Die Schaltanlage trifft Iec, GB3906-91. zusätzlich zu, mit inländischem Leistungsschalter des Vakuum benutzt zu werden VS1, kann sie mit VD4 von ABB, 3AH5 auch benutzt werden von Siemens inländisches ZN65A, und VB2 von GE, von etc., ist es wirklich ein Netzverteilungsgerät mit guter Leistung.
Um die Bedingung für Wandmontage und Vorderseitenwartung zu erfüllen, wird die Schaltanlage mit einem speziellen Stromwandler ausgerüstet, damit der Betreiber ihn vor der Zelle instandhalten und kontrollieren kann.
Service-Umwelt
1. Lufttemperatur: -25℃~+40℃
2. Feuchtigkeit: Monatsdurchschnitt 95%; Tagesdurchschnitt 90%.
3. Altitude2500m
4. Luft nicht anscheinend verunreinigt durch ätzendes und brennbares Gas, Dampf etc.
5. Keine häufige heftige Erschütterung
Kabinettparameter
Die Kabinettstruktur wird von Aluminium-Zink-überzogenen Blättern gemacht, die durch werkzeugmaschinen unter Verwendung der mehrfachen Biegeprozesse weggelaufen und verarbeitet werden;
Alle Arbeiten werden mit der Schranktür schlossen durchgeführt;
Das Schutzniveau ist hoch, das das Eindringen von Rückstand- und Insektenplagen verhindern kann;
Einfache und effektive „Aussperrung der Verhinderung fünf“, zum von misoperation zu verhindern;
Kann mit Leistungsschaltern des Vakuum ausgerüstet werden VS1 und VD4;
Es ist einfach, den Leistungsschalter zu ersetzen, und die Handkarrenaustauschbarkeit ist gut;
Zuverlässige Wandinstallation und vordere Wartung des Kabinetts verringern die Bodenfläche;
Der Kabelraum hat reichlich Platz und kann mehrfache Kabel anschließen;
Der Leistungsschalterraum und der Kabelraum können mit Heizungen beziehungsweise ausgerüstet werden, um Kondensation und Korrosion zu verhindern.
Technische Daten
| Nein. |
Einzelteil |
Einheit |
Parameter |
| 1 |
Nennspannung |
KV |
3.6~24 |
| 2 |
Bewertete Frequenz |
Hz |
50/60 |
| 3 |
Nennstrom |
|
630,1250,1600,2000,2500,3150,4000 |
|
4
|
Niederlassungshauptleitungsträger Nennstrom |
|
630,1250,1600,2000,2500,3150,4000
|
|
5
|
Haupthauptleitungsträger Nennstrom |
|
630,1250,1600,2000,2500,3150,4000
|
|
6
|
Widerstandsspannung der Netzfrequenz 1min |
naß |
KV
|
38 |
50/60 |
| |
|
trocken
|
|
48
|
60/65
|
|
7
|
Blitzantriebwiderstandsspannung |
KV
|
75
|
95/125
|
|
8
|
Bewerteter Kurzschlussabschaltstrom (Spitze) |
KA
|
40/50/63/80/100
|
|
9
|
Widerstandsstrom der kurzen Zeit (4s) |
|
20/25/31.5/40
|
| 10 |
Schutzart |
|
IP4X für die Unterkunft |
