Veranschlagende Spannung: Wechselstrom 380V
Veranschlagende Isolierungsspannung: Wechselstrom 660V
Frequenz: 50 /60 Hz
Veranschlagender Strom: ≤800A
Gegenwärtiges lew Fähigkeit der kurzfristigen Toleranz: 10KA
Durchschlagsfestigkeit: 2500/1min
Material: /Cold-Walzblech/Galvanized-Blatt des Edelstahls (SUS 304) (GI)
Stärke: 1.0mm-3.0mm
Anwendung: Electric Power-Getriebe und -verteilung.
Schutzgrad: IP30
Öffnen Sie die Richtung: Der öffnende Winkel ist gleich oder größer als 135°
Standard und Zertifikat: GB7251.1-2005 ISO9001 CER /ISO /CCC /IEC 60439-1
Eingeschlossener Amperemeter, Voltmeter
Technologie-Parameter
| Beschreibung |
Einheit |
Parameter |
| Veranschlagende Spannung des Hauptstromkreises |
V |
Unter 500V Handels |
| Hilfsstromkreisnennspannung |
V |
Wechselstrom 220V 380V |
| Veranschlagende Frequenz |
Hz |
50 |
| Veranschlagende Isolierungsspannung |
V |
660 |
| Veranschlagender Strom |
|
≤800 |
Arbeitsbereich:
1. Temperatur: ℃ -5~ + 40 und der Durchschnitt innerhalb 24h weniger als + ℃ 35.
2. Höhe: nicht mehr als 2000m.
3. Die Umgebungstemperatur, nicht mehr als 40℃; bei den niedrigeren Temperaturen kann eine höhere relative Luftfeuchtigkeit auf haben (z.B.: + erlaubt 20at 90%), die Änderung in der Temperatur berücksichtigend die Generation einer mäßigen Kondensation.
4. Geräteeinbau und die vertikale Steigung ° nicht 5 übersteigen Sie
5. Ausrüstung sollte in Ermangelung des schweren Erschütterungs-, Schock-freien und Korrosion-freienplatzes installiert sein
6. Anmerkung: Über mehr als über Bedingungen können mit der Firma verhandelt werden.
Gebrauch:

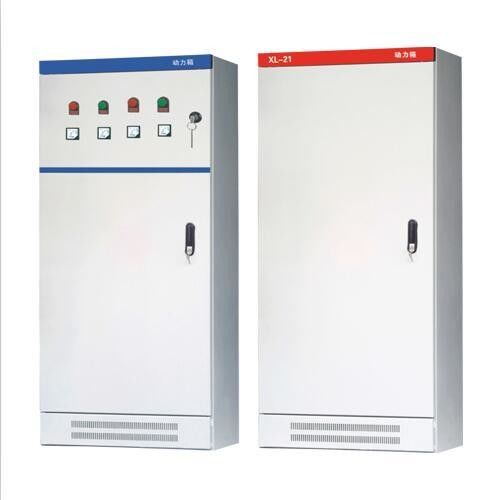

Das Metall-beiliegende elektrische Schwachstromkabinett XL-21 ist für 3-phasigen Dreileiter, 3-phasigen Draht 4 passend, und 3-phasige 5 Drahtsysteme mit einer Wechselspannung weniger als 500V in der Stromerzeugung und industriell und im Bergbau. Für Beleuchtung und elektrische Verteilung. Das XL-21 LV Kabinett hat die Eigenschaften eines flexiblen Netzverteilungsentwurfs, der bequemen Kombination, der starken Durchführbarkeit und der neuen Struktur.
Eigenschaften:
1. Die elektrische hauptsächlichleistung stimmt völlig mit den Anforderungen von IEC60439-1 und von GB7251.1 überein;
2. Der Hilfsstromkreis hat die Funktionen der lokalen, Fern-, Steuerung und der lokalen und Fernsteuerungsschaltung, und der Kontaktgeber kann das Relais für Schutz erhitzen;
3. Der macht-empfangende Hauptschalter hat optionalen blitzschnellen stolpernd und thermisch-magnetischen stolpernd Schutz. Um mit dem folgend-stufigen Hauptschalter zusammenzuarbeiten, wird der blitzschnelle Schutz annulliert und vermeidet die über-stufige Schaltung, und die Funktionen des selbst-Drehens, des Handbetriebs und der automatischen Schaltung hat;
4. Der Hauptschalter des Rückkopplungskreises hat blitzschnellen stolpernd und thermisch-magnetischen stolpernd Schutz. Wenn der Benutzer ihn fordert, kann Durchsickernschutz installiert sein;
5. Der Motorsteuerungsstromkreis hat blitzschnellen Kurzschluss-, Überlastungs-, Unterspannungsauslöser- und Phasenausfallschutz.
Gesamtausmasse:
SLD-Programm:
